81 每 12,000 小时一次 ( 1 年零 6 个月) DX 工作头 向驱动部加油 向驱动部加油 Z1 轴 导轨 Z2 轴 导轨轴 凸轮从动件 Z1, Z2 轴 滚珠丝杆 涂敷 NS7 或者 MUL TEMP SRL 涂敷 Daphne Eponex No.2 涂敷 Daphne Eponex No.2 涂敷 Daphne Eponex No.2 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净的布擦拭。 Z1 轴…
80
每12,000小时 (每1年零6个月)
H24工作头
向驱动部加油向驱动部加油
需要预先从机器上取下工作头｡
详细内容请参照《NXTIII 机械手册》
「4.基本操作」 -「贴装工作头的拆除/安装」。
Z轴 滚珠丝杆 导轨轴
涂敷NS7或者MULTEMP SRL
涂敷Daphne Eponex No.2
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Z轴滚珠丝杆： 0.058 cc
导轨轴： 0.064 cc
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
81
每12,000小时一次 (1年零6个月)
DX工作头
向驱动部加油向驱动部加油
Z1轴 导轨 Z2轴 导轨轴 凸轮从动件Z1, Z2轴 滚珠丝杆
涂敷NS7或者MULTEMP SRL
涂敷Daphne Eponex No.2 涂敷Daphne Eponex No.2涂敷Daphne Eponex No.2
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Z1轴滚珠丝杆：0.180 cc
Z2轴滚珠丝杆：0.084 cc
Z1
Z2
Z1轴导轨：0.161 cc
Z2轴导轨轴：0.030 cc
凸轮从动件：0.004 cc
DX工作头Q轴、R轴的加油周期是每4,000小时。
首先、请拆除盖板。
0.69 Nm
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

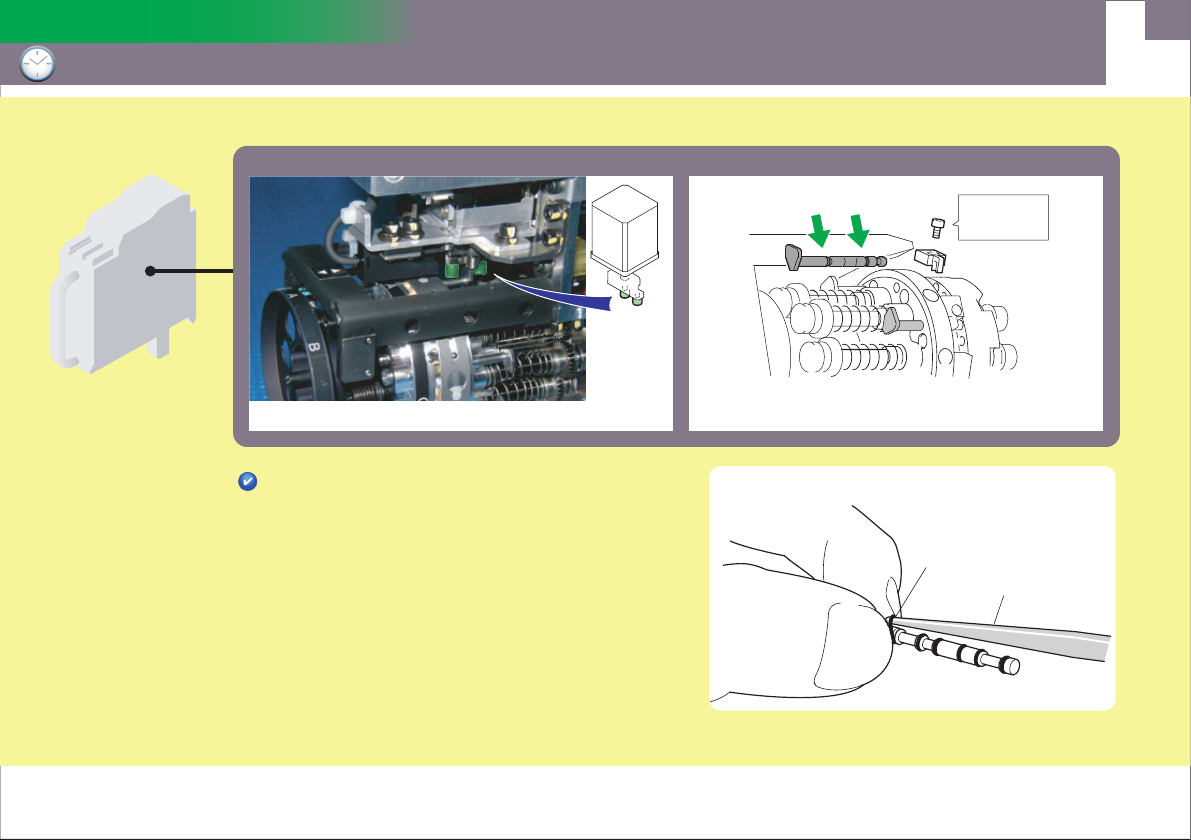

82
每12,000小时 (每1年零6个月)
H04, H04S(F), H08(Q), H12HS(Q)工作头
向机械阀加油向机械阀加油
机械阀驱动用凸轮从动件 机械阀
涂敷Daphne Eponex No.2
O型圈(6处)
O型圈 (A5053C)
向O型圈涂敷MDV235-ZB(K3032K)
使用治具更换O型圈后，涂敷指定的润滑油。
紧固转矩
0.35 Nm
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
O型圈更换治具
(PM072Mx)
机械阀驱动用凸轮从动件：0.005 cc
<H04, H04S(F)>
<H08(Q), H12HS(Q)>
O型圈：0.003 cc
O型圈：0.003 cc
