69 模组内过滤器的清扫 模组内过滤器 用气枪为过滤器除尘。 污染严重时，请更换过滤器。 图号 a ： 2MGTBC0144xx b ： 2MGTBC0141xx c ： 2MGTBC0208xx a b c 更换方法请参照《 NXTIII 机械手册》 「5 . 预防保养」-「模组内过滤器的清扫」。 首先、请取出过滤器。 xmmyWpmN xmmyWpmN Downloaded at 2015/12/11 10:12:927 by 3N…
68
每8,000小时一次 (1年)
基座
向支撑块加油
模组侧支撑块
基座侧支撑块
薄薄涂敷一层
Daphne Exponex N0.2。
薄薄涂敷一层
Daphne Exponex N0.2。
加油量如下所示。请注入适量润滑油
加油位置沾染污垢时，请使用干净的布擦拭。
前方支撑块：0.4 cc
后方支撑块：0.6 cc
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
69

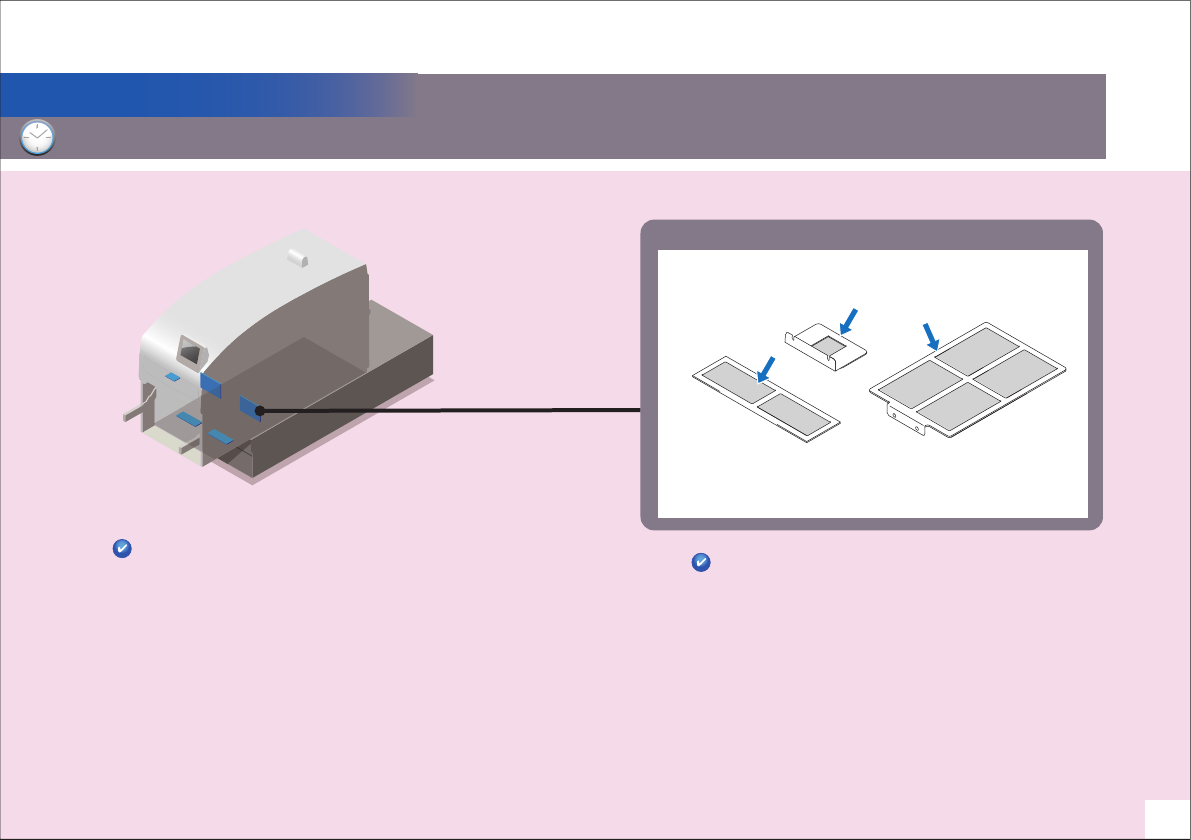

模组内过滤器的清扫
模组内过滤器
用气枪为过滤器除尘。
污染严重时，请更换过滤器。
图号
a：2MGTBC0144xx
b：2MGTBC0141xx
c：2MGTBC0208xx
a
b
c
更换方法请参照《NXTIII 机械手册》
「5.预防保养」-「模组内过滤器的清扫」。
首先、请取出过滤器。
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
70
每8,000小时一次（1年）

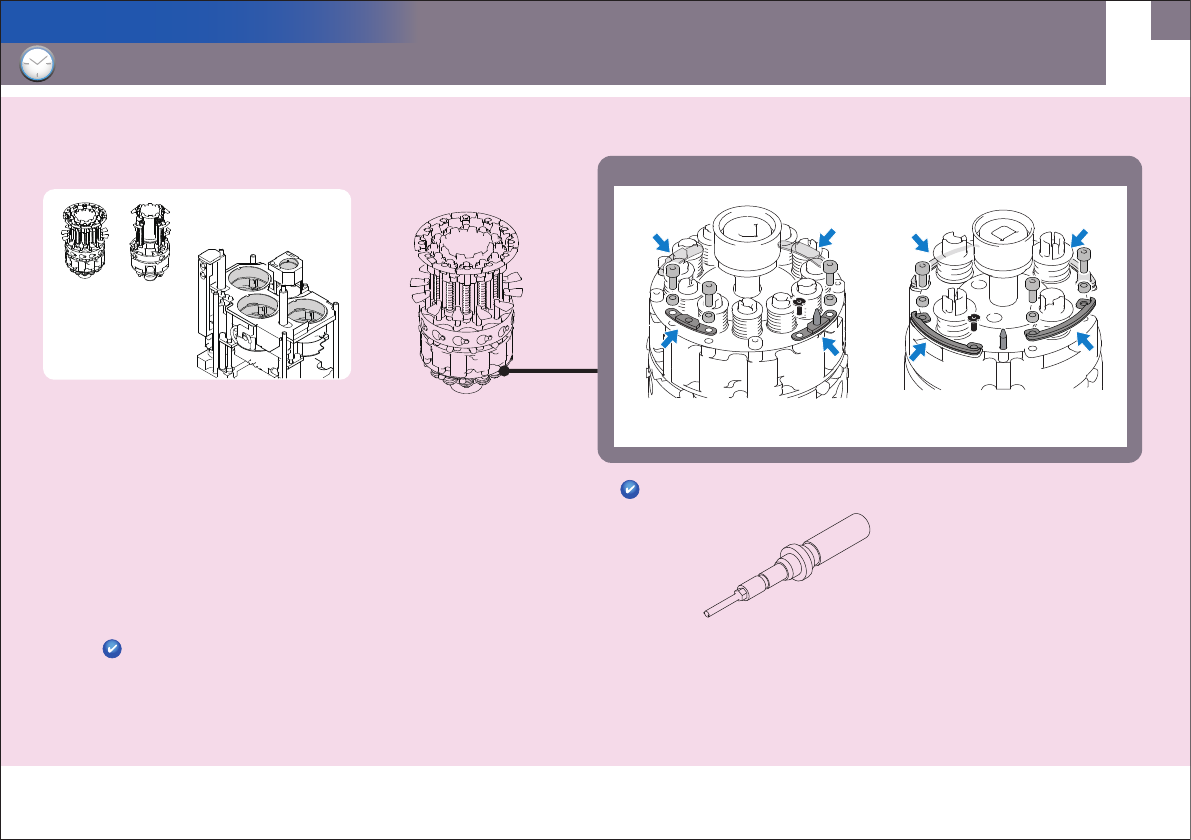

HX工作头用自动更换头
更换就位带
请从自动更换头置放台取出
自动更换头(R4, R12)。
R12 R4
就位带的更换
请松开螺栓后,更换就位带。
R12 R4
图号：2AGKHL0118xx (R12)
2AGKHL0119xx (R4)
安装和取出平头螺栓（图中黑色）时,请使用转矩螺丝刀。
拧紧时的规定转矩为12cNm。
转矩螺丝刀（2AGKHJ0264xx）
此作业需要专用的转矩螺丝刀。
就位带
