26 每 700 小时 （ 每 1 个月 ） H04 , H04 S( F) , H08 ( Q ), H08M( Q ) , H 1 2 HS ( Q ) 工作头 向升降杆加油 向升降杆加油 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净的布擦拭。 取下侧面的防护罩。 轴 (H0 4 ) ： 0.0 69 cc 齿轮 (H0 4 ) ： 0. 124 cc 升降杆齿轮 (H08M( Q) ) ： 0.02 2 cc…

100%1 / 116
25

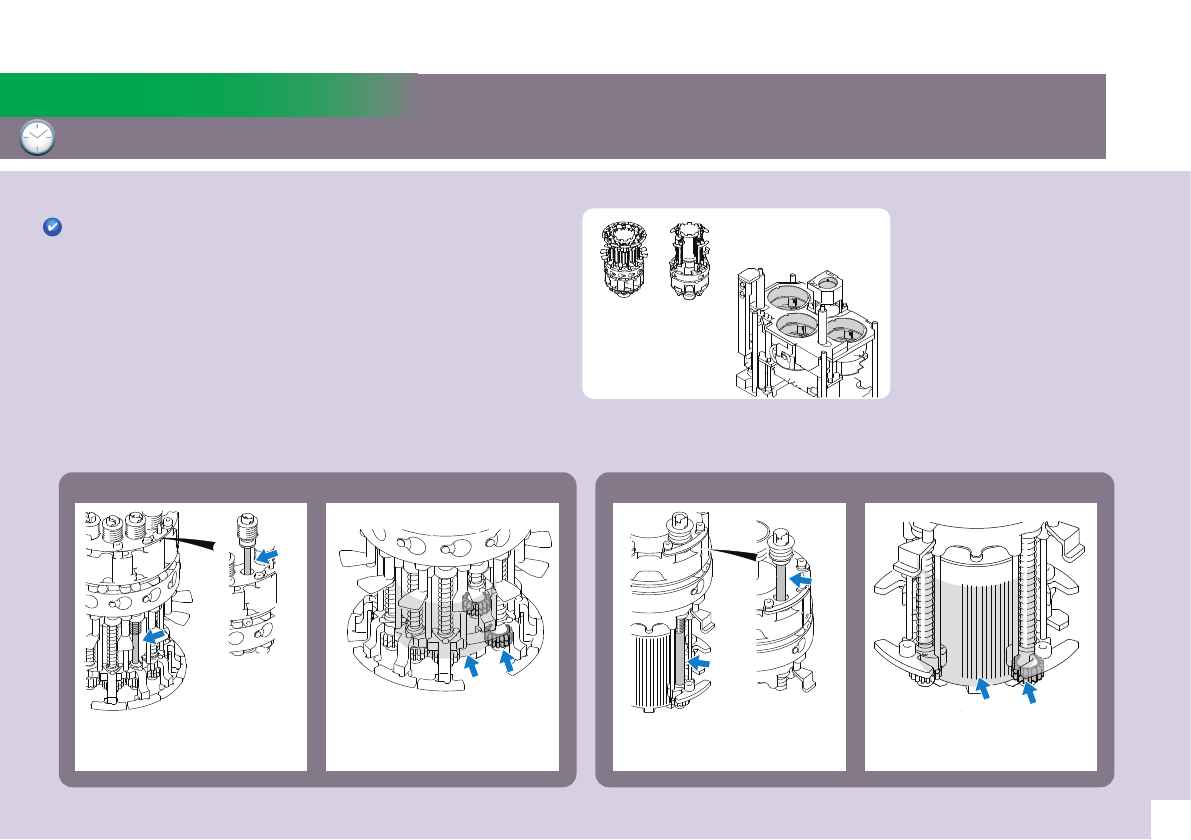

每700小时一次 （1个月）
用于DX工作头的自动更换头
向升降杆加油向升降杆加油
轴 齿轮、升降杆齿轮
R12 R4
涂敷 VG-EP No.1 B970。涂抹 Biral T＆D。
轴 齿轮、升降杆齿轮
涂敷 VG-EP No.1 B970。涂抹 Biral T＆D。
请从自动更换头置放台内取出自动更换头（R4，R12）
R12 R4
加油位置沾有污垢时，请使用干净的布擦拭。
加油量如下所示。请适量涂敷润滑油。
轴(R4)：0.020 cc
齿轮(R4)：0.470 cc
升降杆齿轮(R4)：0.020 cc
轴(R12)：0.020 cc
齿轮(R12)：0.336 cc
升降杆齿轮(R12)：0.020 cc
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
26

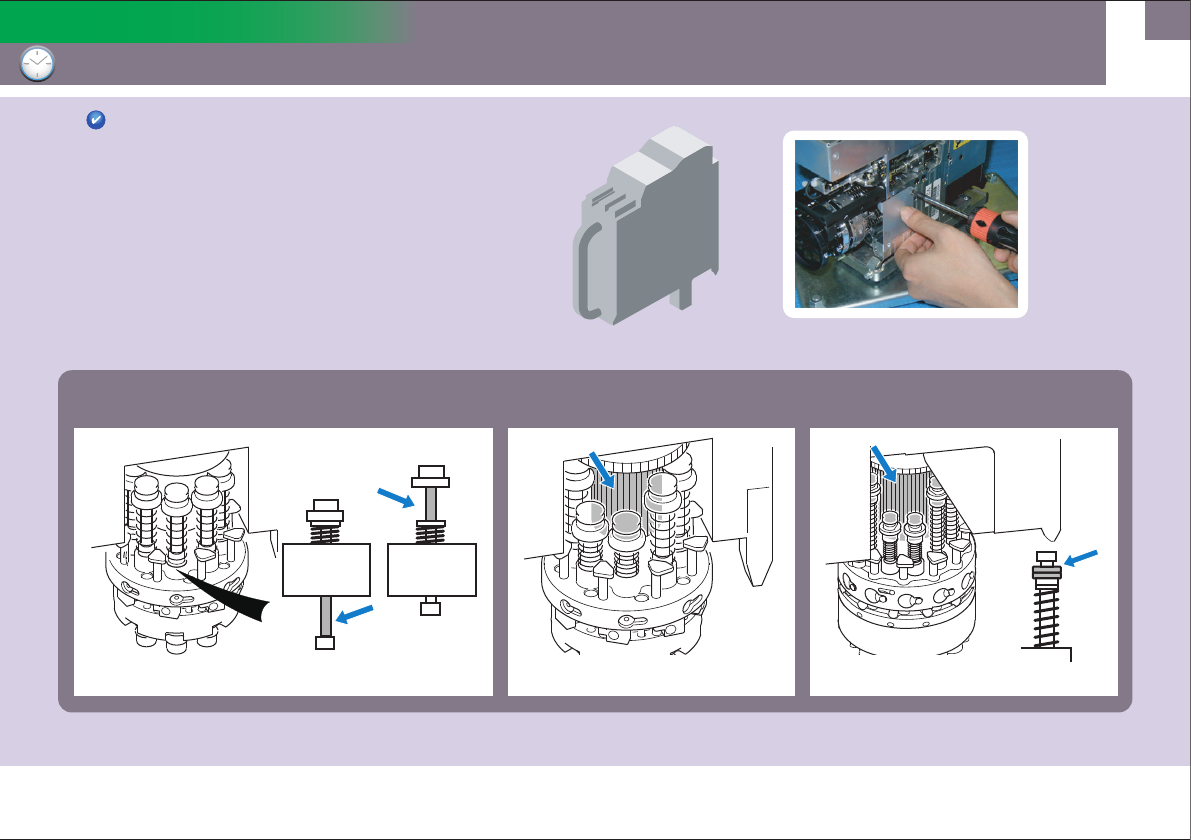

每700小时 （每1个月）
H04, H04S(F), H08(Q), H08M(Q), H12HS(Q)
工作头
向升降杆加油向升降杆加油
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
取下侧面的防护罩。
轴(H04)：0.069 cc
齿轮(H04)：0.124 cc
升降杆齿轮(H08M(Q))：0.022 cc
轴(H08(Q))：0.020 cc
齿轮(H08(Q))：0.272 cc
轴(H08M(Q))：0.100 cc
齿轮(H08M(Q))：0.054 cc
升降杆齿轮(H12HS(Q))：0.020 cc
轴(H04S(F))：0.069 cc
齿轮(H04S(F))：0.124 cc
升降杆齿轮(H04S(F))：0.020 cc
轴(H12HS(Q))：0.020 cc
齿轮(H12HS(Q))：0.336 cc
轴齿轮（H04, H08(Q)）
齿轮、升降杆齿轮
（H04S(F), H08M(Q), H12HS(Q)）
用布浸上VG-EP No.1
B970薄涂
涂敷VG-EP No.1 B970 涂敷 Biral T&D
涂敷 Biral T&D
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

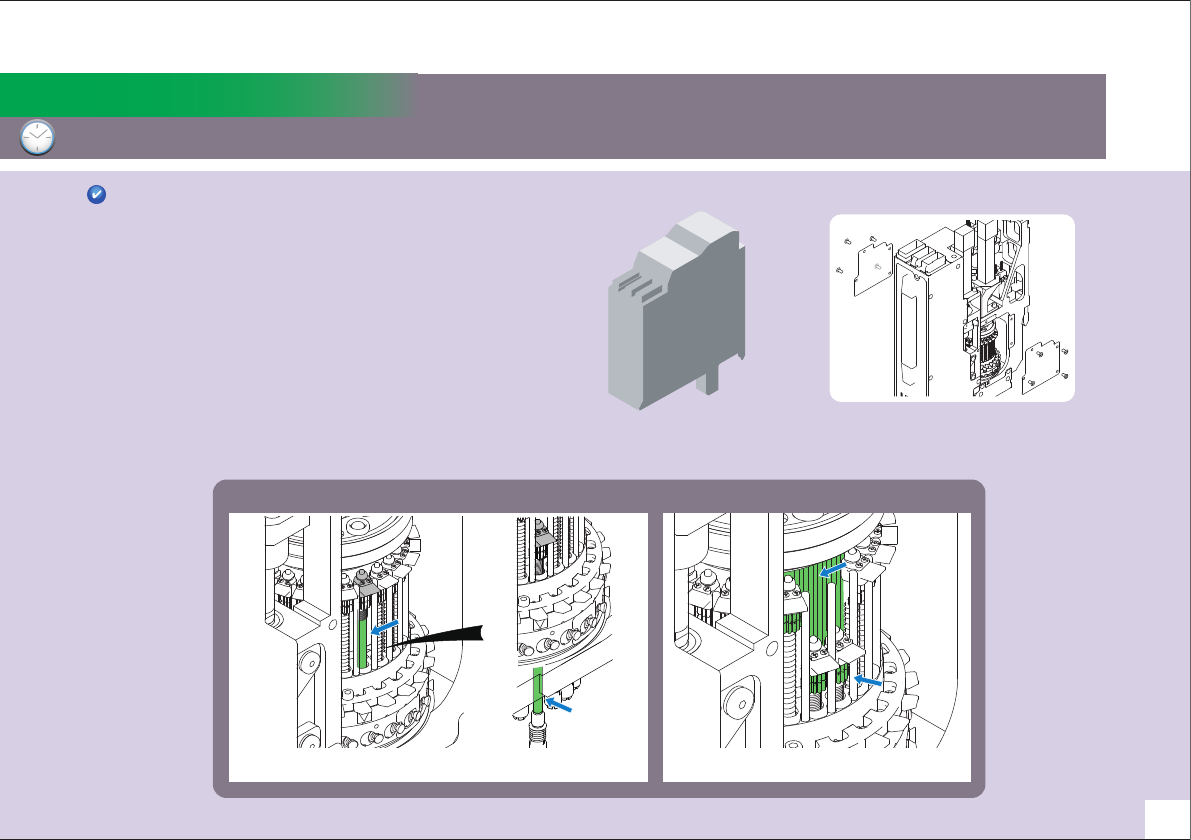

每700小时 （每1个月）
H24工作头
向升降杆加油向升降杆加油
取下左右的盖板。
升降杆齿轮：0.020 cc
轴：0.020 cc
齿轮：0.336 cc
轴
齿轮、升降杆齿轮
27
涂敷 Biral T&D涂敷 Biral T&D
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
0.69 Nm
0.69 Nm
