吸取次数达到150,000次
或者出现吸取异常
吸嘴
清扫吸嘴内部清扫吸嘴内部
使用Fujitrax Verifier(Advanced Nozzle/Head Maintenance)时，
请在Fujitrax发出请求时清扫。
吸嘴清扫通条
AWPJ810x
0603用吸嘴清扫通条
AA4XY0x

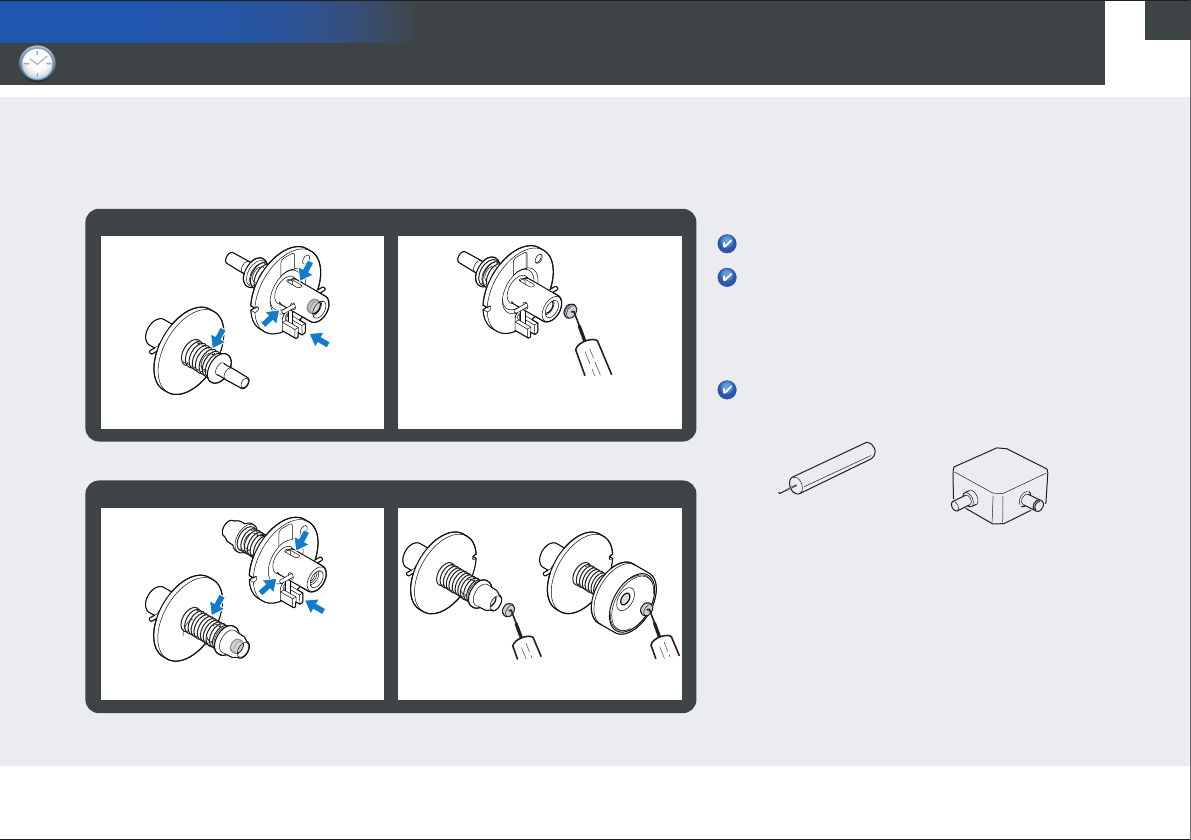

清扫吸嘴内部
使用清扫通条除去污垢
如下图所示持有吸嘴，有可能导致
吸嘴前端破损。
吸嘴清洁机
使用另行出售的「吸嘴清洁机」
可以简化作业
请事先确认吸嘴所对应的通条尺寸。
如果将尺寸不合适的通条插入吸嘴，有可能导致吸嘴破损。
所对应通条的详细说明请参照《NXTIII 机械手册》
「5.预防保养」-「吸嘴的清扫」。
有关φ1.0吸嘴的分解方法请参照《NXTIII 机械手册》
「5.预防保养」-「吸嘴的清扫」。
清扫H01/H02(F)工作头使用的φ1.0吸嘴时，需要分解吸嘴。
使用超声波清洗器清洗吸嘴的详细内容请参照《NXTIII 机械手册》
「5.预防保养」-「吸嘴的清扫」。
如果直接将橡胶部分浸入水或者清洗液，橡胶会劣化、对生产造成不良影响。
吸嘴法兰盘面上的2D码是激光打印时，可以使用超声波清洗器
清洗吸嘴。
清扫吸嘴后，请确认吸嘴管的上下动作是否顺畅。
另外、将吸嘴安装到吸嘴置放台上时，请预先使吸嘴管
处于下降状态。
对于带橡胶垫的吸嘴，请使用气枪对吸嘴内外吹气除尘后，使用浸有清
洗液的棉棒轻轻擦拭橡胶的端面。
吸嘴管
维修保养后的吸嘴存放湿度不得高于30％
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
103
吸取次数达到每150,000次
或者出现吸取异常
吸嘴
清扫吸嘴内部清扫吸嘴内部
（
H04/H04S(F)H04/H04S(F) 工作头型工作头型
）
吸嘴各处
H04/H04S(F)工作头的吸嘴除了需要执行前一页的吸嘴内部清扫之外，还需要执行以下作业。
使用气枪吹气除尘 更换过滤器
过滤器未沾染污垢时，不需要执行此项作业。
过滤器的更换作业需要专用治具。
更换过滤器
过滤器取出治具
PM0GLZx
橡胶垫用吸嘴过滤器安装治具
2MGKNJ00050x
过滤器插入治具
AB164xx
更换方法的详细内容请参照《NXTIII 机械手册》
「5. 预防保养」-「H04/H04S(F)工作头用吸嘴的清扫和吸嘴过滤器的更换」。
