40 每 2,000 小时 （ 每 3 个月 ） XY 机械手 向 向 X 轴齿轮、 轴齿轮、 XS XS 轴齿轮加油 轴齿轮加油 在模组内作业时，请在线性马达的轴降到 常温后再装上保护套。 X 轴齿轮 涂敷 Mobilith SHC460WT X 轴齿轮 XS 轴齿轮 涂敷 Mobilith SHC460WT 涂敷 Mobilith SHC460WT 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净的布擦拭。 X 轴…
39
每每 2,0002,000 小时一次小时一次

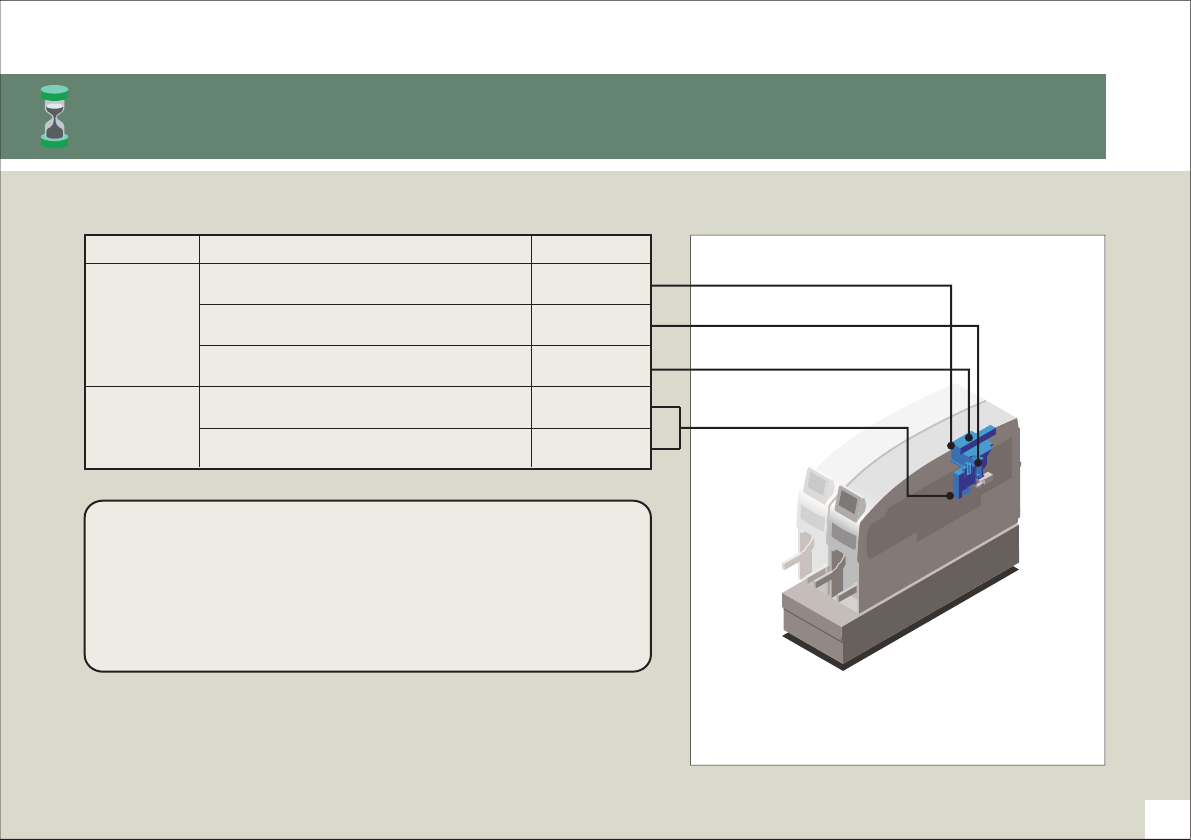

操作一览
XY机械手
DX工作头
单元名 位置 操作
准备物品
螺丝刀一套、扳手套件
、
布、
刷子(用于涂敷润滑油)、气枪
润滑油：Daphne Eponex No.2(出光)(K3031M)、
Mobilith SHC460WT(Mobil)(K3036W)
X轴齿轮
加油
XS轴齿轮
加油
加油
线性马达冷却风扇过滤器
元件侧面识别部导轨
加油
元件侧面识别部汽缸轴
清扫
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
40
每2,000小时 （每3个月）
XY机械手

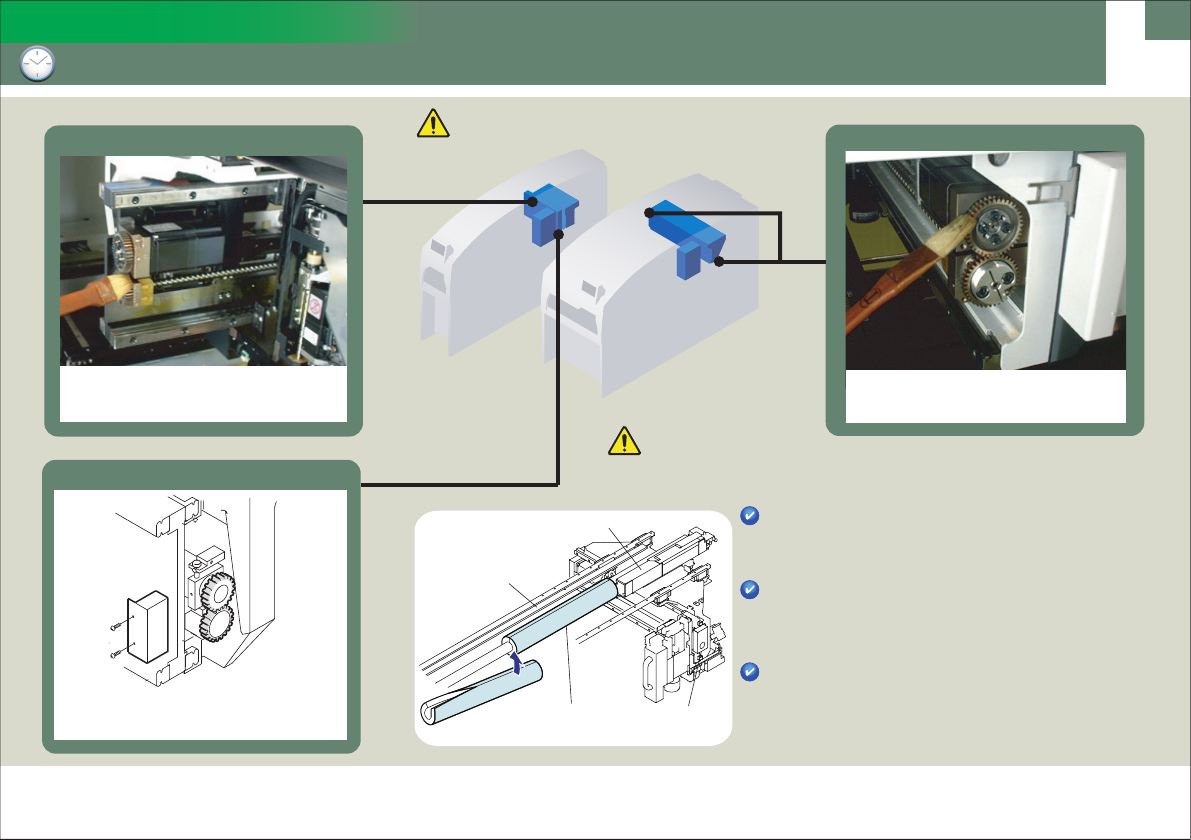

向向 X 轴齿轮、轴齿轮、XSXS 轴齿轮加油轴齿轮加油
在模组内作业时，请在线性马达的轴降到
常温后再装上保护套。
X轴齿轮
涂敷Mobilith SHC460WT
X轴齿轮
XS轴齿轮
涂敷Mobilith SHC460WT
涂敷Mobilith SHC460WT
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
X轴齿轮：0.5 cc XS轴齿轮：0.5 cc
・元件相机上面
・线性标尺
・
吸嘴置放台
加油后，请确认在以下位置上没有附着润滑油。附着了
润滑油时，请使用不会掉下线头的干净的干布擦拭。
线性马达
X轴齿轮盖板
线性标尺
保护套
注 意注 意
注 意注 意
作业前请切断机器的主电源。
齿轮盖板的螺钉紧固转矩是0.69 Nm。
请以5次作为盖板装卸的基准更换螺丝。
螺丝的图号:2MGTSF0118xx
0.69 Nm
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
41
每2,000小时 （每3个月）
XY机械手

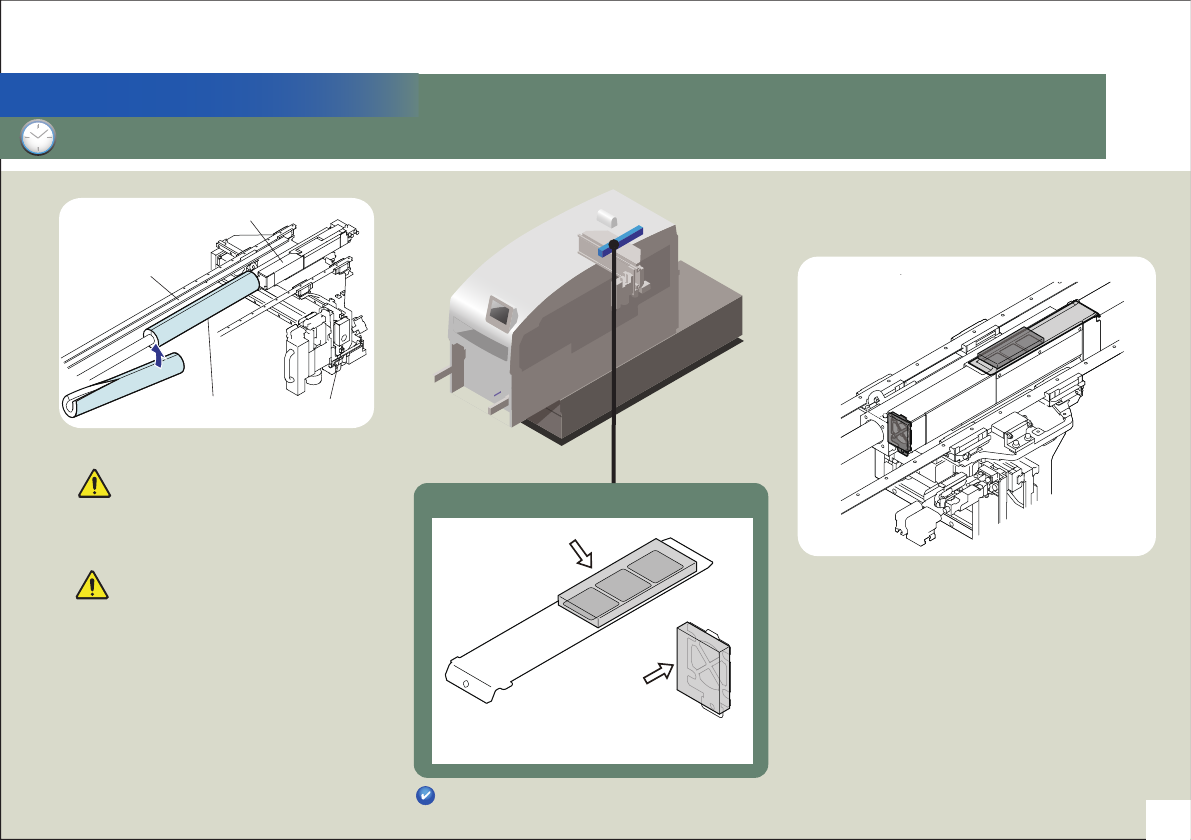

清扫冷却风扇过滤器清扫冷却风扇过滤器
・
请不要将磁卡、手表、精密仪器等接近线性马达。
・运转刚刚停止时，请不要直接接触线性马达的
轴和线圈部分。
有可能因高温而被灼伤。
・请使用心脏起搏器的用户不要靠近 Y 轴。
・请不要撞击线性标尺。
注 意注 意
注 意注 意
作业前请切断机器的主电源。
冷却风扇过滤器
吹气除尘
请在污垢严重时或者每年(每8,000小时)更换过滤器。
从冷却风扇上拆除过滤器
取出方法请参照「NXT III 机械手册」的
「５．预防保养」－「线性马达冷却风扇过滤器
的清扫」。
线性马达
X轴齿轮盖板
线性标尺
保护套
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
