每每 700 700 小时一次小时一次作業一覧 V12 工作头的升降杆和 O 型圈的加油周期是每 320 小时一次。 17 准备物品螺丝刀一套、六角扳手一套、气枪、干燥机、布(用于擦拭、涂敷润滑油/清扫传送带)、中性洗涤剂、扁嘴钳、升降杆内涂敷润滑油用治具（ 2SGKHJ0003xx ）、刷子(用于涂敷润滑油)、清洁纸、超声波清洗器、过滤器清洗网笼（ K63316 ）、工作头清扫单元( QK00Cxx )、护目…

自动更换头存放格荧光粘纸

请用棉签清除存放格内的垃圾或

异物。

请用棉签清除荧光粘纸表面的

污垢。

每160小时一次（每周）

自动更换头置放台

清扫自动更换头存放格清扫自动更换头存放格

清扫之前请先将自动更换头从自动更换头置放台内取出。

关于拆除自动更换头的方法，请参照「动态工作头(DX)使用说明书」的

「4.基本操作」-「自动更换头的拆除和安装」。

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每每 700700 小时一次小时一次

作業一覧

V12工作头的升降杆和O型圈的加油周期是每320小时一次。

准备物品

螺丝刀一套、六角扳手一套、气枪、干燥机、布(用于擦拭、涂敷润滑油/清扫传送带)、中性洗涤剂、扁嘴钳、

升降杆内涂敷润滑油用治具

（2SGKHJ0003xx）

、

刷子(用于涂敷润滑油)、清洁纸、超声波清洗器、过滤器清洗网笼

（K63316）

、

工作头清扫单元(QK00Cxx)、护目镜、测定头治具(AA6KNxx)、推拉力计

、

乙醇

润滑油：Biral T&D(Sugai Chemical Industry)(H5116A)、 VG-EP No.1 B970(WAKO Chemical LTD.)(K60192)、　MDV235-ZB(黑田精工)(K3032K)

空气过滤器

Q轴齿轮

升降杆内部

升降杆和O型圈

不良元件传送带

往复臂皮带

H04, H04S(F),

H08(Q), H08M(Q),

H12HS(Q), V12,

H24

工作头

H01, H02

工作头

用于DX工作头的

自动更换头

不良元件传送带

料盘单元-LT

清扫

升降杆内部

清扫

空气过滤器

清扫

吸嘴吸取面

吸嘴夹紧销

清扫

法兰盘过滤器

空气过滤器

自动更换头的夹紧面

棱镜和相机

吸嘴夹紧面

落座垫片

清扫

更换

清扫

不良元件传送带

清扫

单元名位置操作

升降杆和O型圈

加油

机械阀用O型圈

点检

单搬运轨道

双搬运轨道

搬运轨道传送带点检

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每700小时（每1个月）

H01, H02(F)工作头

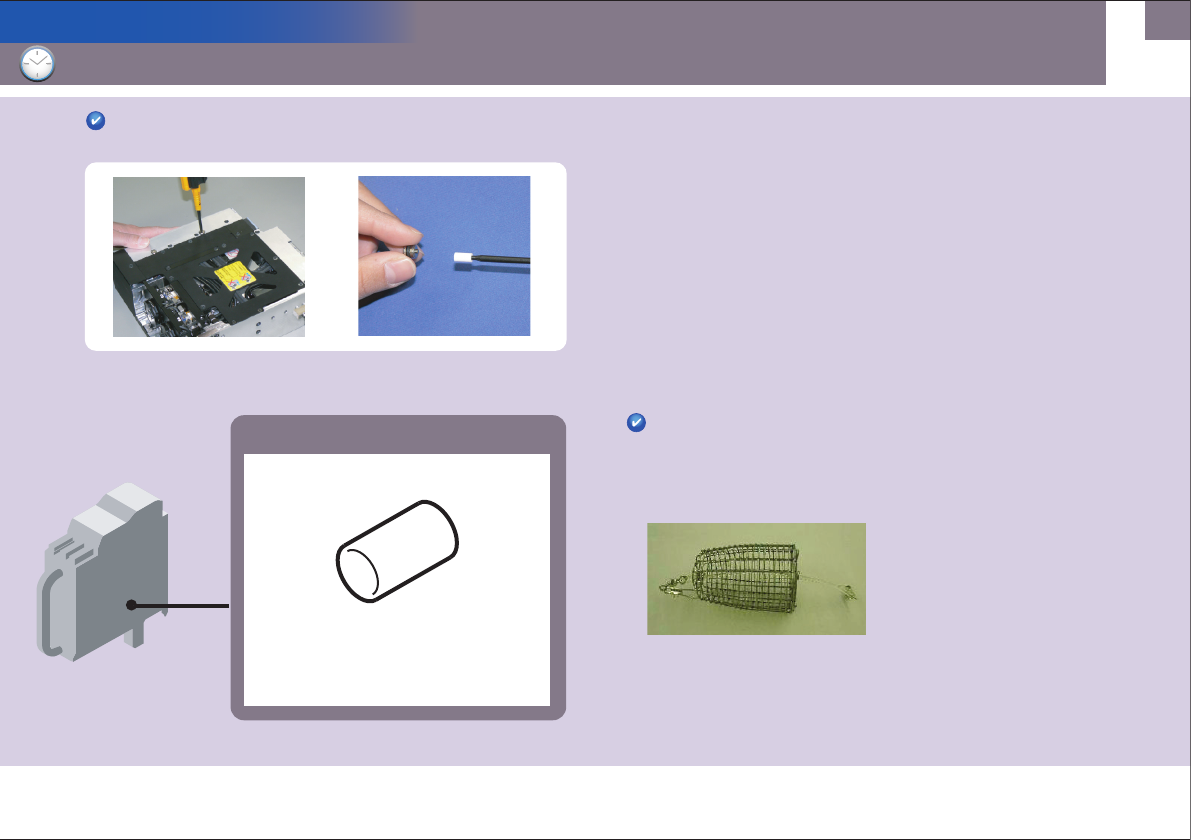

清扫空气过滤器清扫空气过滤器

使用Fujitrax Verifier(Advanced Nozzle/Head Maintenance)时，

请在Fujitrax发出请求时清扫。

1. 取下过滤器套。 2. 取出过滤器。

清洗网笼(K63316)

清扫真空过滤器

使用另外出售的清洗网笼可以简化作业。

使用时，请将过滤器连同过滤器套一起放入网笼内，

用超声波清洗器清洗。

请在污垢严重时或者每年(每8,000小时)更换过滤器。

清洗时间:5分

清洗液:用水稀释的中性洗涤剂

图号：XH0056x (Rev. 2, 3)

　　：XH0094x (Rev. 4)

将过滤器浸在洗涤剂溶液中

进行清洗。

清洗液:用水稀释的中性洗涤剂

清洗网笼内可放置的过滤器数量

如下所示：

H04, H04S(F), H08(Q),

H08M(Q), H12HS(Q), V12, H24：

最多40个

H01, H02(F)：最多20个
