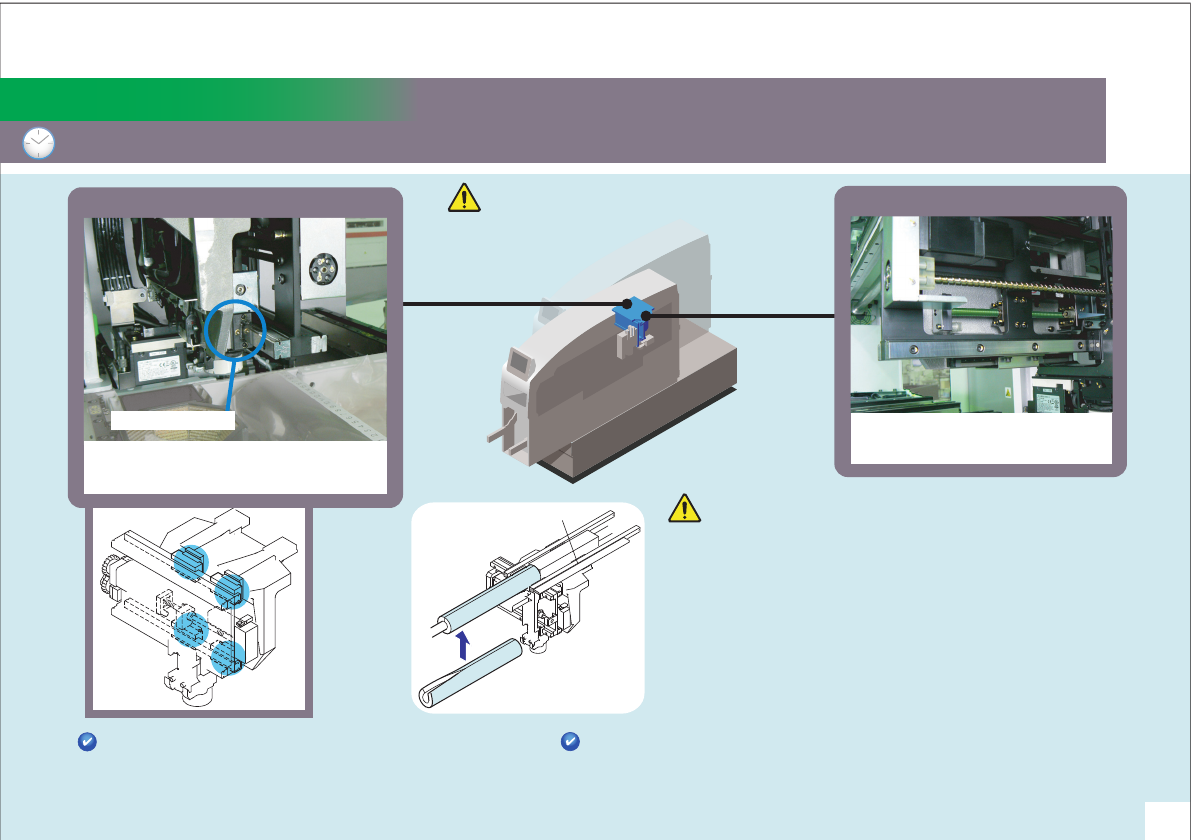

每4,000小时（每6个月） XY 机械手 50 向向 M3-3, Y M3-3, Y 轴加油轴加油注意注意 4 处 Y 轴导轨注入 NS7 或者 MUL TEMP SRL 润滑油嘴・在模组内作业时，请在线性马达的轴降到常温后再装上保护套。・请不要将磁卡、手表、精密仪器等接近线性马达。・运转刚刚停止时，请不要直接接触线性马达的轴和线圈部分。有可能因高温而被灼伤。・请使用心脏起搏器的用户不要靠近 Y 轴。…

每4,000小时（每6个月）

XY机械手

向向 M3-3, XSM3-3, XS 轴加油轴加油

注意注意

4 处

XS轴导轨 XS轴滚珠丝杆

涂敷

NS7或者MULTEMP SRL

润滑油嘴

注入NS7或者MULTEMP SRL

加油量如下所示。请注入适量润滑油

加油位置沾染污垢时，请使用干净的布擦拭。

XS轴导轨：1.2 cc XS轴滚珠丝杆：0.3 cc

(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6 cc/1次)

保护套(AA4NB0x)

线性马达

线性标尺

加油后，请确认在以下位置上没有附着润滑油。

附着了润滑油时，请使用不会掉下线头的干净的干布擦拭。

・元件相机上面

・线性标尺等

・吸嘴置放台・搬运轨道

注意注意

・在模组内作业时，请在线性马达的轴降到常温后再装上

保护套。

・请不要将磁卡、手表、精密仪器等接近线性马达。

・运转刚刚停止时，请不要直接接触线性马达的轴和线圈部分。

有可能因高温而被灼伤。

・请使用心脏起搏器的用户不要靠近Y轴。

・由于磁力的作用，在加油时润滑油枪有可能被线性马达强力

吸引，请注意。

作业前请切断机器的主电源。

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每4,000小时（每6个月）

XY机械手

向向 M3-3, YM3-3, Y 轴加油轴加油

注意注意

4 处

Y轴导轨

注入NS7或者MULTEMP SRL

润滑油嘴

・

在模组内作业时，请在线性马达的轴降到常温后

再装上保护套。

・请不要将磁卡、手表、精密仪器等接近线性马达。

・运转刚刚停止时，请不要直接接触线性马达的轴

和线圈部分。有可能因高温而被灼伤。

・请使用心脏起搏器的用户不要靠近Y轴。

・由于磁力的作用，在加油时润滑油枪有可能被线性

马达强力吸引，请注意。

加油位置沾染污垢时，请使用干净的布擦拭。

加油量如下所示。请注入适量润滑油。

Y轴导轨: 0.9 cc

(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6 cc/1次)

保护套(AA4NB0x)

线性马达

线性标尺

加油后，请确认在以下位置上没有附着润滑油。

附着了润滑油时，请使用不会掉下线头的干净的

干布擦拭。

・元件相机上面

・线性标尺等

・吸嘴置放台・搬运轨道

注意注意

作业前请切断机器的主电源。

・

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每4,000小时（每6个月）

XY机械手

为为 X 轴平型电缆加油轴平型电缆加油

加油量如下所示。请适量涂敷润滑油。

加油位置沾染污垢时，请使用干净的布擦拭。

请向平型电缆的表面和电缆与电缆之间涂敷润滑油。

M3-3, X轴平型电缆：1.0 cc

M6-3, X轴平型电缆：1.2 cc

线性马达

线性标尺

筋板

请不要在距离筋板50mm的范围内涂敷润滑油。

请确认卷绕在平型电缆上的纤维胶带(银色)的状态。

如果发现剥落、浮起、破损等现象，请中止作业并

与本公司或者代理商联系。

・元件相机上面

・线性标尺等

・

吸嘴置放台

加油后，请确认在以下位置上没有附着润滑油。

附着了润滑油时，请使用不会掉下线头的干净的干布擦拭。

涂敷SUMITEX 353(K6443)

X轴平型电缆

注意注意

作业前请切断机器的主电源。

线性马达

线性标尺

X轴齿轮盖板
