96 每 12,000 小时 (每 1 年零 6 个月) 料盘单元 -L T , L TC 检查料盘托架背面胶片 检查料盘托架背面胶片 如果出现剥落、破损等情况，则请换新。 关于详细内容请参考《NXTIII 机械手册》-「5.保养」。 确认胶片表面是否出现剥落、破损。 料盘托架背面 xmmyWpmN xmmyWpmN Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR D…
95

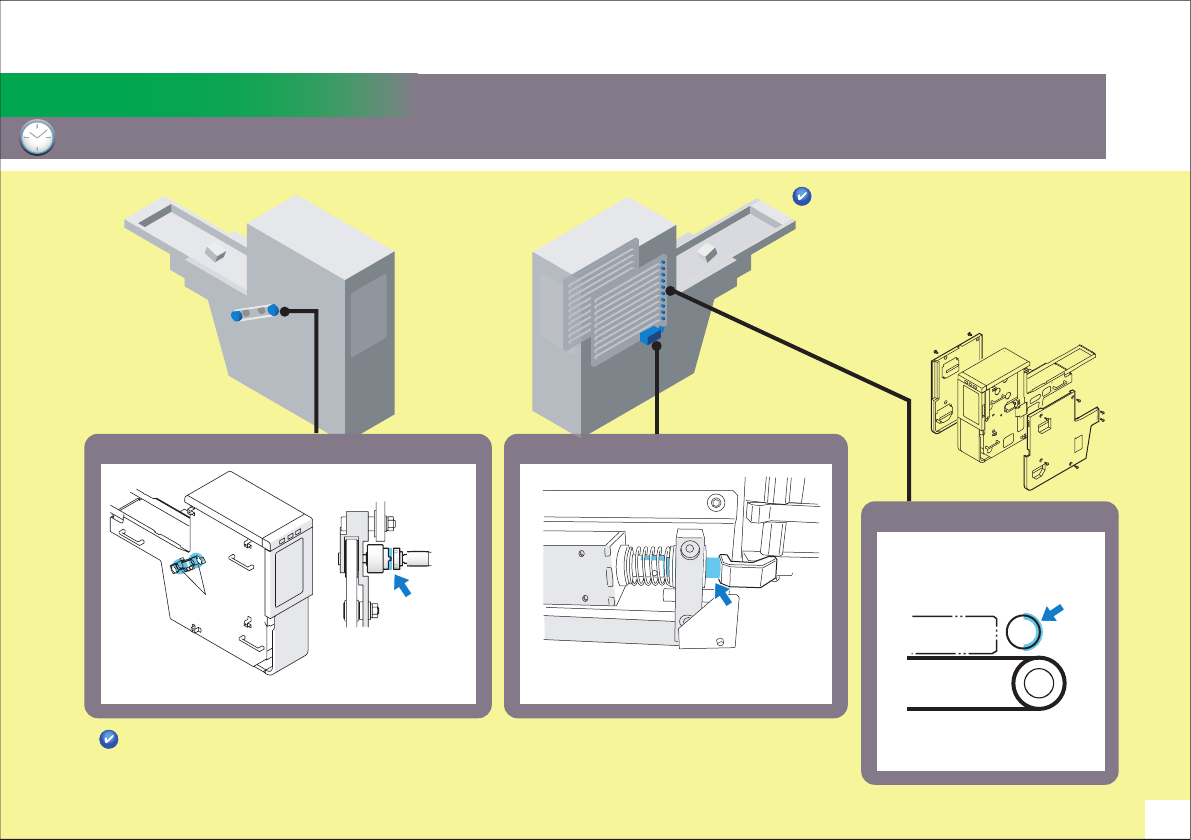

每12,000小时 (每1年零6个月)
料盘单元-M
向料盘单元向料盘单元 -M-M 加油加油
之后、请拆下盖板。
需要预先从机器上取下料盘单元-M。
详细内容请参照《NXTIII 机械手册》
「4.基本操作」-「料盘单元-M的安装/拆除」。
TY轴离合器
涂敷Daphne Eponex No.2
离合器
请涂敷在离合器
的咬合部
料盘定位销
料盘箱皮带
料盘
请在不与料盘接触
的一侧薄涂
料盘定位销驱动部
涂敷Daphne Eponex No.2
涂敷Daphne Eponex No.2
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
TY轴离合器： 0.06 cc
料盘定位销驱动部： 0.375 cc
料盘定位销： 0.115 cc
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
96
每12,000小时 (每1年零6个月)
料盘单元-LT, LTC
检查料盘托架背面胶片检查料盘托架背面胶片
如果出现剥落、破损等情况，则请换新。
关于详细内容请参考《NXTIII 机械手册》-「5.保养」。
确认胶片表面是否出现剥落、破损。
料盘托架背面
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
97

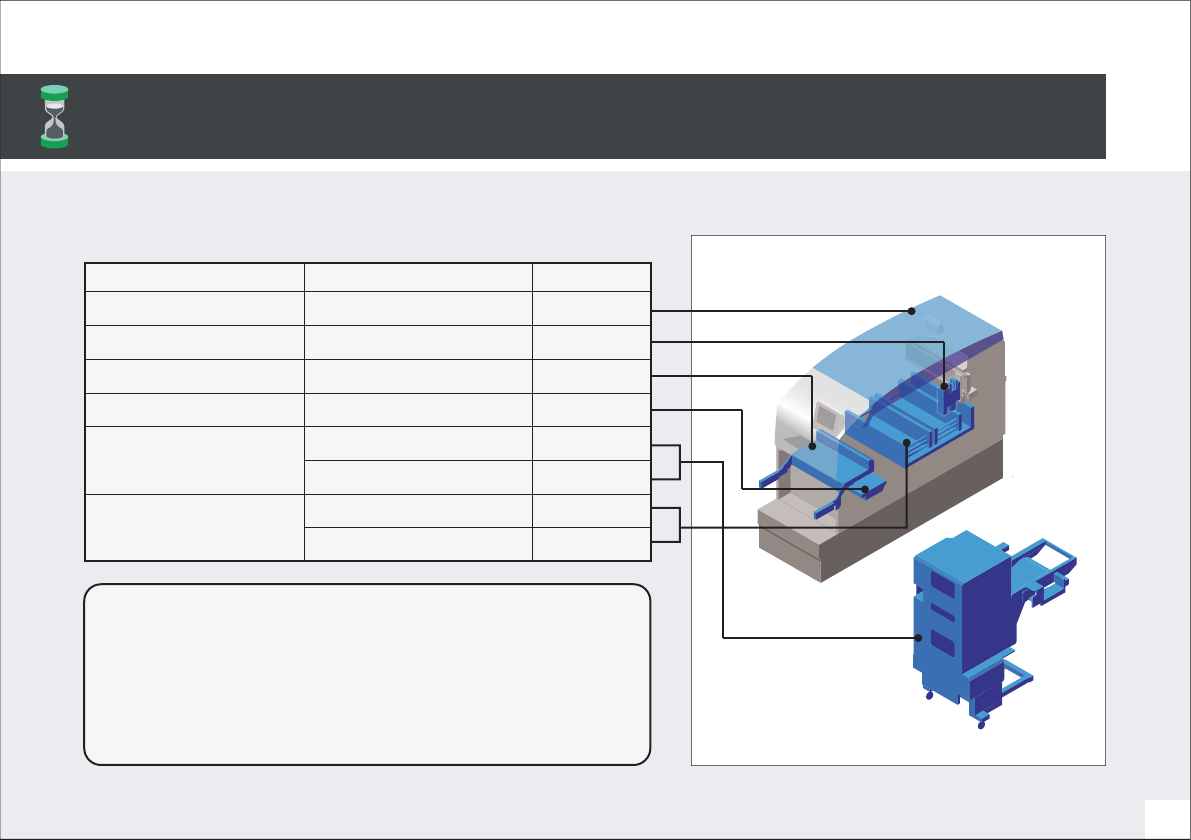

不定期不定期 / 出现异常时出现异常时
操作一览
容器(回收元件)、吸尘器、六角扳手一套、气枪、真空吸笔一套、
螺丝刀一套、清扫吸嘴的通条(AWPL81xx / AA4XYxx)、
H04/H08M工作头吸嘴清扫治具(PM0GLZx / AB164xx /
2MGKNJ00050x)、工业用酒精(清扫吸嘴)、张力计、布
准备物品
润滑油： Biral T&D(Sugai Chemical Industry)(H5116A)
接插件
元件排出搬运轨道
料盘单元-LT/LTC
吸嘴
料站托架
废料带处理
单元名 位置 操作
接插件
清扫
清扫
清扫
输送槽/切刀
吸嘴内部
模组
清扫
顶盖罩
回收元件
清扫
搬运轨道传送带双搬运轨道 清扫/加油
传送带清洁器
单搬运轨道
清扫
