每 每 8,000 8,000 小时一次 小时一次 61 准备物品 干燥器、气枪、中性洗涤剂、螺丝刀一套、 六角扳手一套、棉签、转矩螺丝刀 (2AGKHJ0264xx) 、 清洁纸 (A4565T) 或者眼镜布 润滑油 ： Biral T&D ( Sugai Chemical Industry ) (H5 1 16A ) Daphne Eponex No.2 (出光 )(K3031M) 操作一览 清扫 半透镜 定位相机 清扫 相…
60
每4,000小时（每6个月）
置放台类型清扫刷单元

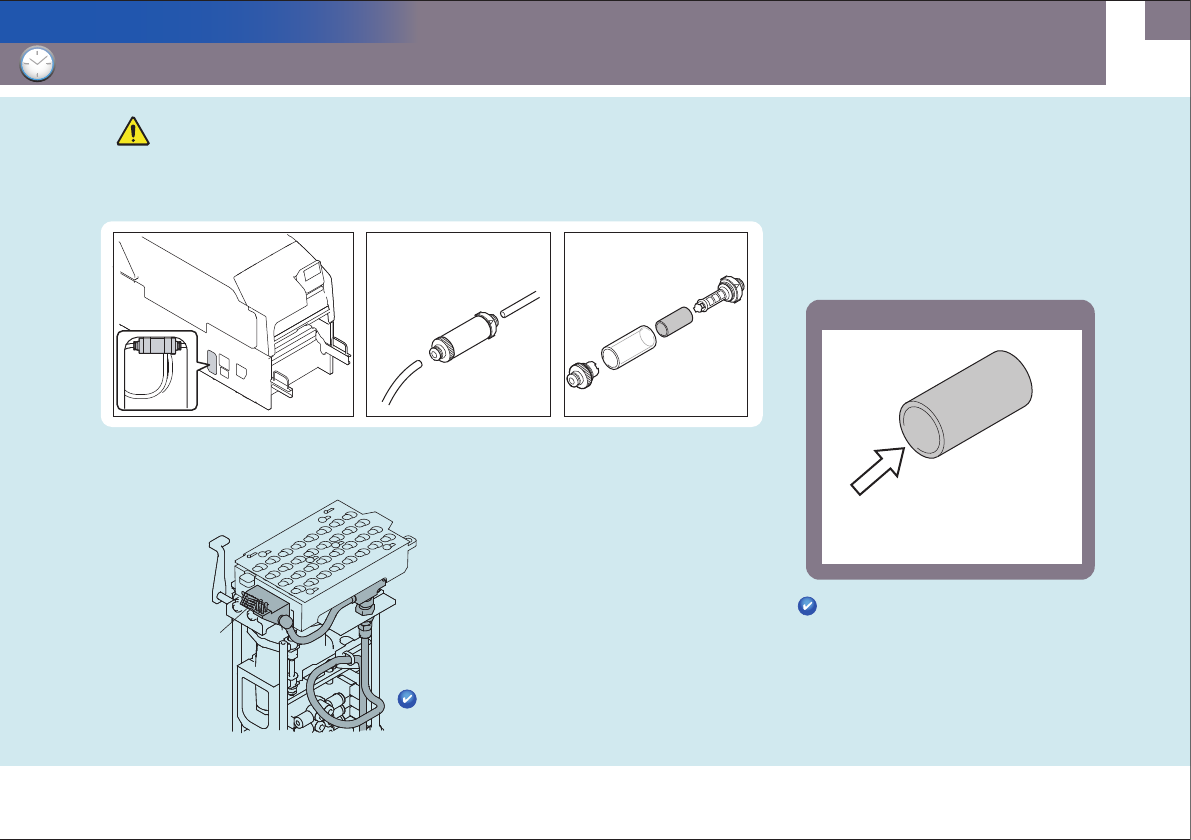

清扫过滤器清扫过滤器
作业前请切断机器的主电源。
首先、请分解过滤器。
1. 从模组内取出过滤器。 2. 拔下空气管。 3. 分解过滤器。
过滤器
吹气除尘
污垢严重时，请更换过滤器。
清扫后，请按照与拆卸相反的步骤安装。
未搭载置放台类型清扫刷单元的模组
不需要进行此项作业。
置放台类型
清扫刷单元
注 意注 意
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
每每 8,0008,000 小时一次小时一次
61
准备物品
干燥器、气枪、中性洗涤剂、螺丝刀一套、
六角扳手一套、棉签、转矩螺丝刀(2AGKHJ0264xx)、
清洁纸(A4565T)或者眼镜布
润滑油：Biral T&D(Sugai Chemical Industry)(H5116A)
Daphne Eponex No.2(出光)(K3031M)

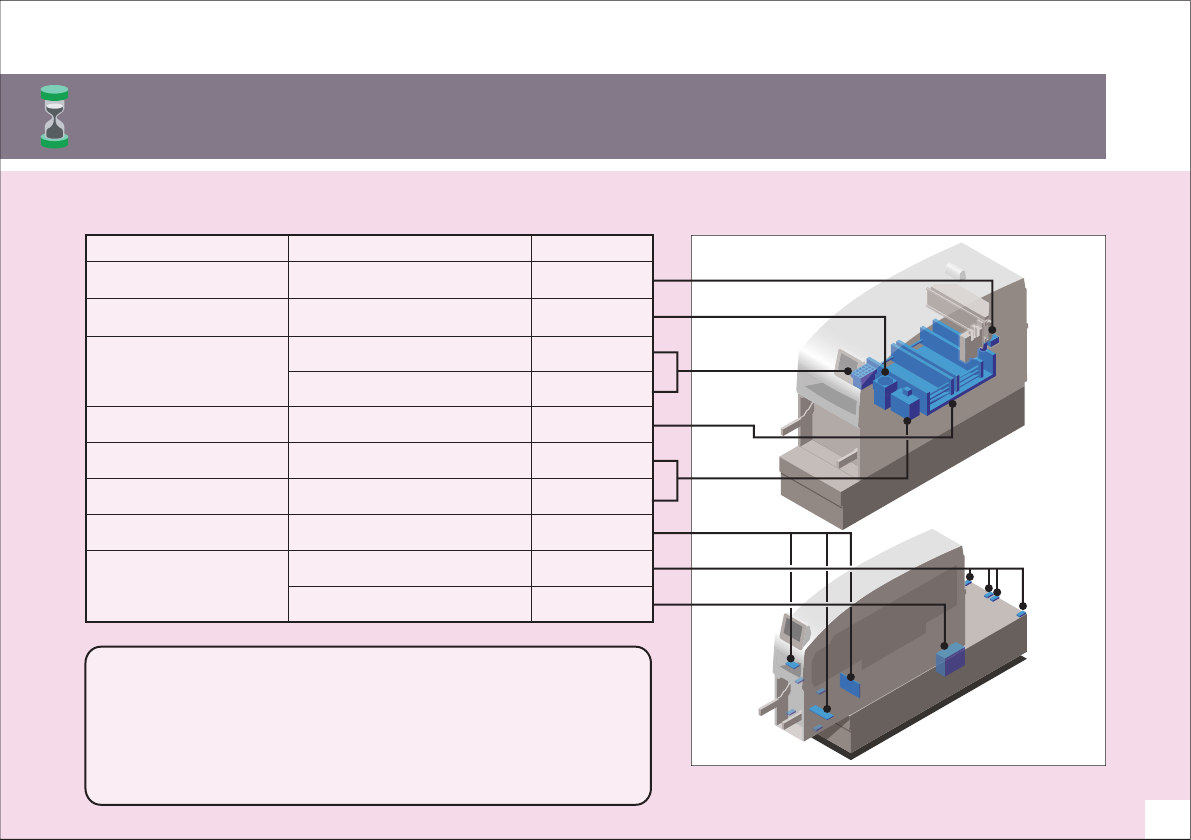

操作一览
清扫
半透镜定位相机
清扫
相机镜头元件相机
更换
刷子
升降用轴 加油
吸嘴更换器
单元名 位置
操作
电路板通过传感器搬运轨道 清扫
就位带DX工作头用自动更换头 更换
升降用轴自动更换头置放台 加油
过滤器模组本体 清扫
支撑块
基座
加油
CPU箱过滤器 清扫
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
62
每8,000小时 (每1年)
吸嘴更换器

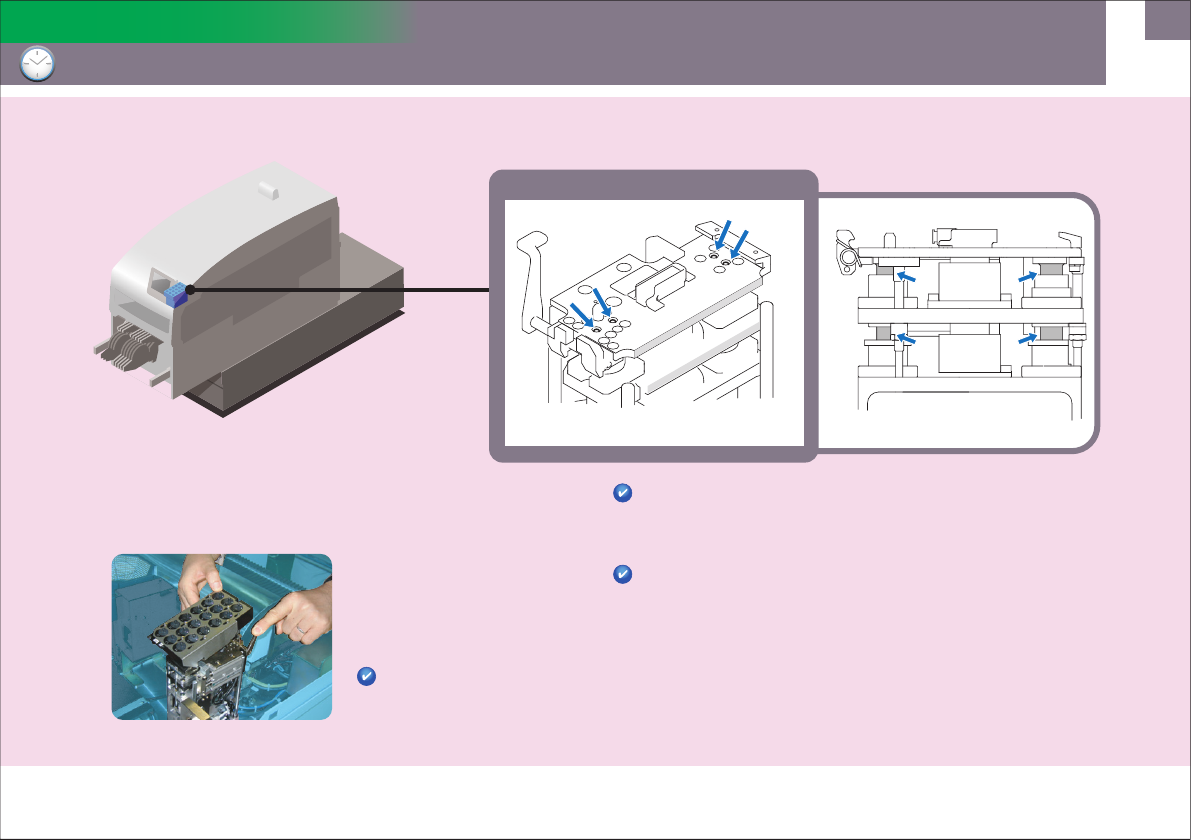

向升降轴加油向升降轴加油
需要预先从机器上取下吸嘴置放台。
详细内容请参照《NXTIII 机械手册》「4.基本操作」-「吸嘴置放台的拆除/安装」。
对于没有加油口的吸嘴更换器，请使用专用治具直接涂敷到轴上。
详细内容请参照《NXTIII 机械手册》
「5.预防保养」-「吸嘴更换器升降用轴的加油」。
升降轴
注入Biral T&D。
加油口
加油口
加油量如下所示。请注入适量润滑油。
各加油口：0.9 cc
