注意はじめに、フィルターケースを分解してください。 1. ベースのカバーを外します。 2. エアの供給を停止します。 3. ホースを外して配管内を減圧します。 4. フィルタケースを外します。・エア供給停止や配管内の減圧を怠ると、供給部からエアが噴出して怪我につながる場合があります。・フィルター取り付け、取り外しの作業中、別の作業者がモジュールを挿入することのないよう注意してください。装置に身体を挟まれて、 …

每12,000小时 (每1年零6个月)

基座

清扫真空泵过滤器清扫真空泵过滤器

首先、请取出过滤器。

污染严重时，请更换过滤器。

清扫后，请按照与拆卸相反的步骤安装。

・清扫之前请事先暂停供气并降低管内气压。如果不

暂停供气并并降低管内气压，则可能碰到供气口喷

射出的气体而受伤。

・请注意在进行安装和取出过滤器的作业中，其他

作业者不能将模组插入。否则可能发生因身体被机器

夹住而受重伤的危险。

关于详细内容请参考《NXTIII 机械手册》-「5.保养」。

真空泵过滤器

用中性洗涤剂清洗过滤器套。

用气枪为过滤器除尘。

M3-3

M6-3

注意注意

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

注意

はじめに、フィルターケースを分解してください。

1. ベースのカバーを外します。 2. エアの供給を停止します。 3. ホースを外して

配管内を減圧します。

4. フィルタケースを外します。

・

エア供給停止や配管内の減圧を怠ると、供給部からエアが

噴出して怪我につながる場合があります。

・

フィルター取り付け、取り外しの作業中、別の作業者が

モジュールを挿入することのないよう注意してください。

装置に身体を挟まれて、重傷を負う恐れがあります。

5. フィルターを外します。

汚れがひどい場合は、交換してください。

フィルター図番：H3028C

清掃後は、取り外しの逆順で組み付けてください。

エアレギュレータ

フィルターをエアブローします。

フィルターケースを中性洗剤で

洗います。

每8,000小时 (每1年)

基座

清扫空气调节器清扫空气调节器

注意注意

首先、请分解过滤器盒。

1. 拆下基座的外罩盖。 2. 停止气源供应。 3. 拔下空气软管，

降低配管内压力。

4. 拆下过滤器盒。

・

怠慢停止空气供应和降低配管内压力时，从供应部位

喷出的气体有可能导致操作者受伤。

・

请注意在进行安装和取出过滤器的作业中，其他作业者

不能将模组插入。

否则可能发生因身体被机器夹住而受重伤的危险。

5. 取出过滤器。

污垢严重时，请更换过滤器。

过滤器图号:H3028C

清扫后，请按照与拆卸相反的步骤安装。

空气调节器

对过滤器吹气除尘

用中性洗涤剂清洗过滤器盒

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每12,000小时 (每1年零6个月)

料盘单元-LT, LTC

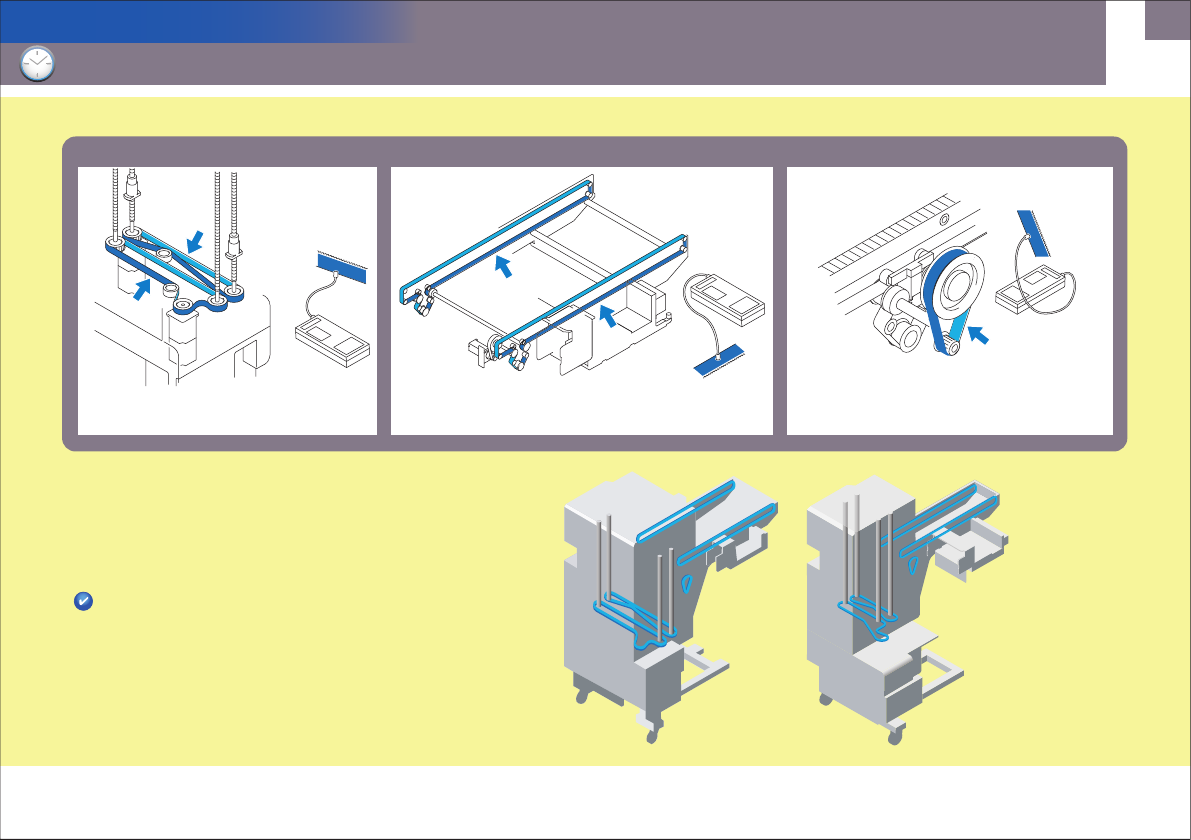

点检皮带张力点检皮带张力

请用张力计测定各个指定部位。

TZ1,TZ2轴皮带

TY轴皮带(往复臂部位) TY轴皮带(驱动部)

规定值：37 ～ 40 Hz (LTC) 规定值：344 ～ 379 Hz (LTC)

规定值：37 ～ 40 Hz (LT) 规定值：344 ～ 379 Hz (LT)

规定值：95 ～ 104 Hz (LTC)

规定值：58 ～ 63 Hz (LT)

料盘单元-LTC料盘单元-LT

测定结果不在规定值范围内时，必须进行调整。

详细内容请参照《NXTIII 机械手册》「5.预防保养」。
