每700小时一次 （1个月）
用于DX工作头的自动更换头
点检机械阀点检机械阀 O 型圈型圈
点检机械阀O型圈
点检需要另外出售的测定头治具。
测定头治具（AA6KNxx）

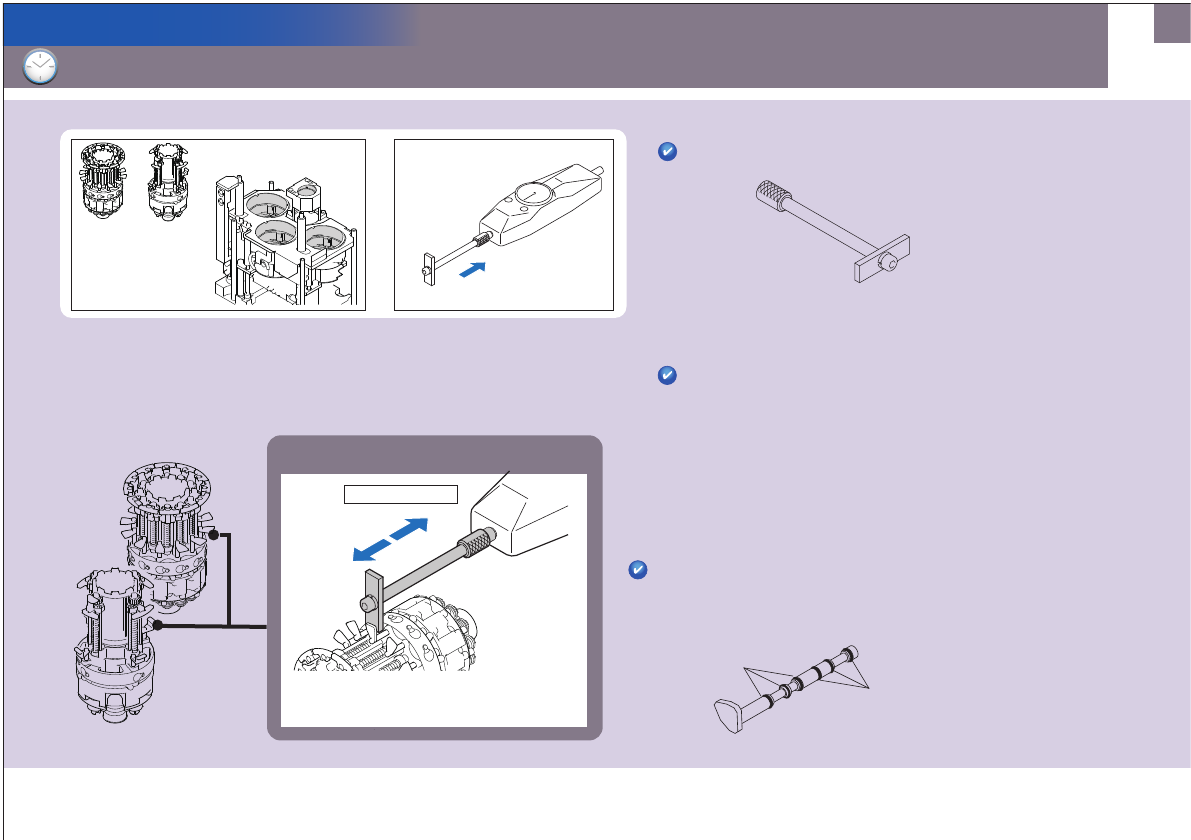

2.将测定头治具安装到推拉力计上。
如果测定结果不在公差值范围(0.4～2.0N)内，请更换机械阀的O型圈。
详细内容请参照「动态工作头(DX)使用说明书」的「5.预防保养」-
「自动更换头R4/R12机械阀
O型圈的检查」。
O型圈
O型圈
1.请从自动更换头置放台内取出自动更换头（R4，P12）
关于拆除自动更换头的方法，请参照「动态工作头(DX)使用说明书」的
「4.基本操作」-「自动更换头的拆除和安装」。
R12 R4
测定机械阀的滑动阻力。
0.4 N～2.0 N
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
25
每700小时一次 （1个月）
用于DX工作头的自动更换头
向升降杆加油向升降杆加油
轴 齿轮、升降杆齿轮
R12 R4
涂敷 VG-EP No.1 B970。涂抹 Biral T＆D。
轴 齿轮、升降杆齿轮
涂敷 VG-EP No.1 B970。涂抹 Biral T＆D。
请从自动更换头置放台内取出自动更换头（R4，R12）
R12 R4
加油位置沾有污垢时，请使用干净的布擦拭。
加油量如下所示。请适量涂敷润滑油。
轴(R4)：0.020 cc
齿轮(R4)：0.470 cc
升降杆齿轮(R4)：0.020 cc
轴(R12)：0.020 cc
齿轮(R12)：0.336 cc
升降杆齿轮(R12)：0.020 cc
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
26
每700小时 （每1个月）
H04, H04S(F), H08(Q), H08M(Q), H12HS(Q)
工作头
向升降杆加油向升降杆加油
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
取下侧面的防护罩。
轴(H04)：0.069 cc
齿轮(H04)：0.124 cc
升降杆齿轮(H08M(Q))：0.022 cc
轴(H08(Q))：0.020 cc
齿轮(H08(Q))：0.272 cc
轴(H08M(Q))：0.100 cc
齿轮(H08M(Q))：0.054 cc
升降杆齿轮(H12HS(Q))：0.020 cc
轴(H04S(F))：0.069 cc
齿轮(H04S(F))：0.124 cc
升降杆齿轮(H04S(F))：0.020 cc
轴(H12HS(Q))：0.020 cc
齿轮(H12HS(Q))：0.336 cc
轴齿轮（H04, H08(Q)）
齿轮、升降杆齿轮
（H04S(F), H08M(Q), H12HS(Q)）
用布浸上VG-EP No.1
B970薄涂
涂敷VG-EP No.1 B970 涂敷 Biral T&D
涂敷 Biral T&D
xmmyWpmN
xmmyWpmN
