22 每 700 小时（每 1 个月） H04 , H04 S( F) , H08 ( Q ), H08M( Q ) , H 1 2 HS ( Q ), V 1 2 , H 2 4 工作头清扫升降杆内部清扫升降杆内部升降杆内的清扫此作业需要另外出售的「工作头清洁器」。 H08M( Q) 、 V12 工作头没有必要拆除盖板。 1. 向工作头清洁器连接空气软管。 2. 拆下工作头的盖板。 3. 将工作头安装到工作…

每700小时一次（1个月）

DX工作头

清扫空气过滤器清扫空气过滤器

清扫真空过滤器

清洗液:用水稀释的中性洗涤剂

请用扳手旋转图中的螺栓，使Z1轴下降。请拆除过滤器外壳。

过滤器的拆除、安装的详细方法请参照「动态工作头(DX)使用说明书」的

「5.预防保养」-「真空过滤器的清扫」。

图号：2MGKHL1572xx

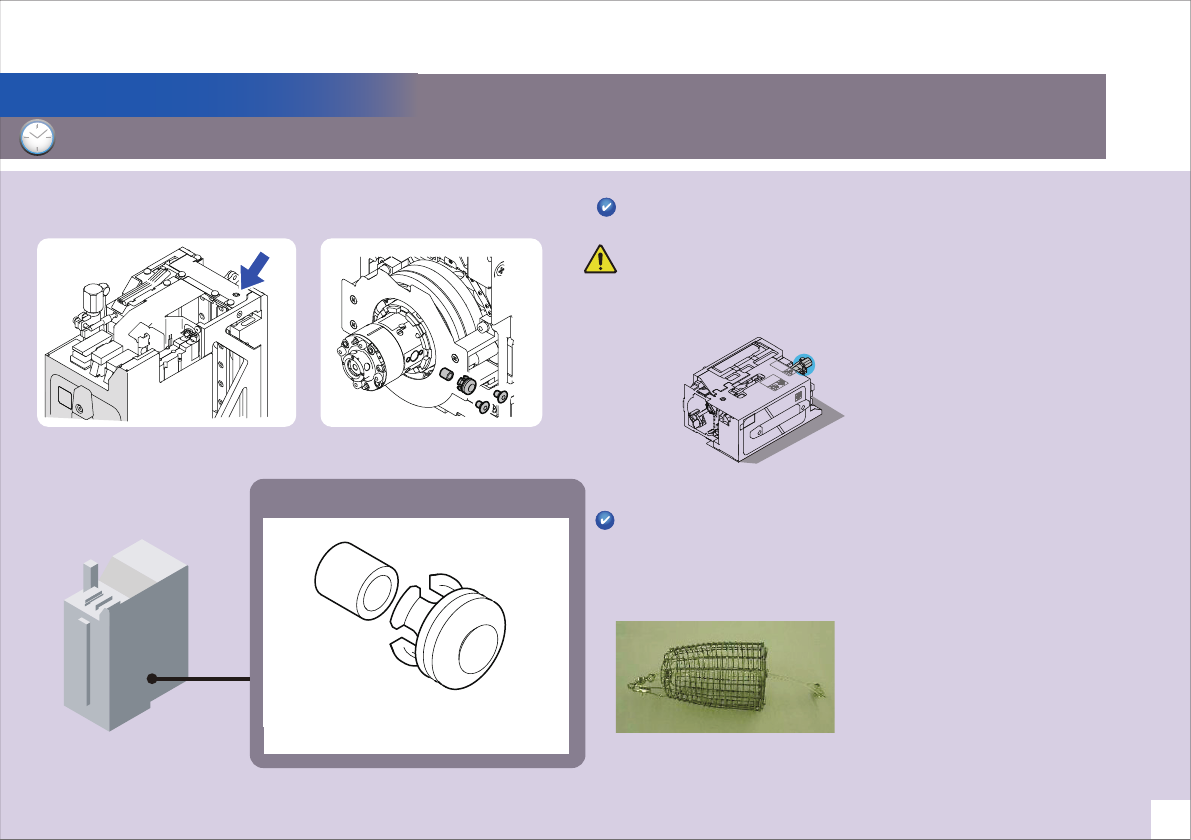

如果使用另行出售的清洗网笼，则可以简化作业。

请将过滤器连同过滤器套一起放入网笼内，用超

声波清洗器清洗。

过滤器更换周期为1年(8,000小时)

或严重污染时。

清洗时间:5分

清洗液:用水稀释的中性洗涤剂

清洗网笼(K63316)

清洗网笼可清洗的过滤器数量如下所示：

DX工作头：最多40个

0.16 Nm

将过滤器浸在洗涤剂溶液中

进行清洗。

将DX工作头放置在作业台上时，请按图示方向横卧。

把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。

注意

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每700小时（每1个月）

H04, H04S(F), H08(Q), H08M(Q), H12HS(Q), V12, H24

工作头

清扫升降杆内部清扫升降杆内部

升降杆内的清扫

此作业需要另外出售的「工作头清洁器」。

H08M(Q)、V12工作头没有必要拆除盖板。

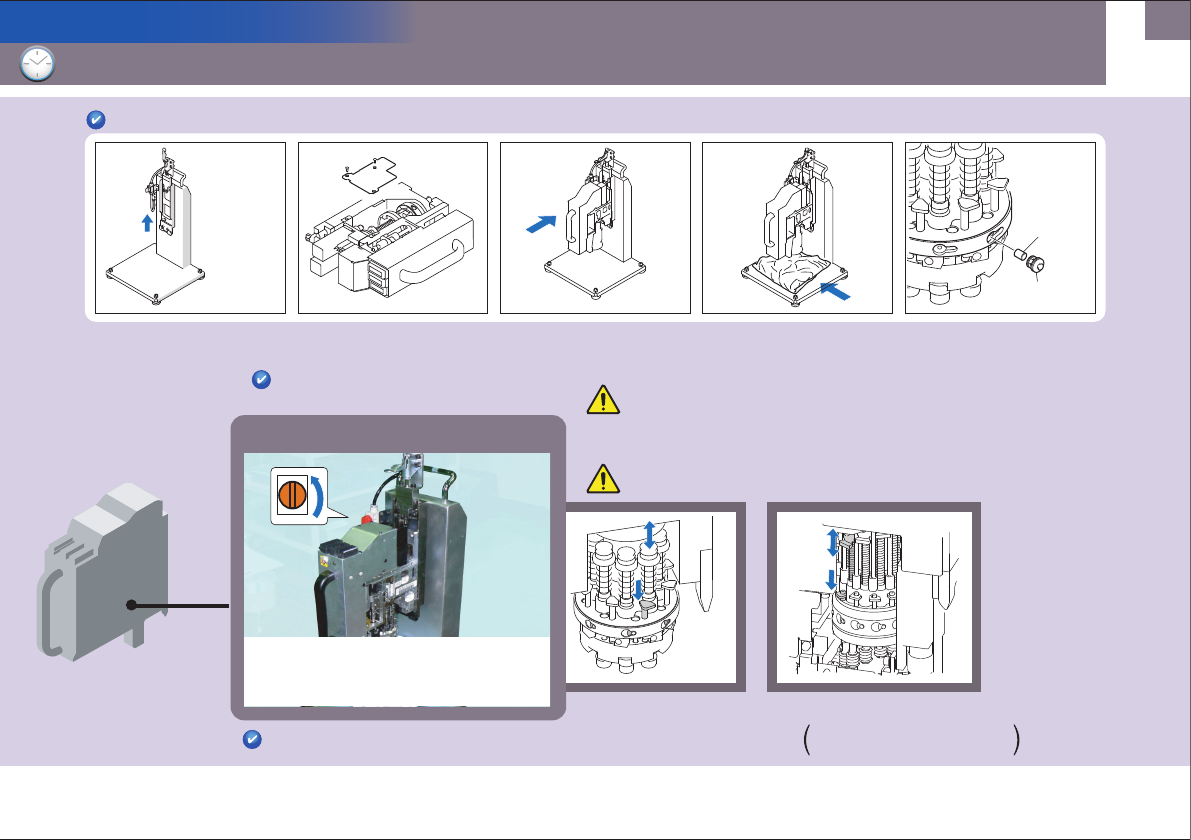

1. 向工作头清洁器连接

空气软管。

2. 拆下工作头的盖板。 3. 将工作头安装到工作头

清洁器上。

4. 在工作头下面铺上布。 5. 取下所有的过滤器，仅向

工作头安装过滤器套。

打开阀门后，仅降下1根机械阀、使升降杆上下动作。(直到升降杆处不出灰尘为止)

作业后请安装过滤器。

作业前请确认以下内容：

作业时请佩戴保护眼镜。会从升降杆前端吹出灰尘。

空气供应压力是0.4～0.5MPa。

所有的过滤器套处于锁定状态。

所有的机械阀在上升端。

吹气除尘、清扫升降杆内部

阀门

工作头清洁器

（QK00Cxx）

过滤器套

过滤器

V12

V12工作头，需要旋转R轴、

在图示位置使升降杆上下动作。

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每700小时（每1个月）

H04, H04S(F), H08(Q), H08M(Q), H12HS(Q), V12, H24

工作头

点检机械阀点检机械阀 O 型圈型圈

点检机械阀 O型圈

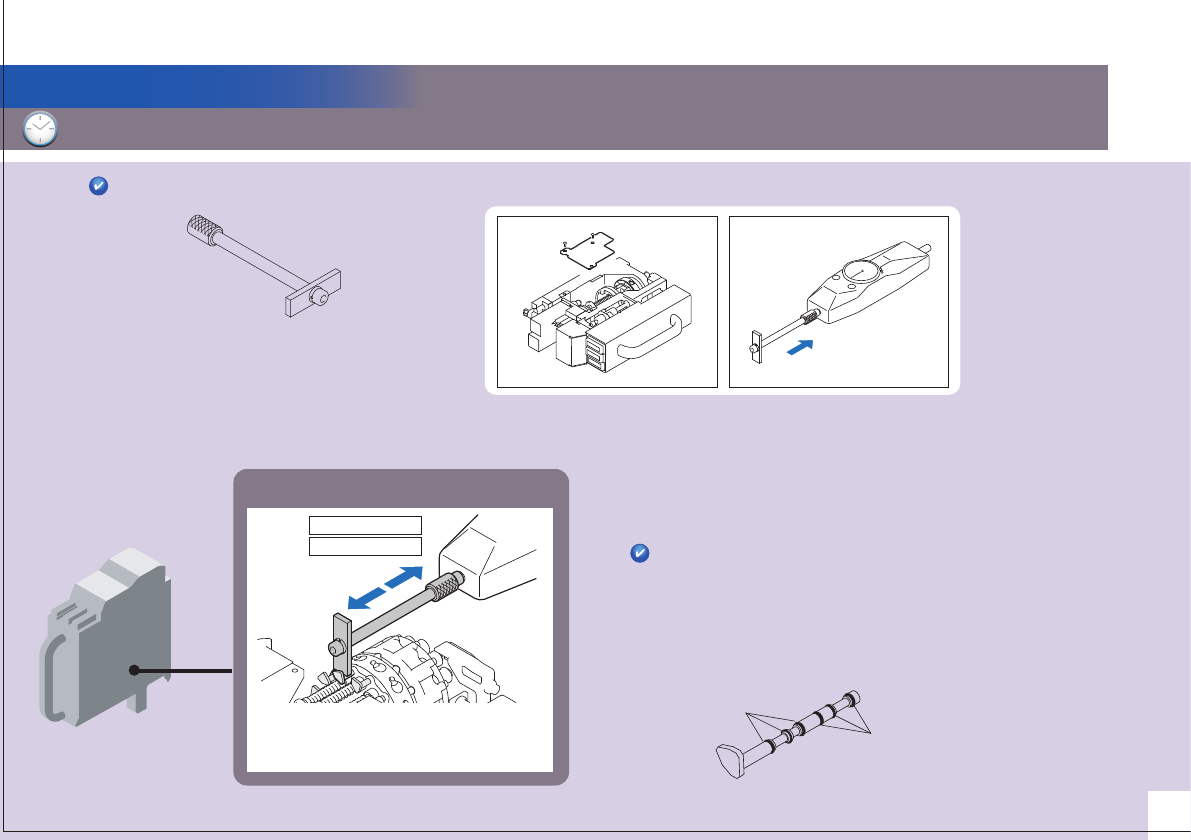

此作业需要另外出售的测定头治具。

测定头治具（AA6KNxx）

1. 拆下工作头的盖板。 2. 将测定头治具安装到

推拉计上。

如果测定结果不在公差值范围内，请更换机械阀的O型圈。

更换方法请参照《NXTIII 机械手册》

「5.预防保养」-「机械阀O型圈的检查」。

O型圈

测定的公差值：H24　0.3N～2.0N

其他　0.4N～2.0N

测定机械阀的滑动阻力。

0.4 N～2.0 N

0.3 N～2.0 NH24

其他

xmmyWpmN
