46 每4,000小时（每6个月） XY 机械手向向 M6-3, X M6-3, X 轴加油轴加油注意注意注意注意作业前请切断机器的主电源。・ X 轴滚珠丝杆 X 轴导轨注入 NS7 或者 MUL TEMP SRL 注入 NS7 或者 MUL TEMP SRL ・在模组内作业时，请在线性马达的轴降到常温后再装上保护套。・请不要将磁卡、手表、精密仪器等接近线性马达。・运转刚刚停止时，请不要直…

每每 4,0004,000 小时小时

准备物品

润滑油枪套件、刷子(用于涂敷润滑油)、布、一套螺丝刀、气枪、一套六角扳手、扳手(8mm)、

Q轴齿轮锁定治具(PM28083)

润滑油：Daphne Eponex No.2(出光)(K3031M)、NS7(NSK)(K3035K)、MULTEMP SRL(协同油脂)(K3031X)、

Mobilith SHC460WT(Mobil)(K3036W)、SUMITEX 353(住矿润滑剂)(K64431)

操作一览

M3-3

M6-3

XY机械手

单元名位置

操作

Y轴

X轴

Y轴

过滤器

工作头夹紧部分

转臂旋转轴

中心轴部

皮带

XS轴

滚珠丝杆

导轨

平型电缆

导轨

滚珠丝杆

导轨

滚珠丝杆

导轨

置放台类型清扫刷单元

H04, H04S(F), H08(Q), H08M(Q),

H12HS(Q), V12, H24, DX

工作头

料盘单元-M

加油

清扫

加油

驱动部(Q轴、R轴齿轮)

H12HS(Q), V12, H08M(Q),

H24, DX

工作头

加油

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每4,000小时（每6个月）

XY机械手

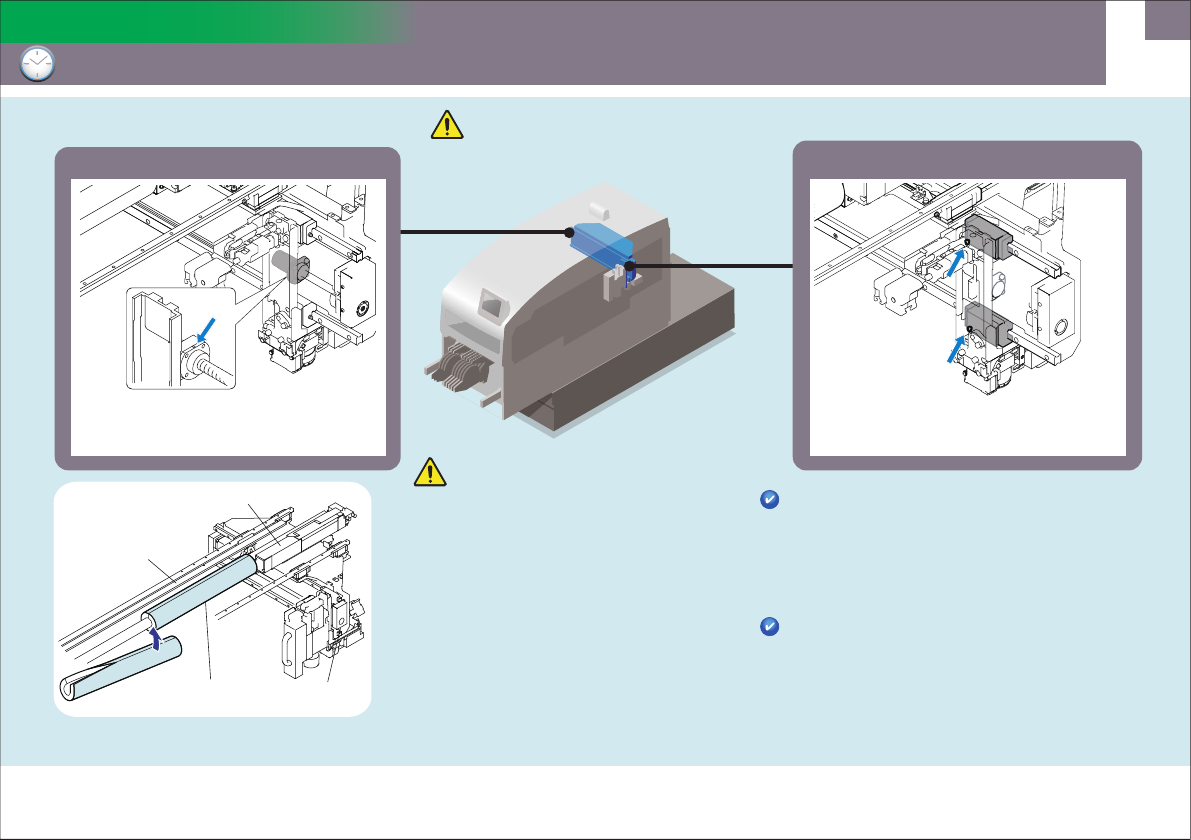

向向 M6-3, XM6-3, X 轴加油轴加油

注意注意

作业前请切断机器的主电源。

・

X轴滚珠丝杆

X轴导轨

注入NS7或者MULTEMP SRL注入NS7或者MULTEMP SRL

・在模组内作业时，请在线性马达的轴降到

常温后再装上保护套。

・请不要将磁卡、手表、精密仪器等接近线性马达。

・

运转刚刚停止时，请不要直接接触线性马达

的轴和线圈部分。有可能因高温而被灼伤。

・请使用心脏起搏器的用户不要靠近 Y 轴。

・由于磁力的作用，在加油时润滑油枪有可能

被线性马达强力吸引，请注意。

加油量如下所示。请注入适量润滑油。

加油位置沾染污垢时，请使用干净的布擦拭。

X轴导轨: 0.6 ccX轴滚珠丝杆：0.3 cc

・元件相机上面

・线性标尺

・吸嘴置放台・搬运轨道

(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6cc/1次)

加油后，请确认在以下位置上没有附着润滑油。

附着了润滑油时，请使用不会掉下线头的干净的

干布擦拭。

线性马达

线性标尺

保护套

X轴齿轮盖板

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

每4,000小时（每6个月）

XY机械手

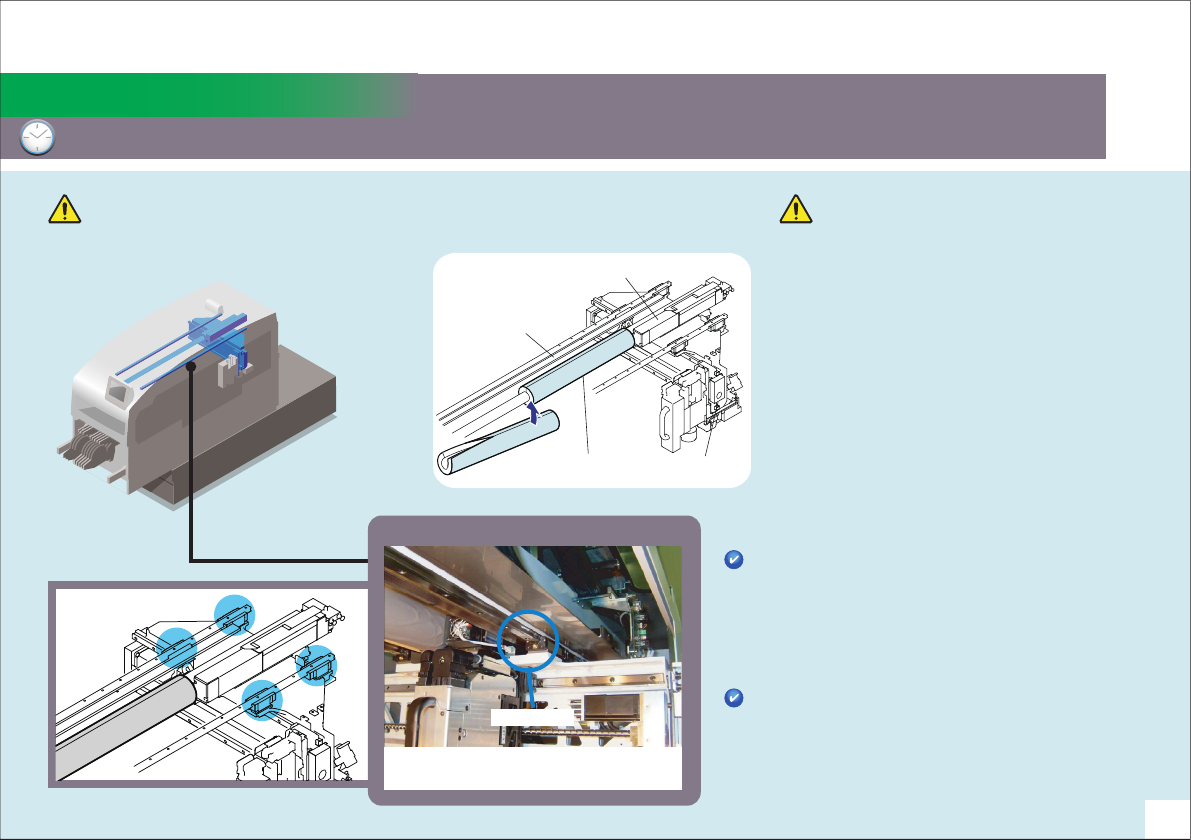

向向 M6-3, YM6-3, Y 轴加油轴加油

注意注意

作业前请切断机器的主电源。

・

4 处

Y轴导轨

润滑油嘴

注入NS7或者MULTEMP SRL

・

在模组内作业时，请在线性马达的轴降到常温后

再装上保护套。

・

请不要将磁卡、手表、精密仪器等接近线性马达。

・

运转刚刚停止时，请不要直接接触线性马达的轴

和线圈部分。有可能因高温而被灼伤。

・

请使用心脏起搏器的用户不要靠近 Y 轴。

・

由于磁力的作用，在加油时润滑油枪有可能被线性

马达强力吸引，请注意。

加油量如下所示。请注入适量润滑油。

加油位置沾染污垢时，请使用干净的布擦拭。

Y轴导轨：0.6 cc

・元件相机上面

・线性标尺

・吸嘴置放台

(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6cc/1次)

加油后，请确认在以下位置上没有附着润滑油。

附着了润滑油时，请使用不会掉下线头的干净的

干布擦拭。

线性马达

线性标尺

保护套

X轴齿轮盖板
