13 每 320 小时 (每 2 周) V12 工作头 向升降杆加油 向升降杆加油 轴 齿轮、升降杆齿轮 用棉棒浸蘸 VG-EP No.1 B970薄涂 涂敷 VG-EP No.1 B970 涂敷 Biral T&D 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净的布擦拭。 轴： 0.020 cc 齿轮： 0.336 cc 升降杆齿轮： 0.005 cc 使用专用注射筒， 向各升降杆齿轮 涂敷约1滴润滑油。 …
12

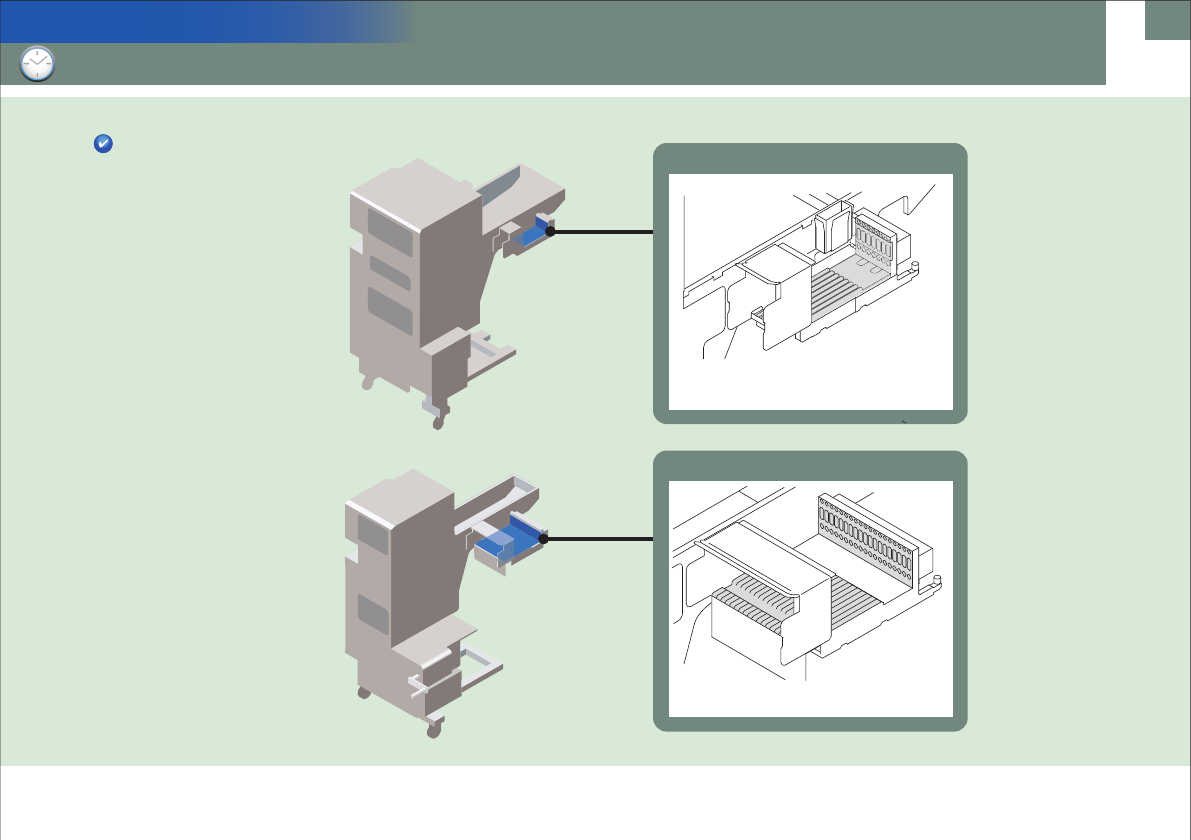

↣160ᇣᯊ↣਼
᭭Ⲭऩܗ-LT, LTC
⏙ᠿ᭭ῑ 䗮ֵᦦ䚼ԡ⏙ᠿ᭭ῑ 䗮ֵᦦ䚼ԡ
⏙ᠿࠡˈ䇋পϟ᭭Ⲭऩܗ-LT/LTCϞᨁ䕑ⱘկ఼᭭DŽ
᭭Ⲭऩܗ-LT
᭭Ⲭऩܗ-LTC
կ఼᭭᭭ῑ䗮ֵᦦ䚼ԡ
䇋⫼ᇬ఼⏙䰸ᓖ⠽DŽ
կ఼᭭᭭ῑ䗮ֵᦦ䚼ԡ
䇋⫼ᇬ఼⏙䰸ᓖ⠽DŽ
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
13

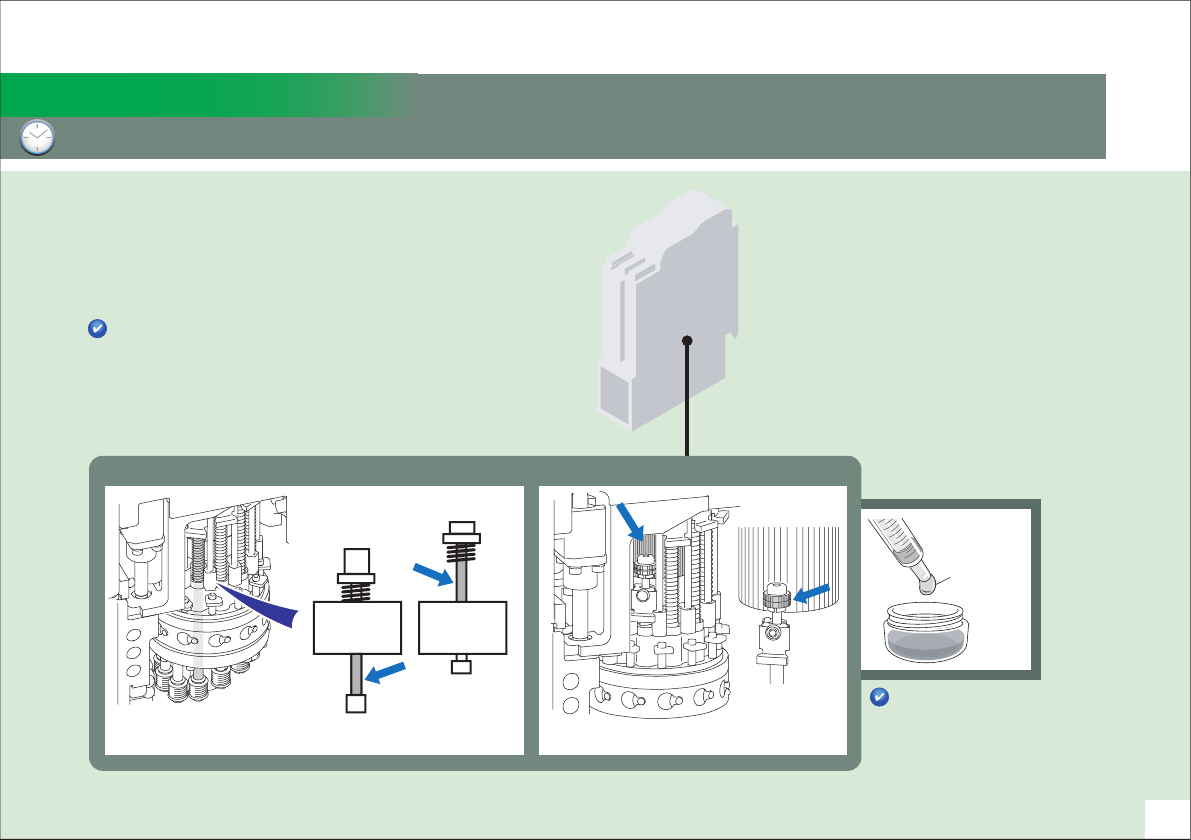

每320小时 (每2周)
V12工作头
向升降杆加油向升降杆加油
轴 齿轮、升降杆齿轮
用棉棒浸蘸VG-EP No.1
B970薄涂
涂敷 VG-EP No.1 B970
涂敷 Biral T&D
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
轴：0.020 cc
齿轮：0.336 cc
升降杆齿轮：0.005 cc
使用专用注射筒，
向各升降杆齿轮
涂敷约1滴润滑油。
约1滴
注射筒
S61439
旋转R轴、在图示位置使升降杆上下动作。
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
14
每320小时 (每2周)
V12工作头
向升降杆内向升降杆内 O 型圈加油型圈加油
向O型圈涂敷润滑油需要专用治具。
关于治具的使用方法，请参照《NXT III机械手册》
的「5.预防保养」-「贴装工作头的升降杆的外周、
Q轴齿轮、升降杆内的O型圈的加油」。
润滑油涂敷治具
（2SGKHJ0003xx）
O型圈
涂敷MDV235-ZB。
O型圈
执行该加油步骤之前请先清扫升降杆内部。
