104 吸取次数达到每 150,000 次 或者出现吸取异常 吸嘴 清扫吸嘴内部 清扫吸嘴内部 （ H08M/H08MQ H08M/H08MQ 工作头型 工作头型 ） H08M/H08MQ 工作头的吸嘴除了需要执行前一页的吸嘴内部清扫之外，还需要执行以下作业。 吸嘴的各个位置 用气枪清除灰尘。 请更换过滤器。 更换过滤器 吸嘴的各个位置 用气枪清除灰尘。 请更换过滤器。 更换过滤器 φ 3.7 φ 15.0G ＜φ为2.5以下的吸嘴＞ …
103
吸取次数达到每150,000次
或者出现吸取异常
吸嘴
清扫吸嘴内部清扫吸嘴内部
（
H04/H04S(F)H04/H04S(F) 工作头型工作头型
）
吸嘴各处
H04/H04S(F)工作头的吸嘴除了需要执行前一页的吸嘴内部清扫之外，还需要执行以下作业。
使用气枪吹气除尘 更换过滤器
过滤器未沾染污垢时，不需要执行此项作业。
过滤器的更换作业需要专用治具。
更换过滤器
过滤器取出治具
PM0GLZx
橡胶垫用吸嘴过滤器安装治具
2MGKNJ00050x
过滤器插入治具
AB164xx
更换方法的详细内容请参照《NXTIII 机械手册》
「5. 预防保养」-「H04/H04S(F)工作头用吸嘴的清扫和吸嘴过滤器的更换」。
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
104
吸取次数达到每150,000次
或者出现吸取异常
吸嘴
清扫吸嘴内部清扫吸嘴内部
（
H08M/H08MQH08M/H08MQ 工作头型工作头型
）
H08M/H08MQ工作头的吸嘴除了需要执行前一页的吸嘴内部清扫之外，还需要执行以下作业。
吸嘴的各个位置
用气枪清除灰尘。 请更换过滤器。
更换过滤器
吸嘴的各个位置
用气枪清除灰尘。 请更换过滤器。
更换过滤器
φ3.7
φ15.0G
＜φ为2.5以下的吸嘴＞
＜φ为3.7以上的吸嘴＞
关于更换方法请参考《NXTIII 机械手册》
-「5.保养」-「清洁用于H08M/H08MQ工作头的带过
滤器型吸嘴和过滤器更换」。
如果过滤器没有被污染，则无需此作业。
更换过滤器时需专用治具。
过滤器拆卸治具
PM0GLZx
过滤器插入治具
AB164xx
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
105
吸取次数达到每150,000次
或者出现吸取异常
吸嘴
清扫吸嘴内部清扫吸嘴内部
（D
X 工作头型工作头型
）

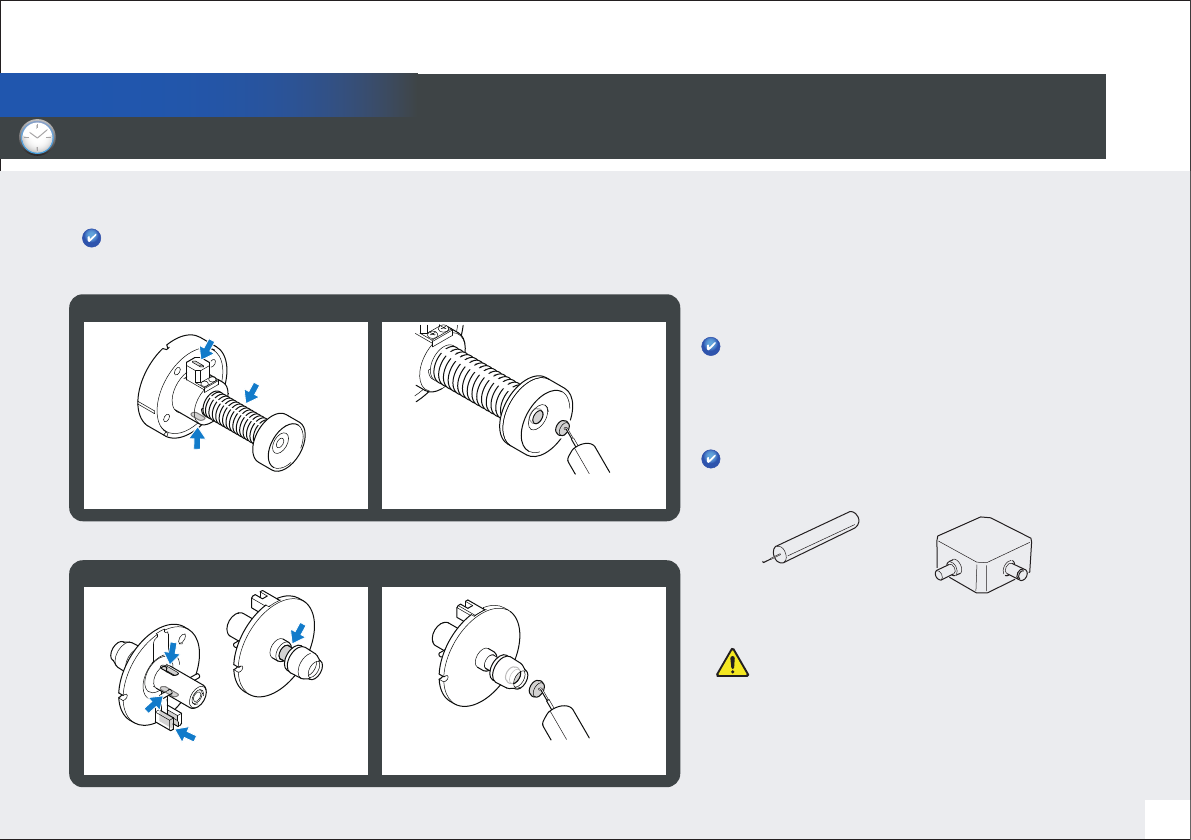

如果是DX工作头型吸嘴，则不仅需清洁吸嘴内部（如前页所示）；而且需要完成如下作业。
吸嘴的各个位置
用气枪清除灰尘。 请更换过滤器。
更换过滤器
吸嘴的各个位置
用气枪清除灰尘。 请更换过滤器。
更换过滤器
<S1的吸嘴>
<R4的吸嘴>
清扫对象为用于S1和R4型自动更换头的吸嘴。如果是用于R12的吸嘴，则仅限清扫吸嘴内部。
更换过滤器时需专用治具。
过滤器拆卸治具
PM0GLZx
过滤器插入治具
AB164xx
详细的更换方法请参照「动态工作头(DX)使用说明书」
的「5.预防保养」-「自动更换头S1/R4吸嘴的清扫和
过滤器的更换」。
在清扫S1吸嘴时，请不要使用超声波清洗器。
