57 每4,000小时（每6个月） H24 工作头 向驱动部加油 向驱动部加油 Q 轴齿轮 / R 轴齿轮 涂敷 Mobilith SHC460WT 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净的布擦拭。 Q 轴齿轮 ： 0.138 cc R 轴齿轮 ： 0.224 cc R 轴齿轮 Q 轴齿轮 0.69 Nm xmmyWpmN xmmyWpmN Downloaded at 2015/12/11 10:12:927…
56

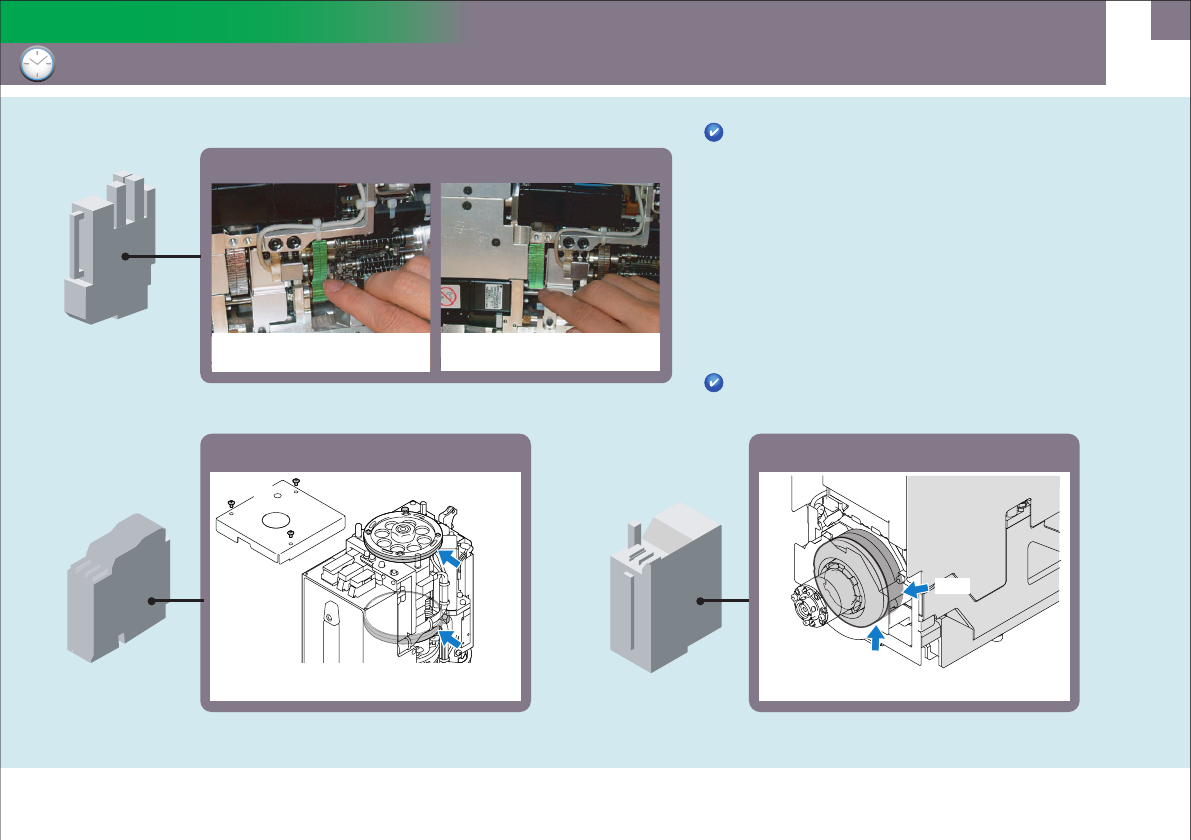

每4,000小时（每6个月）
H08M(Q), H12HS(Q), V12, DX工作头
向驱动部加油向驱动部加油
加油量如下所示。请适量涂敷润滑油。
加油位置沾有污垢时，请使用干净的布擦拭。
Q轴齿轮：0.138 cc（H12HS(Q), V12）
R轴齿轮：0.224 cc（H12HS(Q), V12）
Q轴齿轮：0.206 cc（H08M(Q)）
R轴齿轮：0.257 cc（H08M(Q)）
Q轴齿轮：0.175 cc（DX）
R轴齿轮：0.260 cc（DX）
Q轴齿轮
Q轴
，R轴齿轮
R轴齿轮
涂敷Mobilith SHC460WT。 涂敷Mobilith SHC460WT。
H12HS(Q), V12
H08M(Q)
涂敷Mobilith SHC460WT。
Q軸
0.69 Nm
R軸
Q轴，R轴齿轮
DX
涂敷Mobilith SHC460WT。
Q轴
R轴
给DX工作头加油的时候，事前将Z1轴降低到下降端为止。
详细内容请参照「动态工作头(DX)使用说明书」的
「5.预防保养」-「Q轴齿轮和R轴齿轮的加油」。
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
57
每4,000小时（每6个月）
H24工作头
向驱动部加油向驱动部加油
Q轴齿轮/R轴齿轮
涂敷Mobilith SHC460WT
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Q轴齿轮： 0.138 cc
R轴齿轮： 0.224 cc
R轴齿轮
Q轴齿轮
0.69 Nm
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
涂敷Daphne Eponex No.2
58
每4,000小时一次（6个月）
DX工作头
向中心轴部加油向中心轴部加油
加油量如下所示。请适量涂敷润滑油。
加油位置沾有污垢时，请使用干净的布擦拭。
Ｏ型圈：0.003 cc
滚珠：0.001 cc
O型圈
涂敷MDV235-ZB。
事前将Z1轴降低到下降端。
详细内容请参照「动态工作头(DX)使用说明书」的
「5.预防保养」-「对中心轴部的加油」。
将DX工作头放置在作业台上时，请按图示方向横卧。
把反面向下后，气缸有可能变形。此外，在作业时不要触摸气缸。
注 意
滚珠
