86 每 12,000 小时一次 ( 1 年零 6 个月) DX 工作头 更换柔性电路板BKT保护带 更换柔性电路板BKT保护带 柔性电路板BKT 请更换保护带。 更换方法请参照「动态工作头(DX)使用说明书」的 「5.预防保养」-「柔性电路板BKT保护带的更换」。 首先， 请取下盖板。 0.69Nm xmmyWpmN xmmyWpmN Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#…
85
每12,000小时 (每1年零6个月)
H24工作头
向机械阀加油向机械阀加油
机械阀驱动用凸轮从动件
机械阀
涂敷Daphne Eponex No.2
向O型圈涂敷MDV235-ZB(K3032K)
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
机械阀驱动用凸轮从动件： 0.004 cc
O型圈： 0.008 cc
请事先从机器上拆除工作头｡
详细内容请参照的《NXT III机械手册》的
「4.基本操作」 -「贴装工作头的拆除/安装」。
关于详细内容请参考「NXT III 机械手册」-「5.保养」-
「更换H24工作头机械阀O型圈」。
向机械阀加油时需要以下的治具。
使用治具更换O型圈后，涂敷指定润滑油。
O型圈更换治具
(2MGKHJ0005xx)
机械阀加油治具
(2AGTHJ0066xx)
O型圈
(2MGTHA0596xx)
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
86
每12,000小时一次 (1年零6个月)

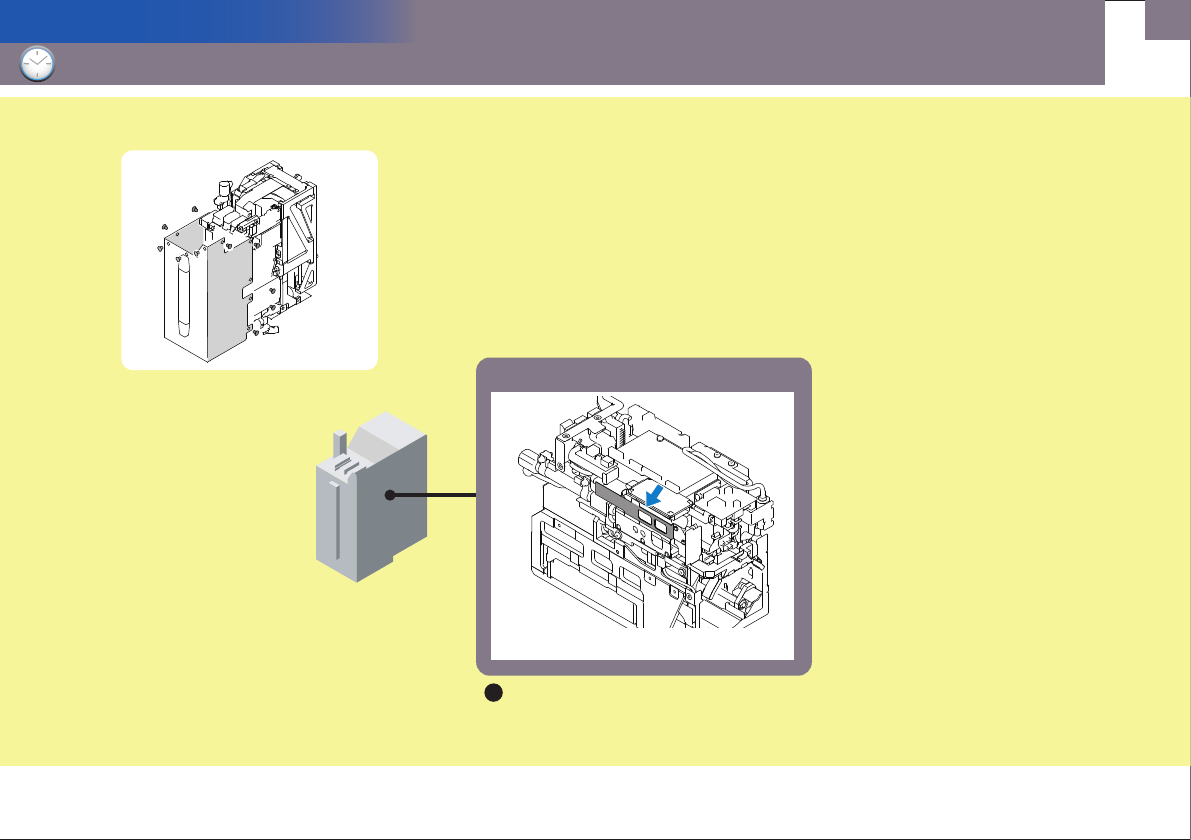

DX工作头
更换柔性电路板BKT保护带更换柔性电路板BKT保护带
柔性电路板BKT
请更换保护带。
更换方法请参照「动态工作头(DX)使用说明书」的
「5.预防保养」-「柔性电路板BKT保护带的更换」。
首先，请取下盖板。
0.69Nm
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
87
每12,000小时 (每1年零6个月)

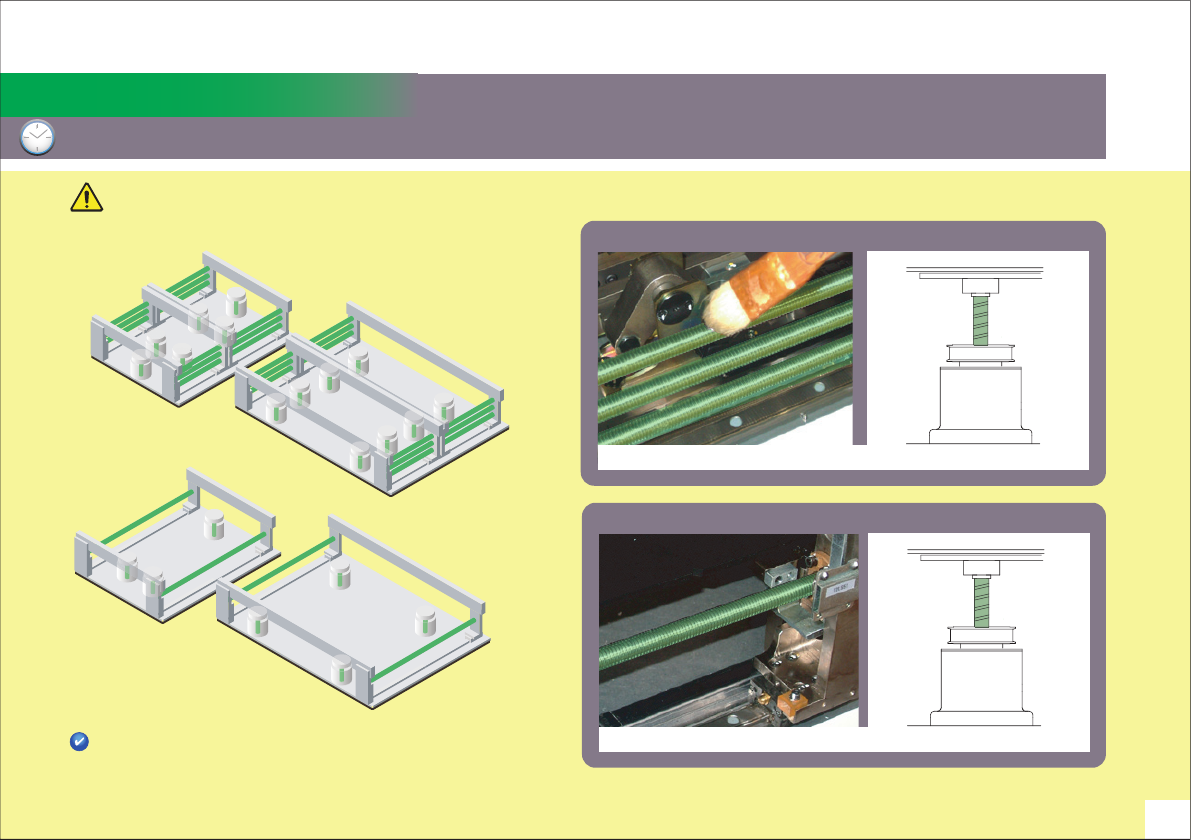

单、双搬运轨道
向宽度调节驱动部加油向宽度调节驱动部加油
加油之前请先关闭机器的主电源开关。
宽度调节滚珠丝杆 CZ轴滚珠丝杆
涂敷NS7或者MULTEMP SRL
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
宽度调节滚珠丝杆：3.75 cc
CZ轴滚珠丝杆：0.9 cc
宽度调节滚珠丝杆 CZ轴滚珠丝杆
涂敷NS7或者MULTEMP SRL
注 意注 意
