89 每 12,000 小时 (每 1 年零 6 个月) 基座 清扫湿气分离器过滤器 清扫湿气分离器过滤器 过滤器 对过滤器吹气除尘。 首先、请取出过滤器。 污染严重时，请更换过滤器。 之后、请继续在停止供应空气的状态下清扫 真空泵过滤器。 过滤器 制造商： SMC 型号： AM-EL350 (图号： H3028B ) 关于详细内容请参考 《 NXTIII 机械手册》 - 「5. 保养」 。 ・ 请在停止气源供应后降低配管内的压力。不马…
88
每12,000小时 (每1年零6个月)
单、双搬运轨道

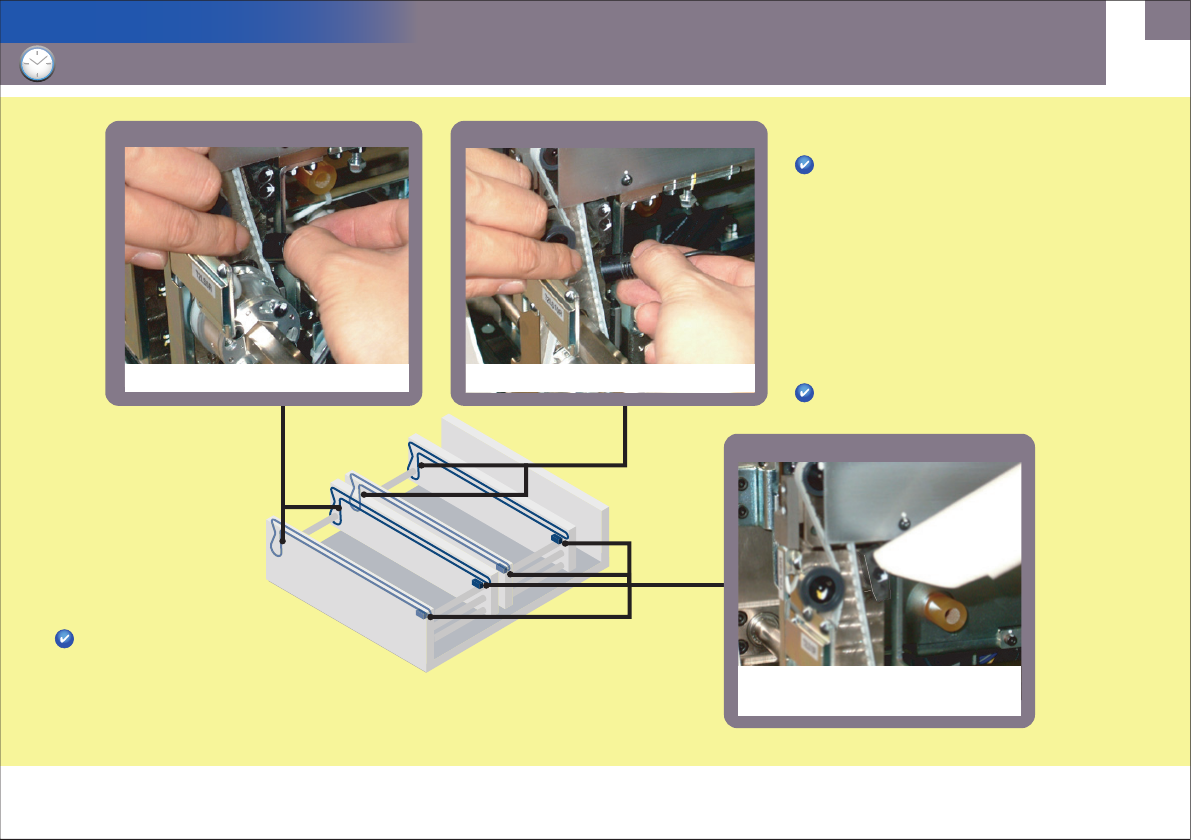

测定搬运轨道传送带的张力测定搬运轨道传送带的张力
・测定结果不在容许值范围内时，必须进行调整。
详细内容请参照《NXTIII 机械手册》「5.预防保养」-「搬运轨道传送带张力的检查」。
・对于单搬运轨道，只测定通道1。
在M3-3模组的测定位置附近安装了传送带
清洁器。在测定时清洁器会成为障碍，
请预先将其取下。
测定后，请清扫传送带清洁器。
请依据以下数值调整张力：
通道1：314±30 Hz
通道2：255±20 Hz
通道2通道1
传送带清洁器
除去毛刷上附着的垃圾
容许张力(Hz): 201～344 容许张力(Hz): 145～245
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
89
每12,000小时 (每1年零6个月)
基座

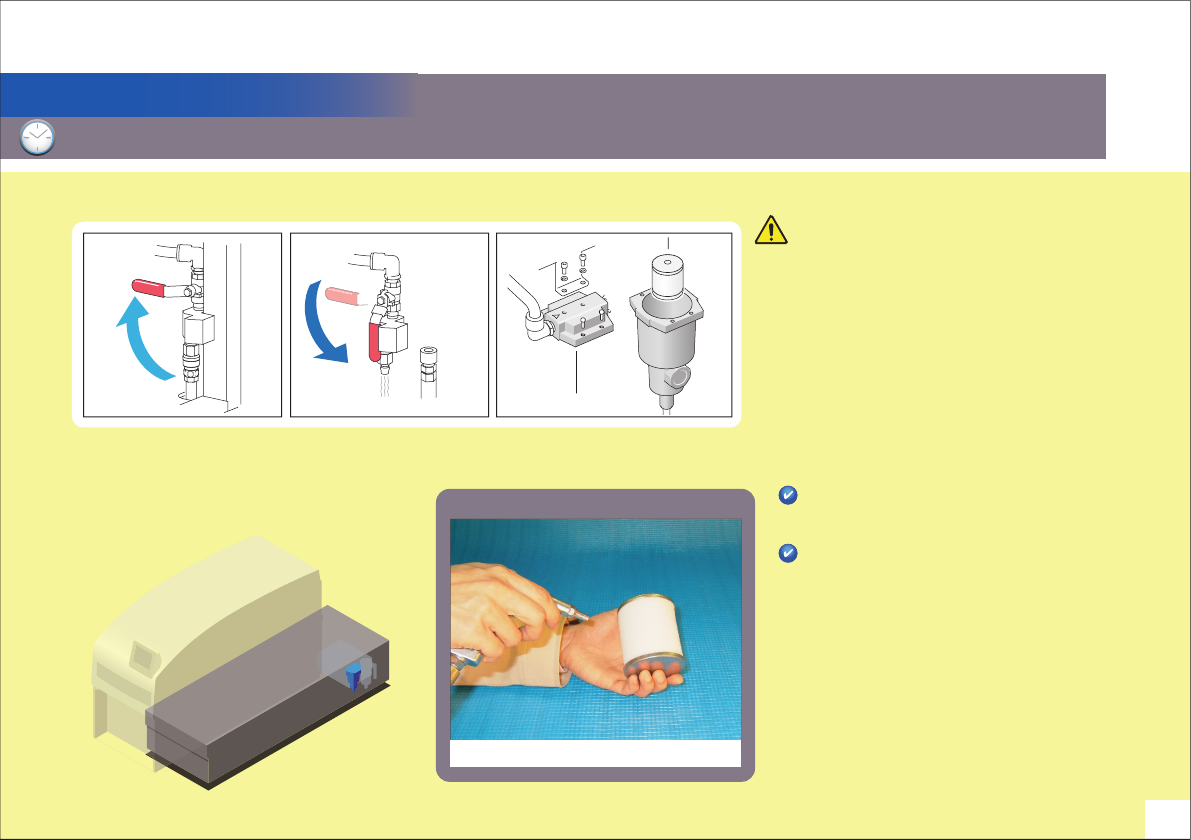

清扫湿气分离器过滤器清扫湿气分离器过滤器
过滤器
对过滤器吹气除尘。
首先、请取出过滤器。
污染严重时，请更换过滤器。
之后、请继续在停止供应空气的状态下清扫
真空泵过滤器。
过滤器
制造商：SMC
型号：AM-EL350(图号：H3028B)
关于详细内容请参考《NXTIII 机械手册》-「5. 保养」。
・请在停止气源供应后降低配管内的压力。不马上进行时，
可能发生因气体从供应部喷出而受伤的危险。
・请注意在进行安装和取出过滤器的作业中，其他作业者
不能将模组插入。否则可能发生因身体被机器夹住而受
重伤的危险。
为了暂停供气请转动手柄。 为了降低管内气压，请先
拔掉输气管，再将手柄扳
回原位。
取出过滤器。
・作业之前请先关闭机器的主电源开关。
1
1
2
2
3
3
注 意注 意
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
90
每12,000小时 (每1年零6个月)
基座

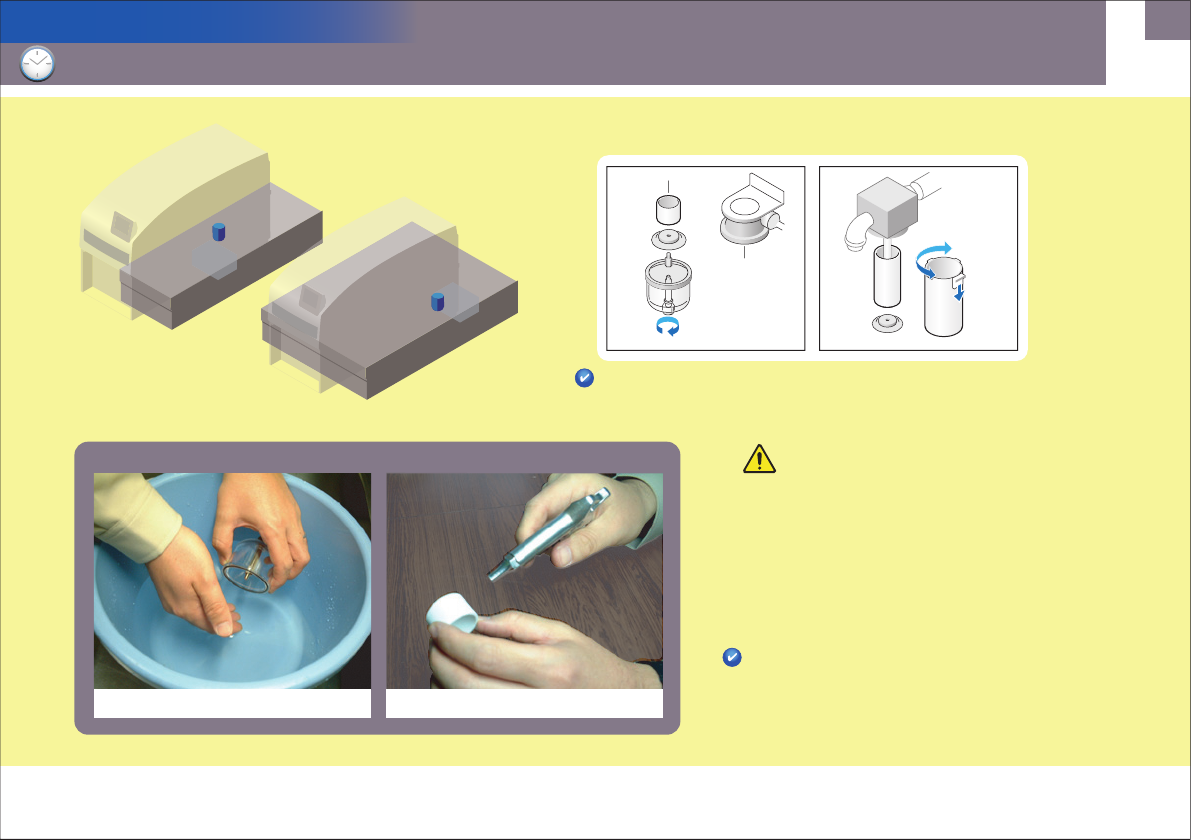

清扫真空泵过滤器清扫真空泵过滤器
首先、请取出过滤器。
污染严重时，请更换过滤器。
清扫后，请按照与拆卸相反的步骤安装。
・清扫之前请事先暂停供气并降低管内气压。如果不
暂停供气并并降低管内气压，则可能碰到供气口喷
射出的气体而受伤。
・请注意在进行安装和取出过滤器的作业中，其他
作业者不能将模组插入。否则可能发生因身体被机器
夹住而受重伤的危险。
关于详细内容请参考《NXTIII 机械手册》-「5.保养」。
真空泵过滤器
用中性洗涤剂清洗过滤器套。
用气枪为过滤器除尘。
M3-3
M3-3
M6-3
M6-3
注 意注 意
