74 每 12,000 小时 (每 1 年零 6 个月) 废料带处理单元为导轨加油为导轨加油注意注意废料带处理单元的切刀非常危险。在搬运或清扫时请注意手指不要接近。需要预先从机器上取下废料带处理单元。详细内容请参照《 NXTIII 机械手册》「 8. 部件的更换」-「废料带处理单元的更换」。导轨润滑油嘴注入 Daphne Eponex No.2 。基座板加油量如下所示。请注入适量润滑油。加油位置沾染污…

每每 12,00012,000 小时小时

润滑油: Daphne Eponex No.2(出光)(K3031M)、NS7(NSK)(K3035K)、

Mobilith SHC460WT(Mobil)(K3036W)、

MULTEMP SRL(协同油脂)(K3031X)、

MDV235-ZB(黑田精工)(K3032K)

准备物品

六角扳手一套、干燥机、气枪、润滑油枪套件、布、棉签、螺丝刀一套、

中性洗涤剂、扳手、刷子(用于涂敷润滑油)、张力计、

O型圈更换治具(PM072M0）、治具扳手(PB00EYx）、

扭矩螺丝刀(AA9ZTxx)(2AGKHJ0013xx)、机械阀加油治具(2AGTHJ0066xx)

作業一覧

加油

清扫

加油

点检

清扫

加油

点检

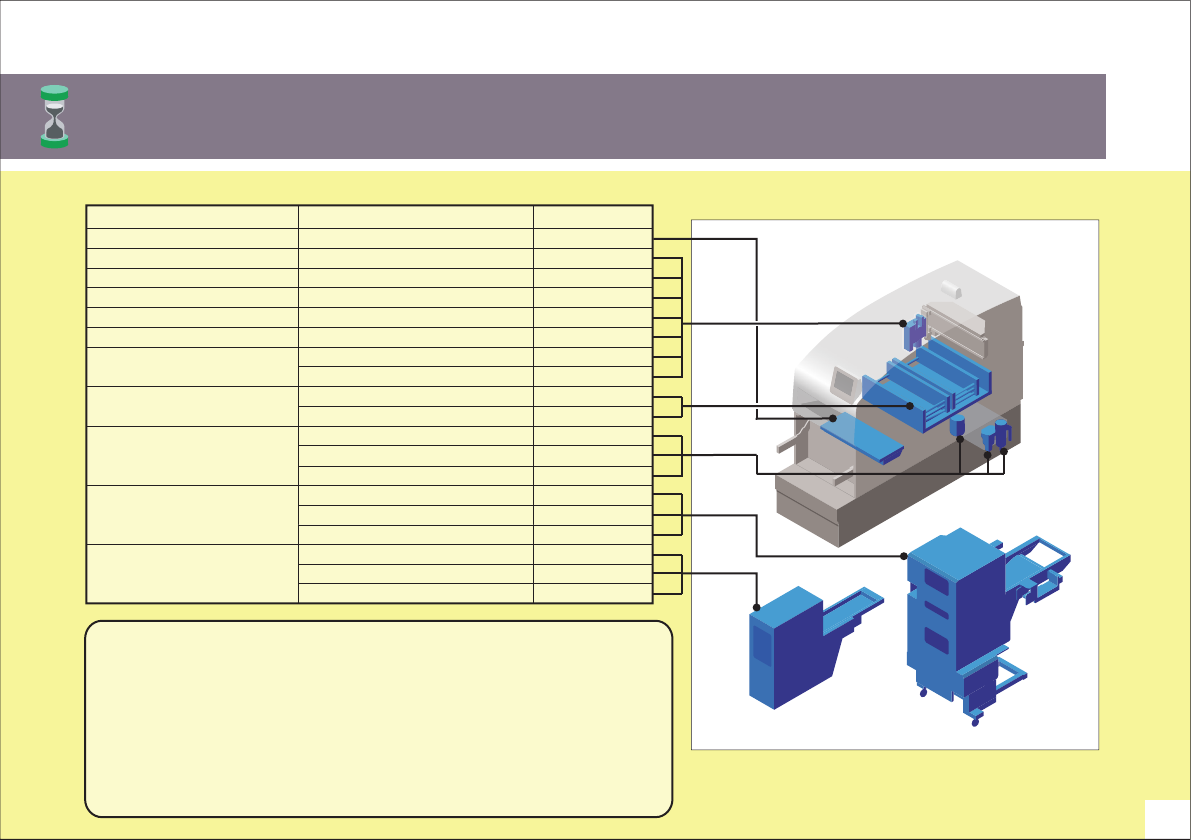

操作一览

箇所

操作

料盘单元-LT

料盘单元-LTC

加油

清扫

加油

点检

加油

点检

H01, H02(F)

工作头

H08M(Q)

工作头

H12HS(Q), V12

工作头

H24

工作头

废料带处理单元

H04S(F), H08(Q)

工作头

双搬运轨道

单搬运轨道

驱动部

皮带张力

料盘托架

皮带张力

料盘挡块

TY轴离合器

导轨

驱动部

湿气分离器

真空泵过滤器

空气调节器

驱动部/机械阀

电路板BKT保护带

宽度调节驱动部/

轴

搬运皮带张力

基座

料盘单元-M

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

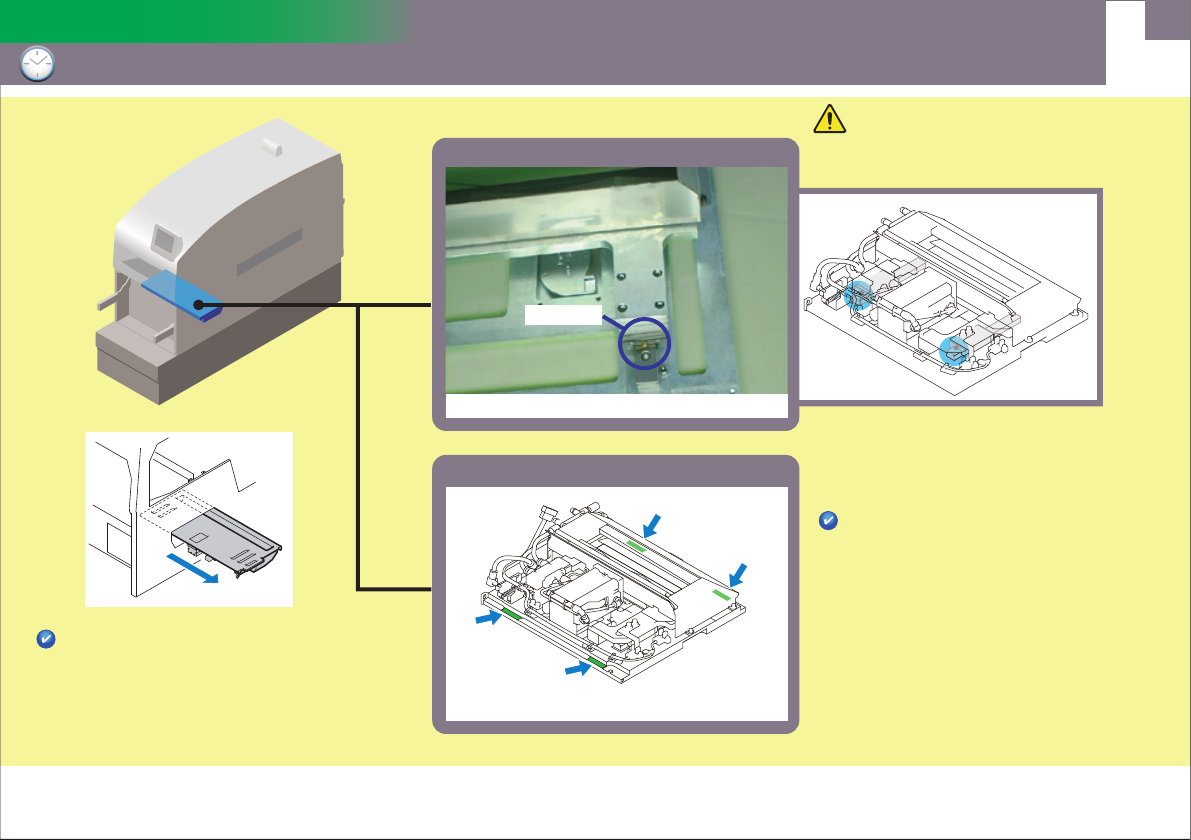

每12,000小时 (每1年零6个月)

废料带处理单元

为导轨加油为导轨加油

注意注意

废料带处理单元的切刀非常危险。

在搬运或清扫时请注意手指不要接近。

需要预先从机器上取下废料带处理单元。

详细内容请参照《NXTIII 机械手册》

「8.部件的更换」-「废料带处理单元的更换」。

导轨

润滑油嘴

注入Daphne Eponex No.2。

基座板

加油量如下所示。

请注入适量润滑油。

加油位置沾染污垢时，

请使用干净的布擦拭。

导轨: 0.19 cc/1个

基座板: 0.9 cc/1个

(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6 cc/1次)

M6-3：4处

M3-3：2处

涂敷Daphne Eponex No.2

xmmyWpmN

Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR

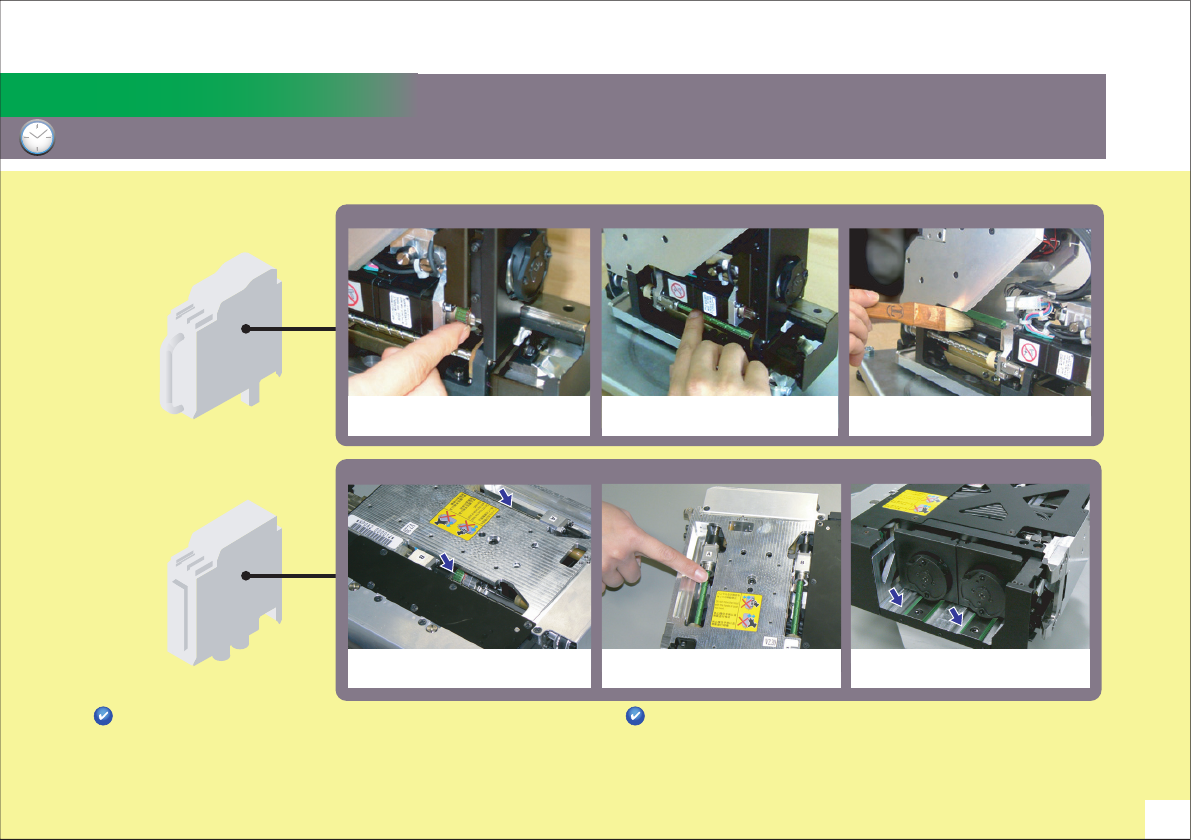

每12,000小时 (每1年零6个月)

H01, H02(F)工作头

向驱动部加油向驱动部加油

Q轴齿轮

Z轴滚珠丝杆

Z轴导轨

涂敷Mobilith SHC460WT

涂敷Daphne Eponex No.2

需要预先从机器上取下工作头。

详细内容请参照《NXTIII 机械手册》

「4.基本操作」-「贴装工作头的拆除/安装」。

Q1, Q2轴齿轮 Z1, Z2轴滚珠丝杆 Z1, Z2轴导轨

涂敷Mobilith SHC460WT

涂敷Daphne Eponex No.2

H01

H02(F)

涂敷Daphne Eponex No.2

加油量如下所示。请适量涂敷润滑油。

加油位置沾染污垢时，请使用干净的布擦拭。

Q轴齿轮：0.1 cc

Z轴滚珠丝杆：0.117 cc

Z轴导轨：0.292 cc

Q1, Q2轴齿轮：0.1 cc

Z1, Z2轴滚珠丝杆：0.117 cc

Z1, Z2轴导轨：0.292 cc
