51 每4,000小时（每6个月） XY 机械手 为 为 X 轴平型电缆加油 轴平型电缆加油 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净的布擦拭。 请向平型电缆的表面和电缆与电缆之间涂敷润滑油。 M3-3, X 轴平型电缆： 1.0 cc M6-3, X 轴平型电缆： 1.2 cc 线性马达 线性标尺 筋板 请不要在距离筋板 50mm 的范围内涂敷润滑油。 请确认卷绕在平型电缆上的纤维胶带(银色)的状态。 如果发…
每4,000小时（每6个月）
XY机械手
50

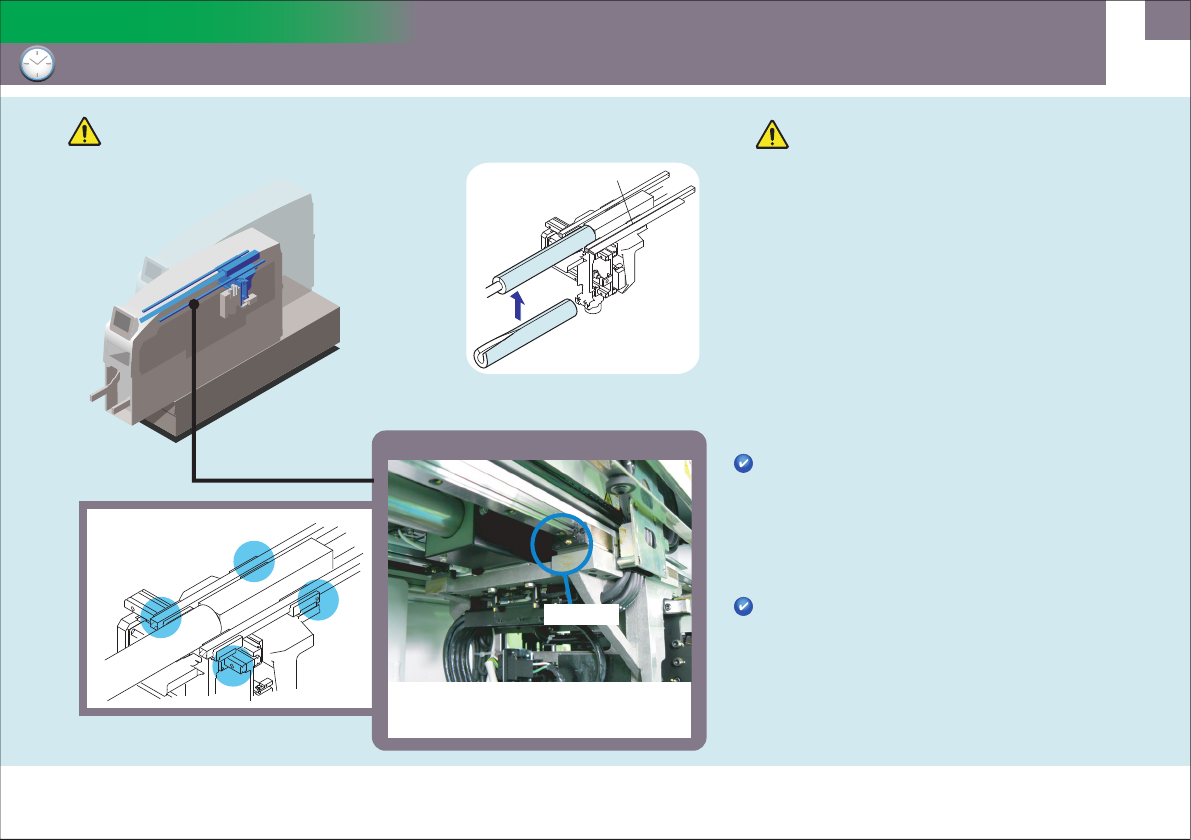

向向 M3-3, YM3-3, Y 轴加油轴加油
注 意注 意
4 处
Y轴导轨
注入NS7或者MULTEMP SRL
润滑油嘴
・
在模组内作业时，请在线性马达的轴降到常温后
再装上保护套。
・请不要将磁卡、手表、精密仪器等接近线性马达。
・运转刚刚停止时，请不要直接接触线性马达的轴
和线圈部分。有可能因高温而被灼伤。
・请使用心脏起搏器的用户不要靠近Y轴。
・由于磁力的作用，在加油时润滑油枪有可能被线性
马达强力吸引，请注意。
加油位置沾染污垢时，请使用干净的布擦拭。
加油量如下所示。请注入适量润滑油。
Y轴导轨: 0.9 cc
(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6 cc/1次)
保护套(AA4NB0x)
线性马达
线性标尺
加油后，请确认在以下位置上没有附着润滑油。
附着了润滑油时，请使用不会掉下线头的干净的
干布擦拭。
・元件相机上面
・线性标尺等
・吸嘴置放台 ・搬运轨道
注 意注 意
作业前请切断机器的主电源。
・
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
51
每4,000小时（每6个月）
XY机械手

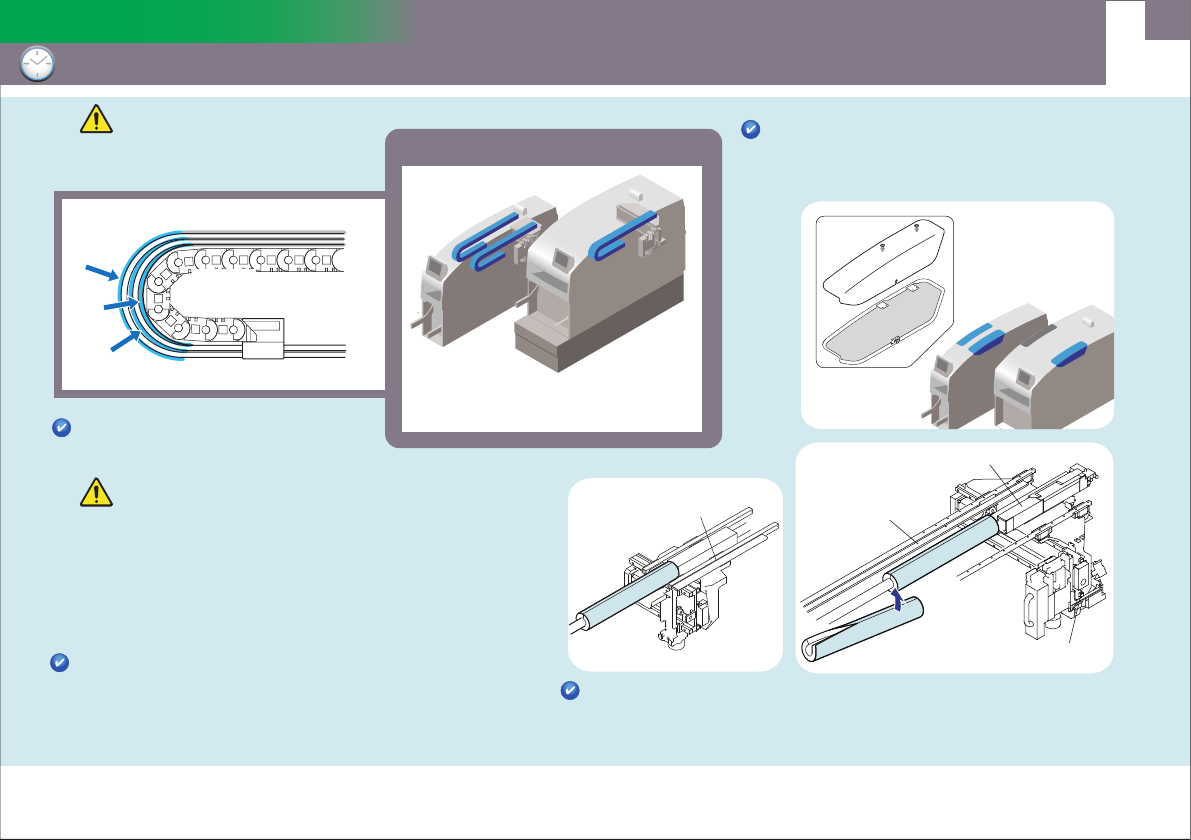

为为 X 轴平型电缆加油轴平型电缆加油
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
请向平型电缆的表面和电缆与电缆之间涂敷润滑油。
M3-3, X轴平型电缆：1.0 cc
M6-3, X轴平型电缆：1.2 cc
线性马达
线性标尺
筋板
请不要在距离筋板50mm的范围内涂敷润滑油。
请确认卷绕在平型电缆上的纤维胶带(银色)的状态。
如果发现剥落、浮起、破损等现象，请中止作业并
与本公司或者代理商联系。
・元件相机上面
・线性标尺等
・
吸嘴置放台
加油后，请确认在以下位置上没有附着润滑油。
附着了润滑油时，请使用不会掉下线头的干净的干布擦拭。
涂敷SUMITEX 353(K6443)
X轴平型电缆
注 意注 意
注 意注 意
作业前请切断机器的主电源。
线性马达
线性标尺
X轴齿轮盖板
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
52
每4,000小时（每6个月）
XY机械手

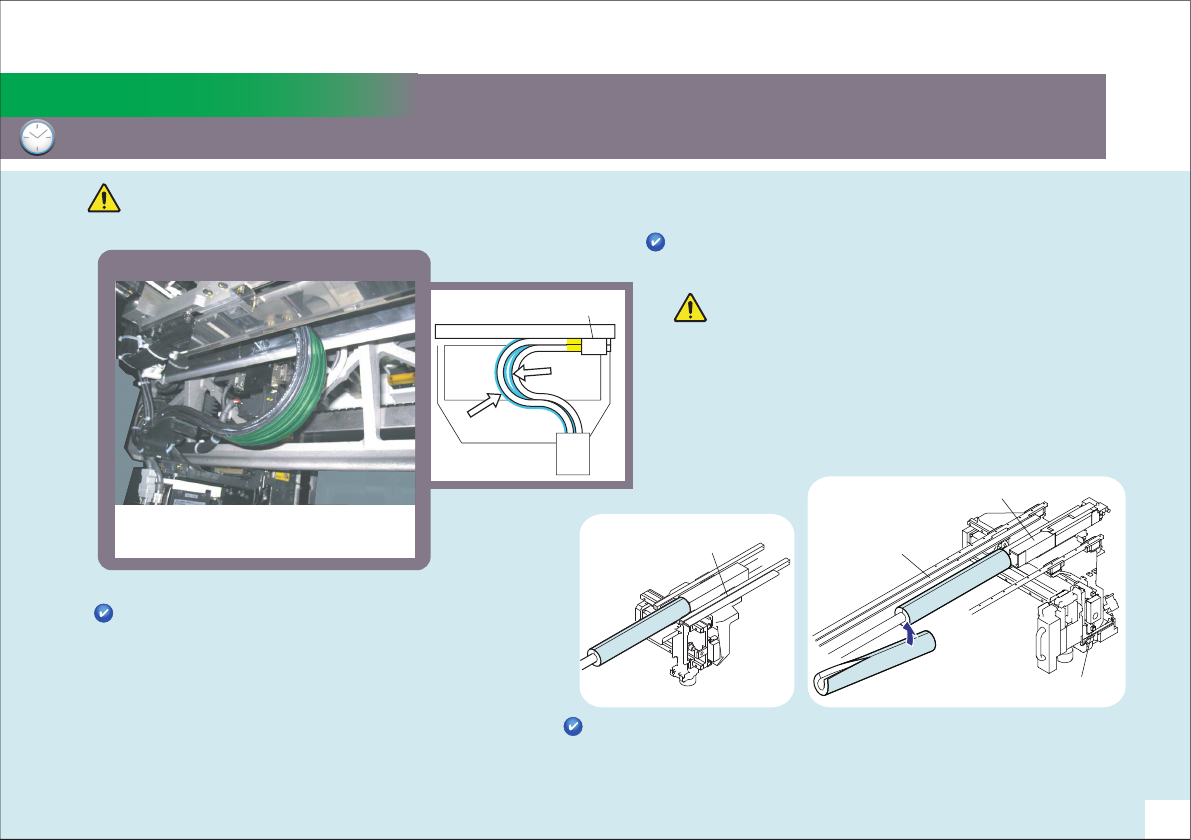

为为 Y 轴平型电缆加油轴平型电缆加油
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
请向平型电缆的表面和电缆与电缆之间
涂敷润滑油。
M3-3, Y轴平型电缆(左侧)：1.2 cc
M3-3, Y轴平型电缆(右侧)：0.8 cc
M6-2, Y轴平型电缆：3.0 cc
线性马达
线性标尺
请不要在距离筋板50mm的范围内涂敷润滑油。
・元件相机上面
・线性标尺等
・
吸嘴置放台
加油后，请确认在以下位置上没有附着润滑油。
附着了润滑油时，请使用不会掉下线头的干净的干布擦拭。
涂敷SUMITEX 353(K6443)
Y轴平型电缆
请确认卷绕在平型电缆上的纤维胶带(银色)的状态。
如果发现剥落、浮起、破损等现象，请中止作业并
与本公司或者代理商联系。
注 意注 意
注 意注 意
作业前请切断机器的主电源。
向Ｙ轴平型电缆加油时，请取下维修保养门。
取下方法请参照「NXT III机械手册」的
「５．预防保养」－「XY机械手平型电缆的加油」。
线性马达
线性标尺
X轴齿轮盖板
