76 每 12,000 小时 (每 1 年零 6 个月) H04, H04S(F), H08(Q) 工作头 向驱动部加油 向驱动部加油 需要预先从机器上取下工作头 ｡ 详细内容请参照《 NXTIII 机械手册》 「4 . 基本操作」-「贴装工作头的拆除/安装」。 Z 轴 滚珠丝杆 导轨轴 涂敷 Daphne Eponex No.2 涂敷 Daphne Eponex No.2 ( *1 ) Q 轴 齿轮 R 轴 齿轮 涂敷 Mobilit…
75

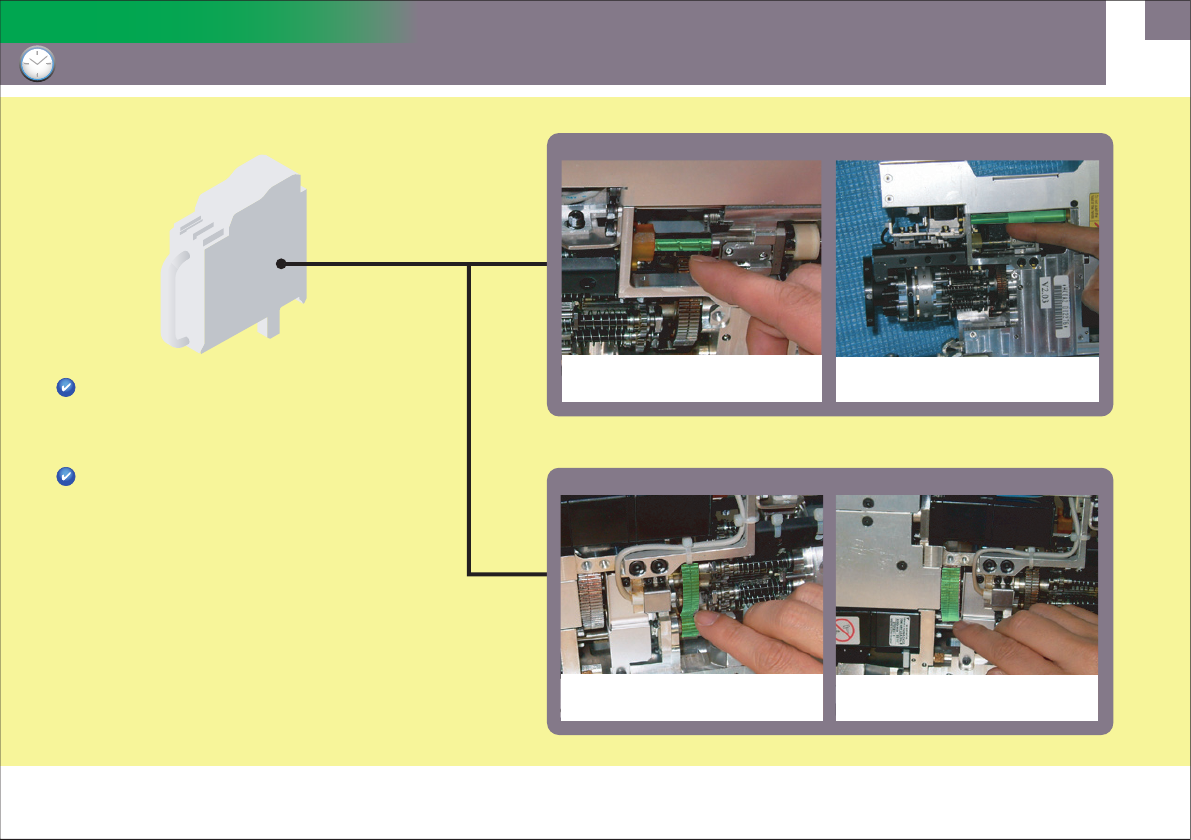

每12,000小时 (每1年零6个月)
H01, H02(F)工作头
向驱动部加油向驱动部加油
Q轴 齿轮
Z轴 滚珠丝杆
Z轴 导轨
涂敷Mobilith SHC460WT
涂敷Daphne Eponex No.2
涂敷Daphne Eponex No.2
需要预先从机器上取下工作头。
详细内容请参照《NXTIII 机械手册》
「4.基本操作」-「贴装工作头的拆除/安装」。
Q1, Q2轴 齿轮 Z1, Z2轴 滚珠丝杆 Z1, Z2轴 导轨
涂敷Mobilith SHC460WT
涂敷Daphne Eponex No.2
H01
H02(F)
涂敷Daphne Eponex No.2
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Q轴齿轮：0.1 cc
Z轴滚珠丝杆：0.117 cc
Z轴导轨：0.292 cc
Q1, Q2轴齿轮：0.1 cc
Z1, Z2轴滚珠丝杆：0.117 cc
Z1, Z2轴导轨：0.292 cc
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
76
每12,000小时 (每1年零6个月)
H04, H04S(F), H08(Q)工作头
向驱动部加油向驱动部加油
需要预先从机器上取下工作头｡
详细内容请参照《NXTIII 机械手册》
「4.基本操作」-「贴装工作头的拆除/安装」。
Z轴 滚珠丝杆 导轨轴
涂敷Daphne Eponex No.2涂敷Daphne Eponex No.2
(*1)
Q轴 齿轮 R轴 齿轮
涂敷Mobilith SHC460WT
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Z轴滚珠丝杆：0.082 cc
<H04>
<H08(Q)>
导轨轴：0.078 cc
Q轴齿轮：0.18 cc
R轴齿轮：0.26 cc
Z轴滚珠丝杆：0.082 cc
<H04S(F)>
导轨轴：0.078 cc
Q轴齿轮：0.18 cc
R轴齿轮：0.26 cc
Z轴滚珠丝杆：0.07 cc
导轨轴：0.063 cc
Q轴齿轮：0.138 cc
R轴齿轮：0.224 cc
涂敷Mobilith SHC460WT
(*1)对H04S工作头涂敷NS7或者MULTEMP SRL。
xmmyWpmN
xmmyWpmN
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
Downloaded at 2015/12/11 10:12:927 by 3NED4114 DL#q4056YqR
77
每12,000小时 (每1年零6个月)
Ｈ08M(Q)工作头
向驱动部加油向驱动部加油
Z轴 滚珠丝杆 导轨轴
涂敷Daphne Eponex No.2涂敷NS7或者MULTEMP SRL
需要预先从机器上取下工作头｡
详细内容请参照《NXTIII 机械手册》
「4.基本操作」-「贴装工作头的拆除/安装」。
給加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Z轴滚珠丝杆： 0.086 cc
导轨轴： 0.082 cc
