www.pemtron.com
18

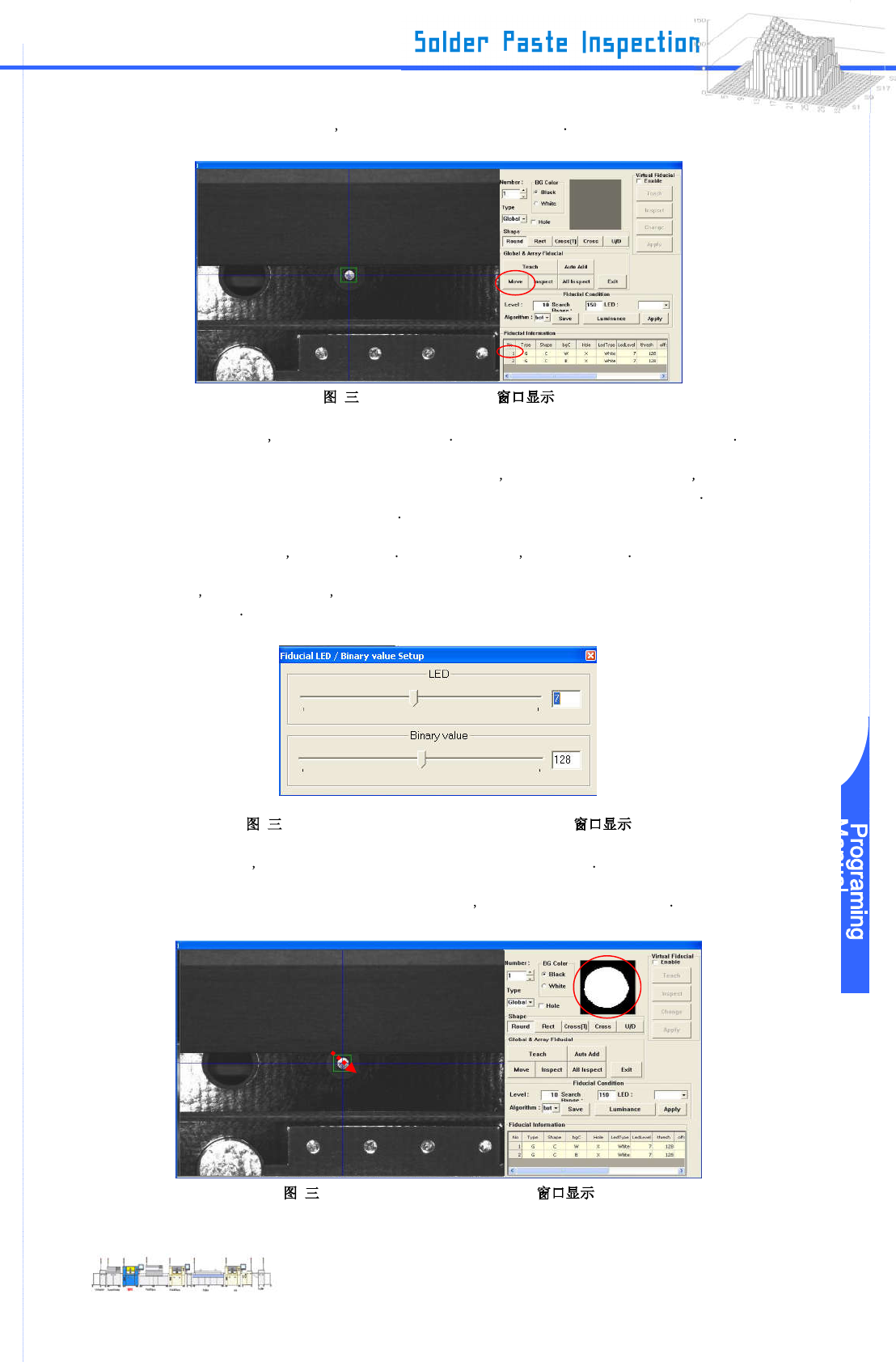

Step 2: “Board Data” 窗口显示 那么点击 “Set Fiducial Mark”
-2-31 “Board Data”
Step 3: 当右击窗口内部 照相机移动到一个新的位置 调整定位标记以便它将成为窗口中心的位置
这 样 做 , 如 果 造 成 你 几 乎 看 不 清 定 标 记 的 原 因 如 窗 口 看 起 来 太 暗 或 太 亮 当 你 点 击
“LED/Binary Value”时“Fiducial LED / Binary value Setup” 窗口将被显示 请你改变
和调节 LED 值以便能容易地看到它
当你使设定值越小 整个窗口会变暗 当你使设定值越大 整个窗口会变亮
然而 当你改变这个值时 它将不会被反射除非你在“Setting Fiducial Dialog”窗口上点击
“Grab”
-2-32 “Fiducial LED / Binary value Setup”
当调整完成时 关闭 “Fiducial LED / Binary value Setup” 窗口
Step 4: 当你用鼠标拖动并环绕位于窗口中心的定位标记 影像图将显示在右侧的窗口上
-2-33 “Setting Fiducial Dialog”
Drag by
the mouse
www.pemtron.com
19

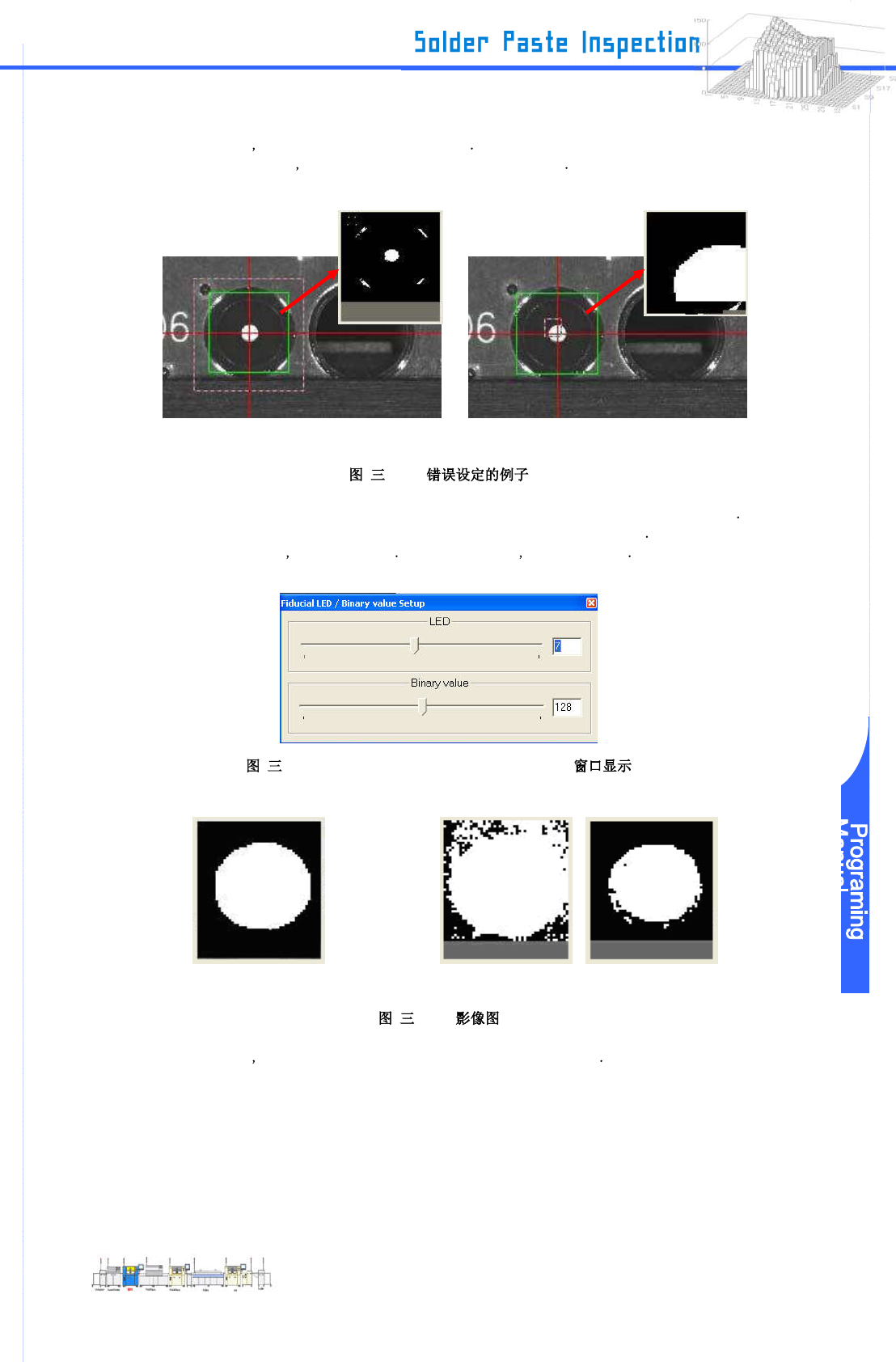

在这种情况下 建议包围定位基准一倍半的空间
如果窗口太大或太小 你将无法捕获标记或高精度补偿识别标记
[ 标记设定太大 ] [ 标记设定太小 ]
-2-34
Step 5: 当你点击“LED/Binary Value”时将显示“Fiducial LED / Binary value Setup” 窗口 调
整变化 Binary value 以便“IMAGE”的二进位影像能显示清晰的黑色和白色
当你使设定值越小 整个窗口会变亮 当你使设定值变大 整个窗口会变暗
-2-35 “Fiducial LED / Binary value Setup”
[ 最佳识别标记状态 ] [ 太亮 ] [ 太暗 ]
-2-36
当调整完成时 请关闭“Fiducial LED / Binary value Setup” 窗口
www.pemtron.com
20
Step 6: 在“Setting Fiducial Dialog” 窗口上点击“Teaching” 当定位标记位于窗口中心时
“Teaching” 完成
-2-37 “Setting Fiducial Dialog”
如果在“Fiducial Info”里 Number 1 的数据存在 用类似的方式重复步骤 3 到 7 到 Number 1.
Step 7: 当所有的“Teaching”步骤完成 点击“Inspection”并检查定位标记是否真实地识别
III-2-8 2D
Step 1: 当你完成先前的检查 见第三节-2-7 Step 8 使用 “Inspection” 单击“Close” 如
-2-35 随着“Setting Fiducial Dialog”窗口左边不变化的 消息 “Do you want to perform
automatic 2D calibration?” 显示 当完成后 点击“Yes”
-2-38
Step 2: “2D LED Calibration” 窗口显示 检查“MIN”和“MAX”值 当完成时 请点击“OK”
* 因为焊锡的亮度水平在这里设定 如果最小是 90 和最大是 200 范围 90 到 200 之间被指定为
焊锡
-2-39 “2D LED Calibration”
