www .pemtron.com 50 III-8-1 在这里 所说 的 是如何 从焊 盘 表面 量测 焊锡印 刷高 度 以 便进 行更精 确的 检查 从焊 盘表 面量 测表面 抵制 值 并指定偏移量作为修正值当执行检查时 Step 1 : 选择 Bare Setup 的“ T eac h ”在 Board Dat a 窗口 -8-1 Step 2 : Bare Board T eaching 菜单窗口显示 选择“ T each ” 8…
www.pemtron.com
49

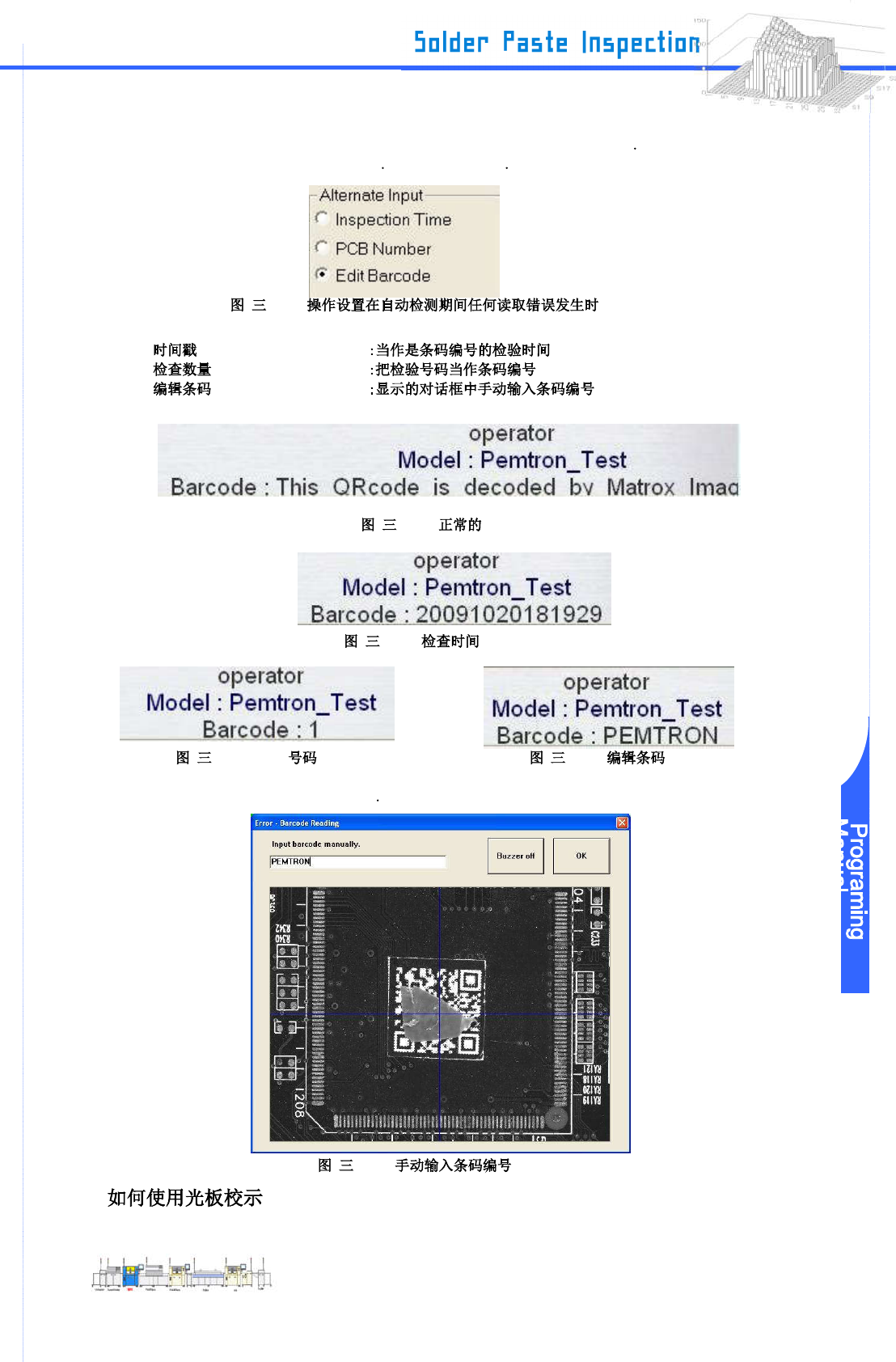

Step 11: 当读取错误发生在自动检查使用“Barcode reading error”时配置行动
读取结果显示在布局窗口右下角 这时条码设置结束
-7-11
.
.
.
-7-12
-7-13
-7-14 PCB -7-15
Step 12: 手动输入条码编号点击“OK”
-7-16
III-8
www.pemtron.com
50
III-8-1
在这里所说的是如何从焊盘表面量测焊锡印刷高度 以便进行更精确的检查 从焊盘表面量测表面抵制
值 并指定偏移量作为修正值当执行检查时
Step 1: 选择 Bare Setup 的“Teach”在 Board Data 窗口
-8-1
Step 2: Bare Board Teaching 菜单窗口显示 选择“Teach”
8-2 bare teaching
Teach ：
Load ：
Close ：
Step 3: 光板校学的“execution confirmation”对话框显示 所以选择“Yes”
-8-3
www.pemtron.com
51
Step 4: 执行光板校学,进程图表显示
如果你需要停止校示以任何理由 点击“ ”
8-4
Step 5: 当光板校学完成后 “Teaching data saving”对话框显示 输入数据名称保存它
8-5
Step 6: 当光板校学结束后 把焊盘表面和抵制表面的量测值作为修正值使用它来实施检查量测 焊盘表
面的量测结果显示在“ROI Analysis”对话框的 3D Bare.
8-6
8 7
