www .pemtron.com 45 III-7 III-7-1 本节说明如何操作条码读取设置 Step 1 : 从 “ Board Data ” 窗口选择 “ Set Barcode Mark ” -7-1 Step 2 : 条码读取设置对话框显示 -7-2 Step 3 : 从“ Barcode T ype ” 列表中选择要读取的条码 -7-3
www.pemtron.com
44

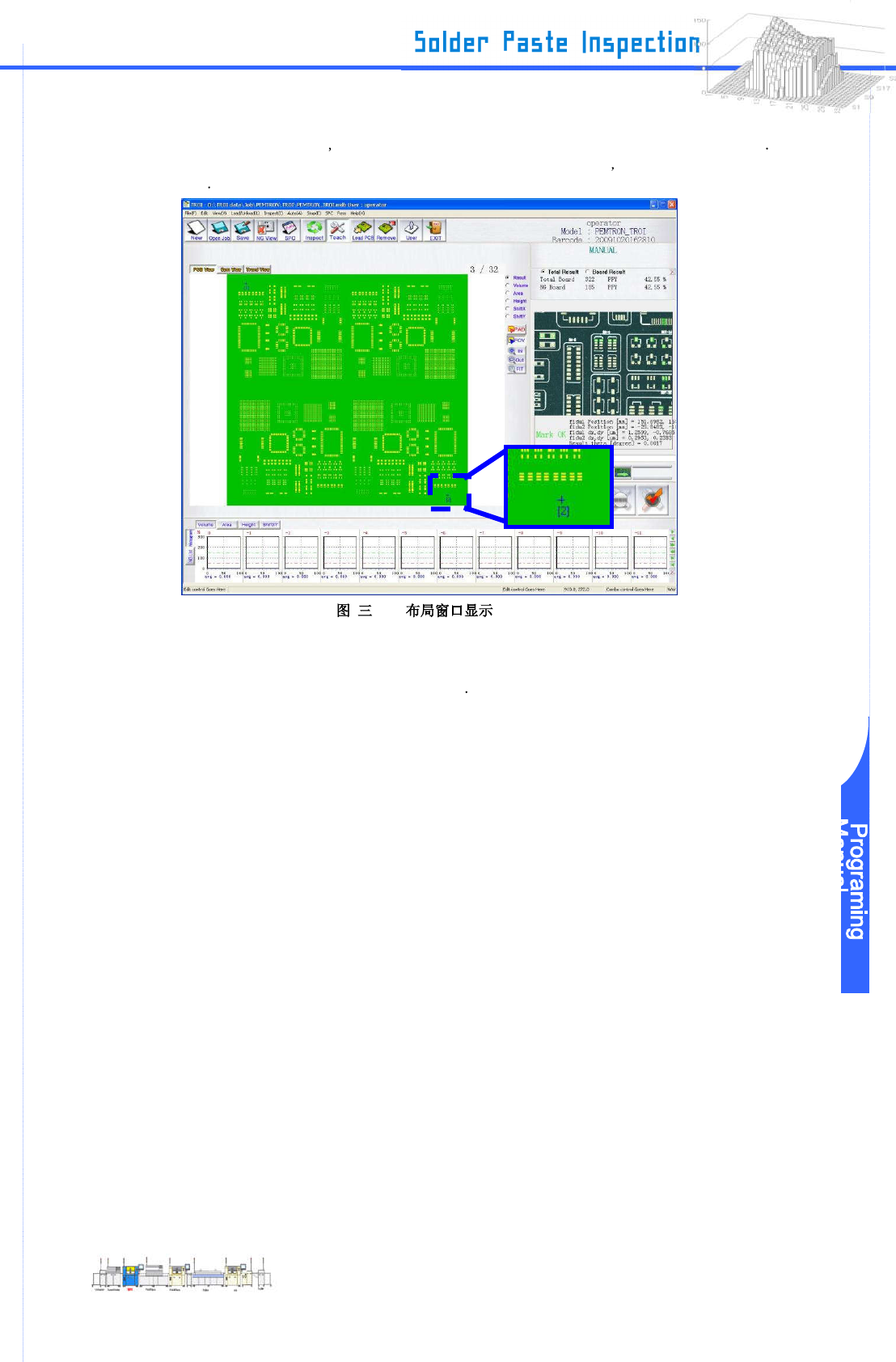

Step 8: 当所有上述的步骤完成后 配置正常的“Fiducial Mark”设置和“2D LED Calibration”设置
当阵地+[1], 这表明“Fiducial Mark” 在布局窗口上,显示的是改变了 这是虚拟基准制作数据
的末尾
-6-8
Step 9: 根据第三节-2-6 PCB 加载程序执行随后的程序
www.pemtron.com
45
III-7
III-7-1

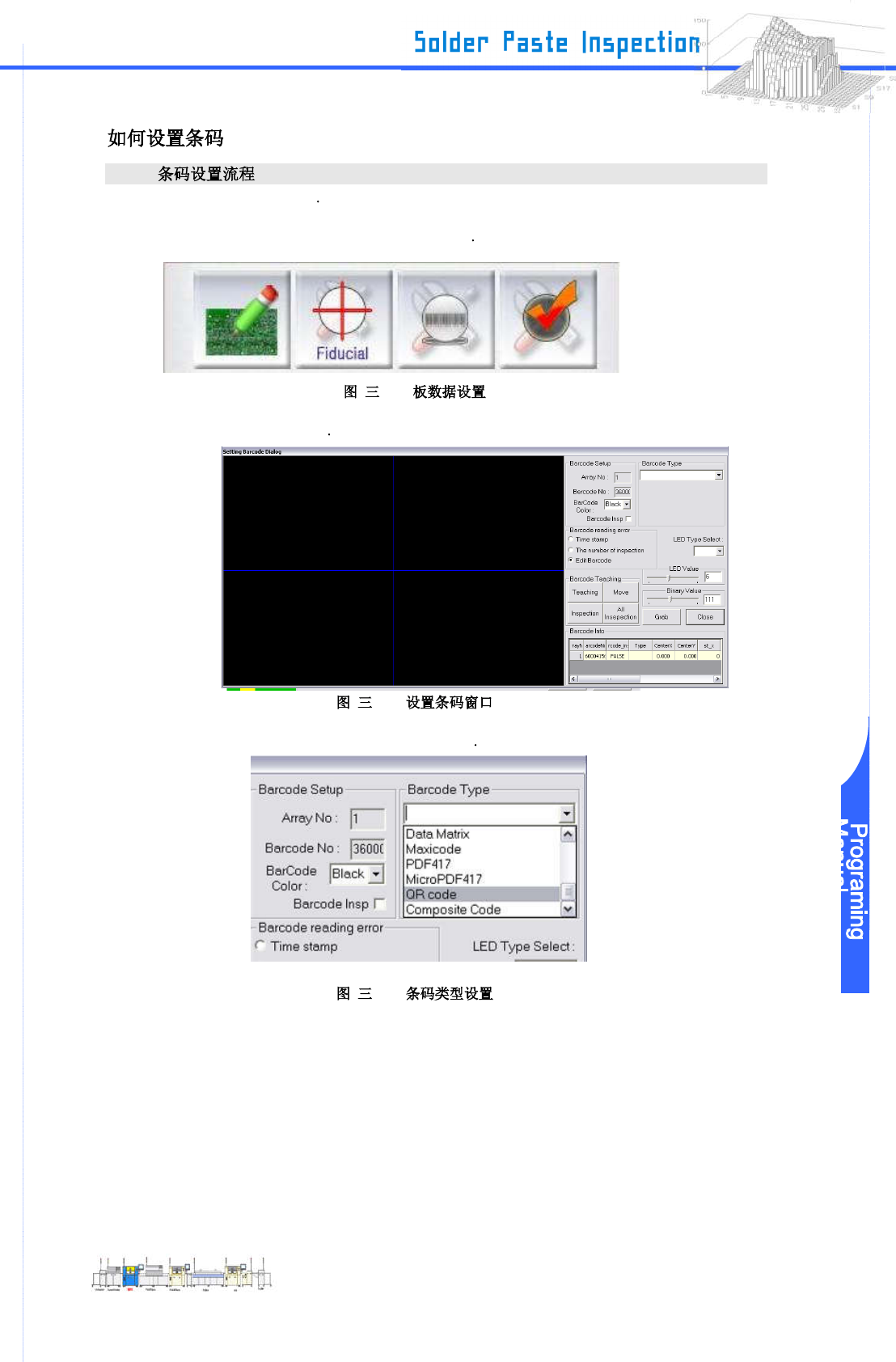

本节说明如何操作条码读取设置
Step 1: 从“Board Data” 窗口选择“Set Barcode Mark”
-7-1
Step 2: 条码读取设置对话框显示
-7-2
Step 3: 从“Barcode Type” 列表中选择要读取的条码
-7-3
www.pemtron.com
46

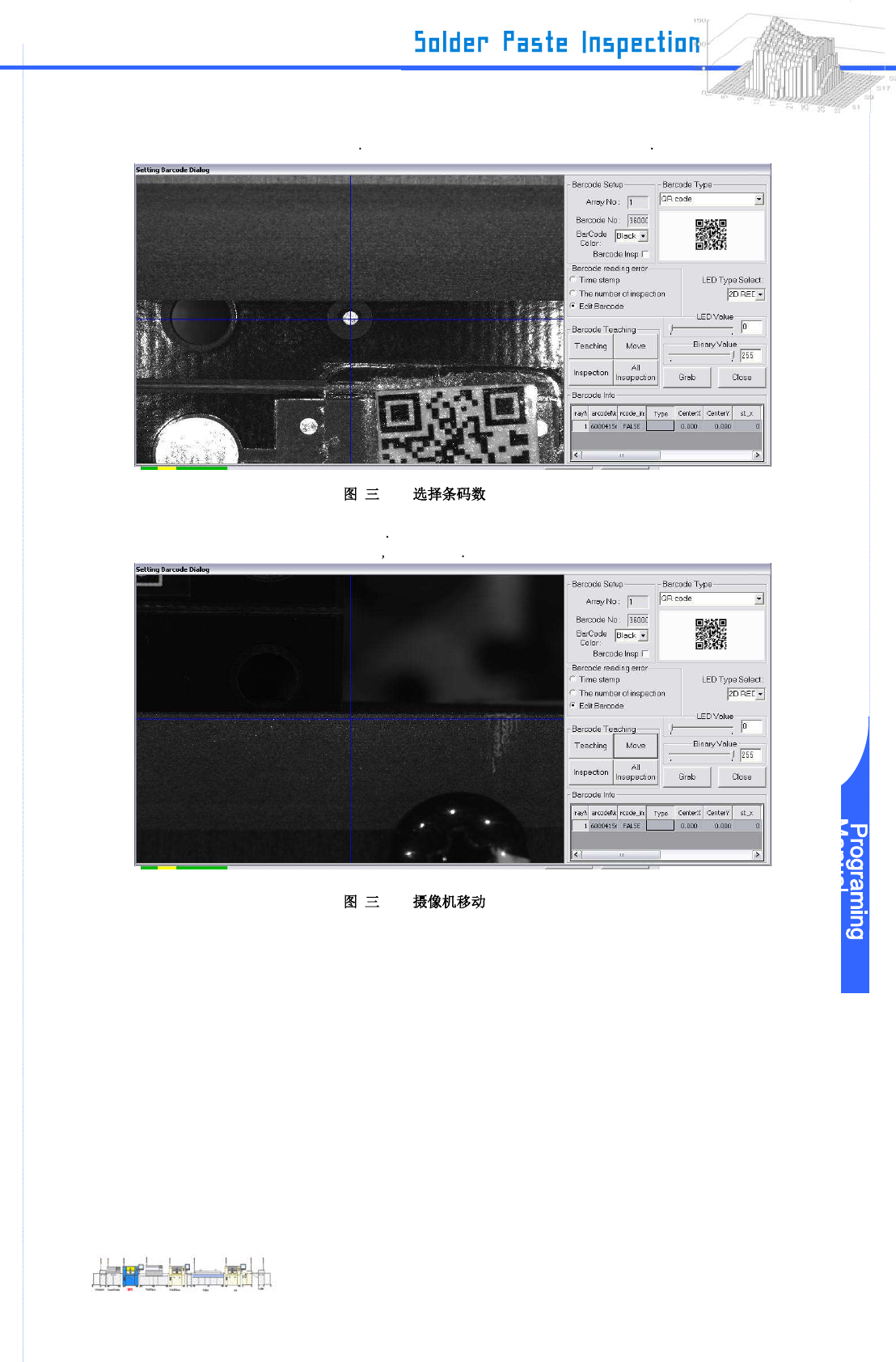

Step 4: 选择条码的“Barcode Info” 选择“Move”移动相机到初始的安装位置上
-7-4
Step 5: 移动相机位于要读取条码的位置上
放你放置鼠标在影像里并右键点击 摄像机移动
-7-5
