www .pemtron.com 21 Step 3 : 信息 “ Min. value ***, Max. value *** Which would you like to appl y ? ” 显示当完成时请点击 “ Y es ” Figure III-2-40 Message display III-3 III-3-1 Step 1 : 从任意选择一个 FOV 左击它移动鼠标在布局上呈现粉红色 FOV -3-1 Step…

www.pemtron.com

Step 6: 在“Setting Fiducial Dialog” 窗口上点击“Teaching” 当定位标记位于窗口中心时

“Teaching” 完成

-2-37 “Setting Fiducial Dialog”

如果在“Fiducial Info”里 Number 1 的数据存在用类似的方式重复步骤 3 到 7 到 Number 1.

Step 7: 当所有的“Teaching”步骤完成点击“Inspection”并检查定位标记是否真实地识别

III-2-8 2D

Step 1: 当你完成先前的检查见第三节-2-7 Step 8 使用 “Inspection” 单击“Close” 如

-2-35 随着“Setting Fiducial Dialog”窗口左边不变化的消息 “Do you want to perform

automatic 2D calibration?” 显示当完成后点击“Yes”

-2-38

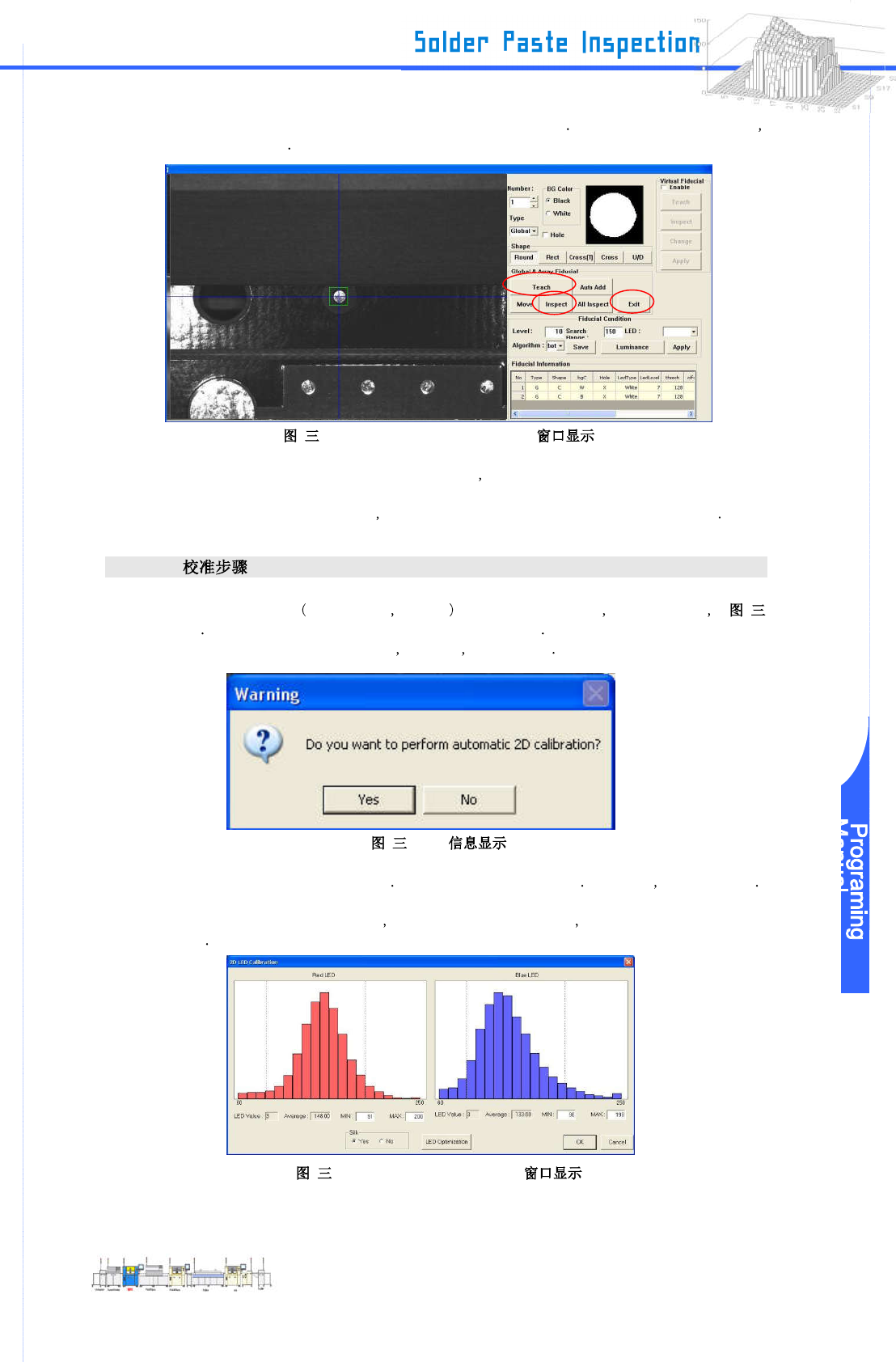

Step 2: “2D LED Calibration” 窗口显示检查“MIN”和“MAX”值当完成时请点击“OK”

* 因为焊锡的亮度水平在这里设定如果最小是 90 和最大是 200 范围 90 到 200 之间被指定为

焊锡

-2-39 “2D LED Calibration”

www.pemtron.com

Step 3: 信息 “Min. value ***, Max. value *** Which would you like to apply?” 显示当完成时

请点击 “Yes”

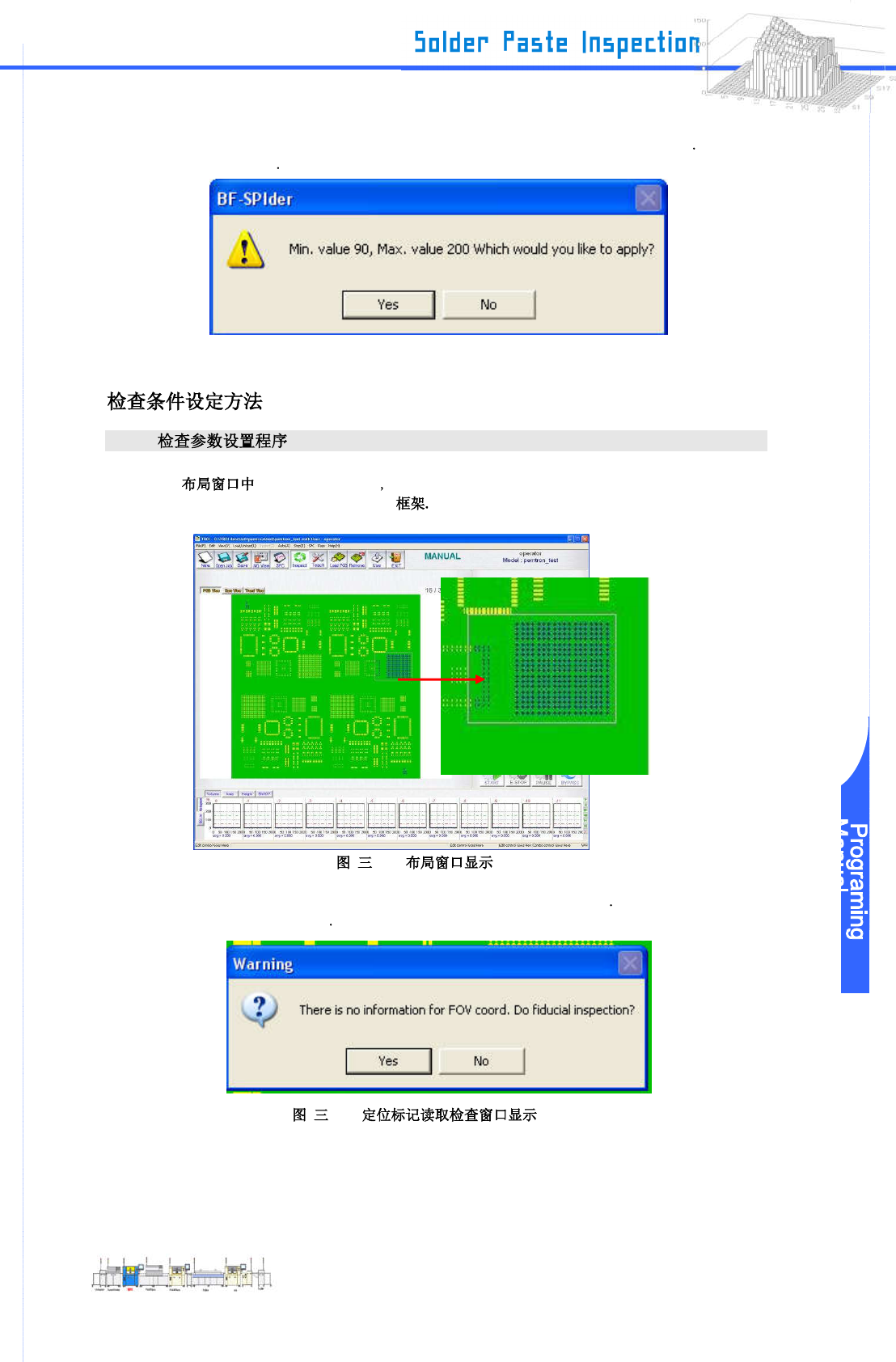

Figure III-2-40 Message display

III-3

III-3-1

Step 1: 从任意选择一个 FOV 左击它

移动鼠标在布局上呈现粉红色 FOV

-3-1

Step 2: “Fiducial Mark reading check” 对话显示如果定位标记未被读取选择“Yes” 并在读取

定位标记后选择“FOV”

-3-2

www.pemtron.com

Step 3: 自 FOV 影像显示选择一个检查 Pad 右键点击它

-3-3

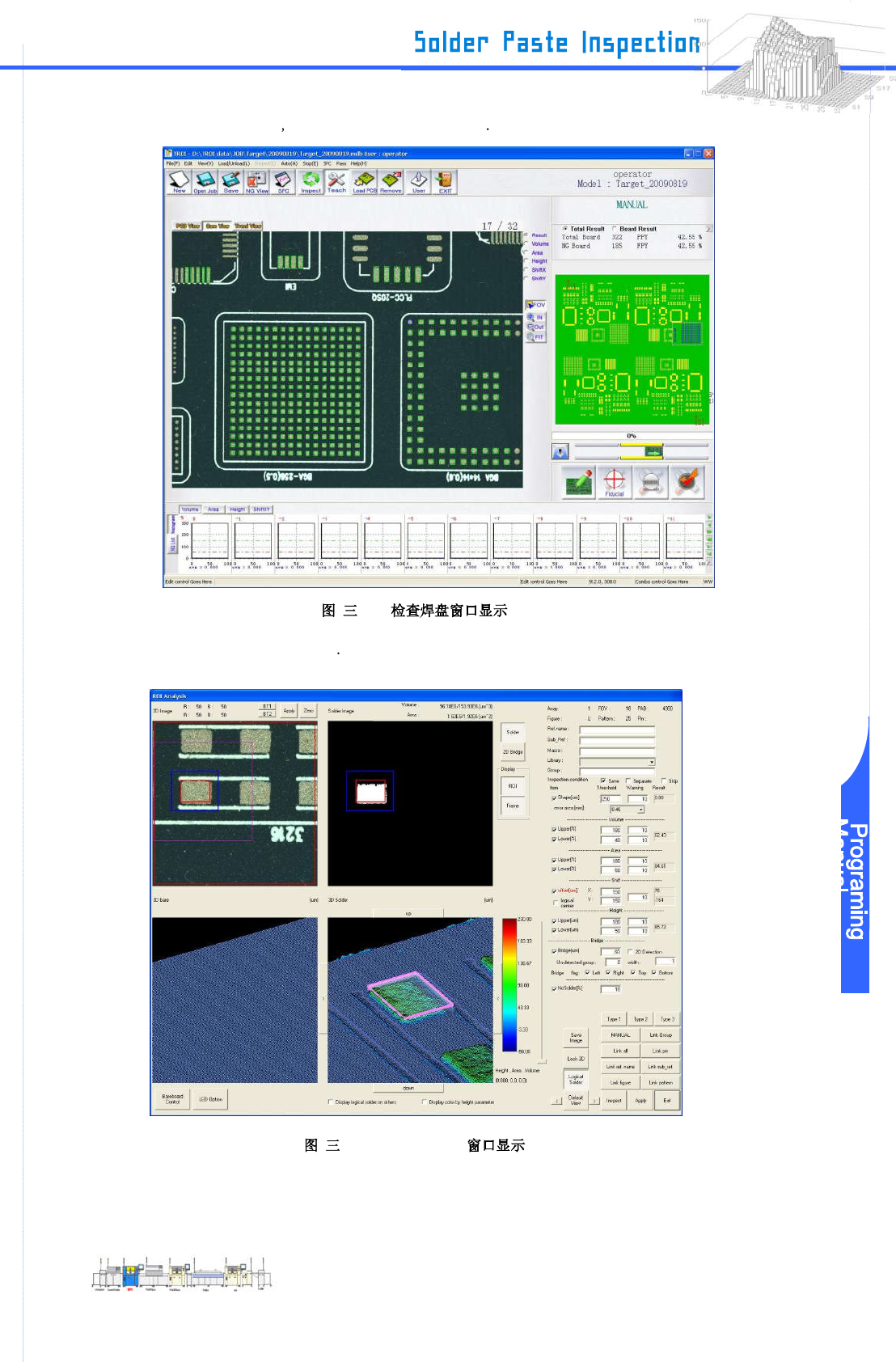

Step 4: 在“ROI Analysis” 显示

-3-4 ROI Analysis
