www .pemtron.com 24 Step 1 : 从主菜单点击 “ Auto ” -3-8 Step 2 : “ Insp ection Setup ” 窗口显示从三种模式之中选择然后点击“ St art ” 检测根据选定的模式开始 -3-9 “ Inspection Setup ” ・《 Inspection Mode 》这是用于正常的检测 PCB 一块一块地装入检测它并搬出它执行串行检查・《 Repeat …

www.pemtron.com

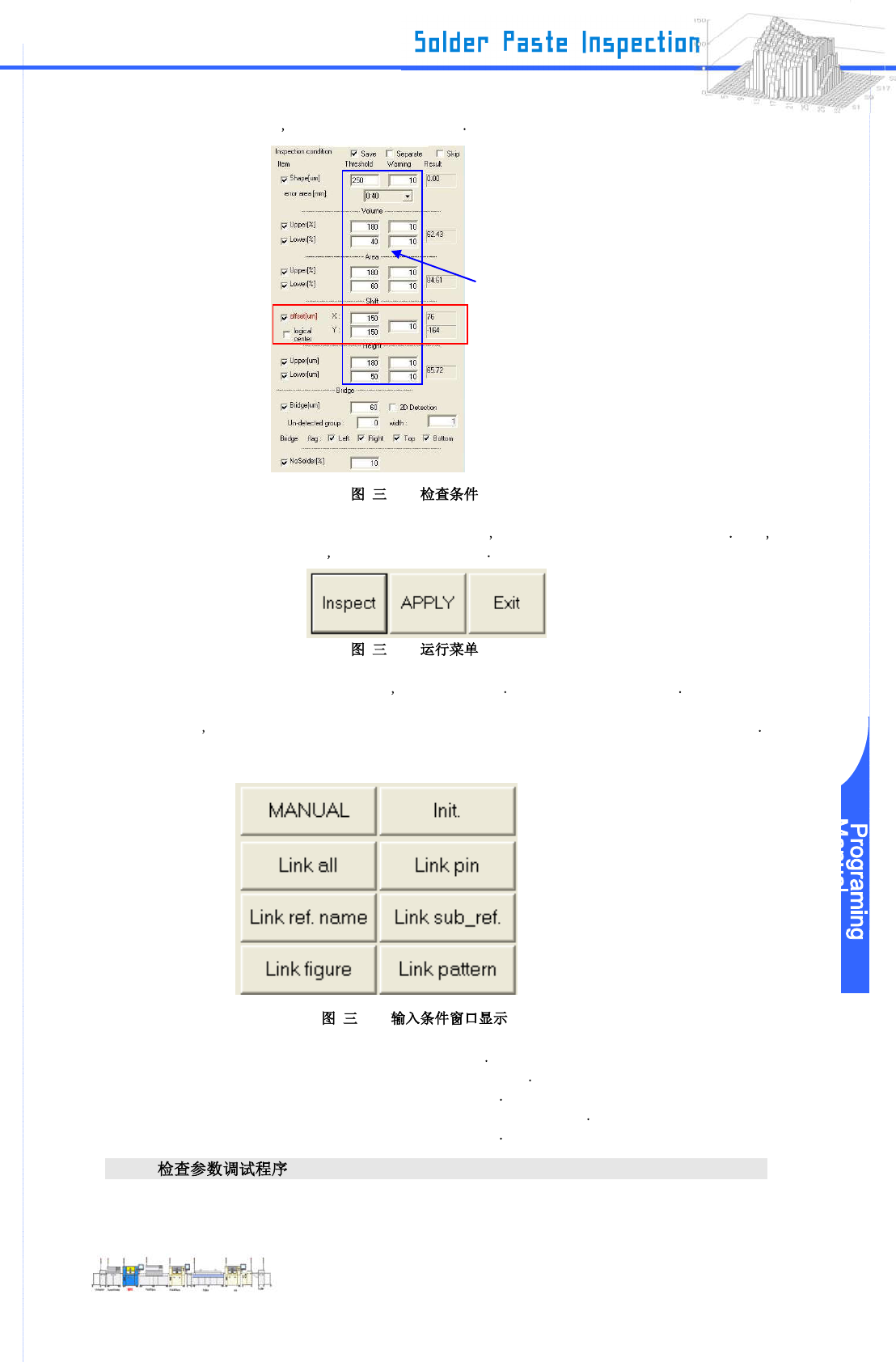

Step 5: 自 FOV 影像显示选择一个检查并右键点击它

-3-5

Step 6: 当你在改变任何值后点击窗口右下角“Inspect” 其值被改变的零件执行复检并被设定此外

当你需要进一步调整它们多次设置门槛和警告值

-3-6

当你想在未检测改变他们值后设定点击“APPLY” 更改的值将被设定为原样

此外如果你需要在调整警告阈值后输入到其他的焊盘，请从下面的输入条件中选择一个输入

-3-7

・《Init.》更改为初始设定值

・《Link figure》更改所有相同形状的焊盘

・《Link ref.name》更改所有相同的引用

・《Link pattern》改变所有具有相同模式号码的焊盘

・《Link all》改变所有的检测数据

III-3-2

Thresh

old

www.pemtron.com

Step 1: 从主菜单点击 “Auto”

-3-8

Step 2: “Inspection Setup” 窗口显示从三种模式之中选择然后点击“Start” 检测根据选定的

模式开始

-3-9 “Inspection Setup”

・《Inspection Mode》

这是用于正常的检测 PCB 一块一块地装入检测它并搬出它执行串行检查

・《Repeat Mode》

重复检测一块 PCB 在正常的检测这是不使用的

这是用于检查机器的精度和其他测试此外当你复选标记在“conveyor”时你将通

过搬送 PCB 从出口到进口执行串行检测

・《Debug Mode》

如果有任何 N G 出现在检查期间检查暂停

最后的结果和对 NG 部件的检查方法是可以改变的

通常调试模式工作方式类似于自动模式，但是这是先通过检查被操作者检测到的图像和

临时调整检查方法来提高的 PCB 的直行率的模式

www.pemtron.com

Step 3: 选择 “Detail Option” 更改停止选项为“Stop with NG Viewer mode” NG 判断显示为

“Edit NG Viewer” 和 “Large Image Save” 点击 “OK” 确保设定

-3-10 “Inspection Setup”

Step 4: 检查实际 PCB 使用 “Inspection Mode”

Step 5: 启动自动检测一块 PCB 检查完之后如果有任何一个 Pad 判断为 NG “NG Monitor” 被

显示

-3-11 NG
