www .pemtron.com 29 Step 4 : 在选择焊盘后 选择“ Ad j ust Cond ” . -4-6 Step 5 : 参数设置窗口显示 因此改变你想调整项的参数 当你电击要更改的项目 该栏变白 你可以输入值 改变这个正如一节的内容第三节 -3 设定参数后 选择“ APPL Y ” 反射参数设定 完成时 选择“ Exit ” 退出参数设定 -4-7 Step 6 : 当你返回到“ Pad Condition ”然…
www.pemtron.com
28
All : .
DeselectAll : .
DeselectPad : .
AdjustCond : .
.
Step 3: 选择一个要调整参数的焊盘
使用选择选项 选择一个要改变的焊盘
当你想要修改所有的焊盘 请选择“All” 当你选择一些焊盘 在布局窗口拖动选择
选择一个焊盘 然后“Sel Pattern”当你调整焊盘有着相同焊盘 ID
选择一个焊盘然后选择“Sel Type”当你要调整焊盘有着相同焊盘的形状
-4-3
-4-4
-4-5 ID /
www.pemtron.com
29
Step 4: 在选择焊盘后 选择“Adjust Cond”
.
-4-6
Step 5: 参数设置窗口显示 因此改变你想调整项的参数
当你电击要更改的项目 该栏变白 你可以输入值
改变这个正如一节的内容第三节-3
设定参数后 选择“APPLY” 反射参数设定
完成时 选择“Exit” 退出参数设定
-4-7
Step 6: 当你返回到“Pad Condition”然后点击“OK” 对检查你是否要保存检查数据的对话框出现
如果你选择“OK” 更改后的数据报讯
如果你选择“NO” 更改后的数据不会保存并返回到手动模式 更改后的数据将反映如果他是
改变了
-4-8
www.pemtron.com
30
III-4-2
本节着重于焊盘检查数据编辑的高级功能
使用高级功能取决于设定项目

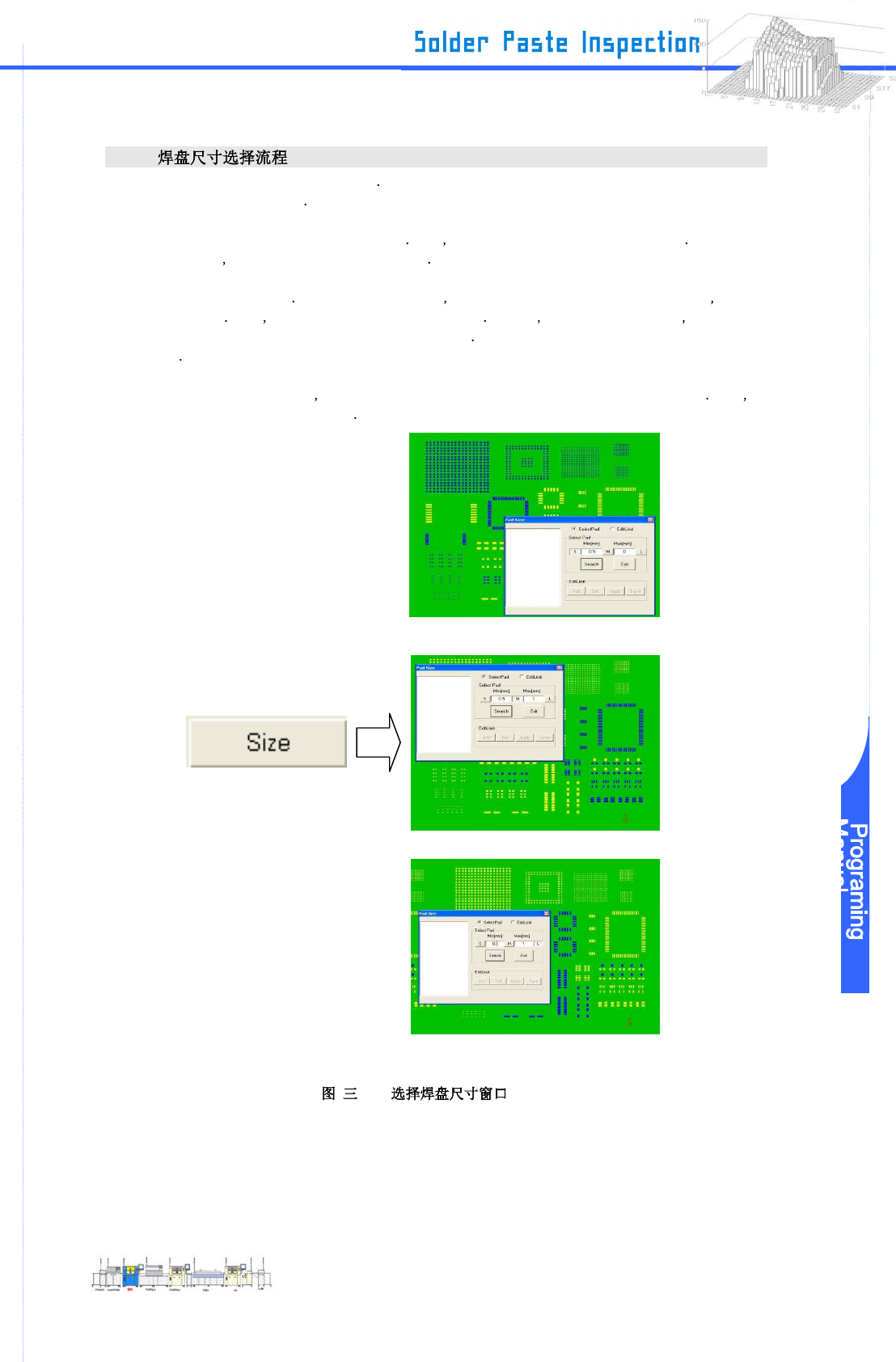

Step 1: 下面提供了焊盘选择功能的补充说明 首先 我们来说明选择焊盘的焊盘尺寸功能 如果你选择
“Size” “Pad Size” 对话框显示出来
进入焊盘尺寸搜索 当你要搜索 小的焊盘 输入目标焊盘尺寸 到“Min(mm)」 ”里 并选择
“Less” 然后 与设定尺寸或更小的焊盘被选中 同样的 当你想选择任意尺寸 输入尺寸到
“Min(mm)”和 “Max(mm)”里并选择“In” 在这种情况下,所有输入尺寸之间的焊盘被选
中
当你想选择更大的焊盘 输入被搜索的焊盘尺寸到“Max（mm)”里并选择“More” 然后 与
设定尺寸或更大的焊盘被选中
选择焊盘尺寸 0.5 mm 或是更小
选择焊盘尺寸从 0.5 到 1.0 mm
选择焊盘尺寸 1.0 mm 或是更大
-4-9
