www.pemtron.com
50

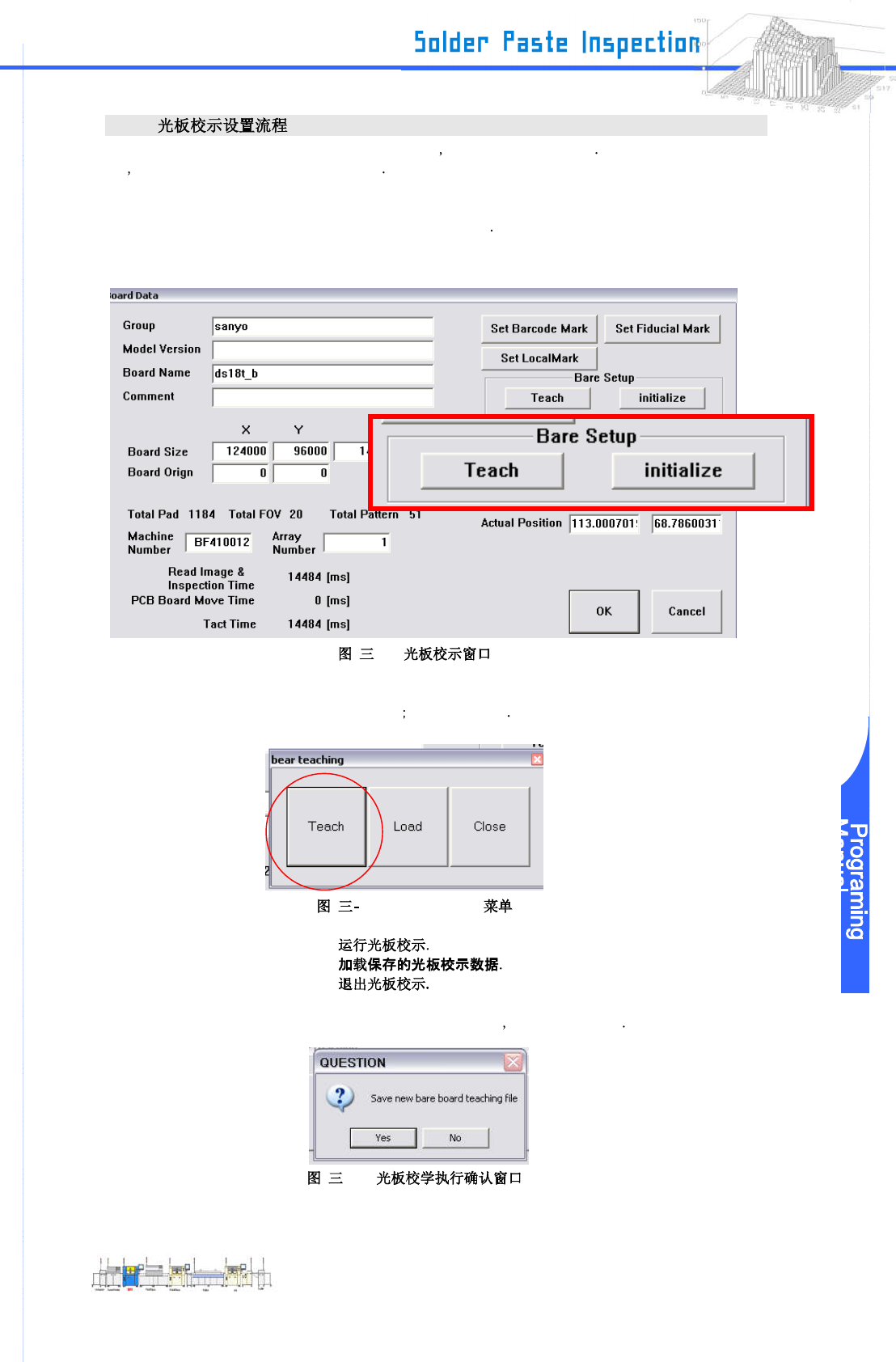

III-8-1
在这里所说的是如何从焊盘表面量测焊锡印刷高度 以便进行更精确的检查 从焊盘表面量测表面抵制
值 并指定偏移量作为修正值当执行检查时
Step 1: 选择 Bare Setup 的“Teach”在 Board Data 窗口
-8-1
Step 2: Bare Board Teaching 菜单窗口显示 选择“Teach”
8-2 bare teaching
Teach ：
Load ：
Close ：
Step 3: 光板校学的“execution confirmation”对话框显示 所以选择“Yes”
-8-3
www.pemtron.com
51

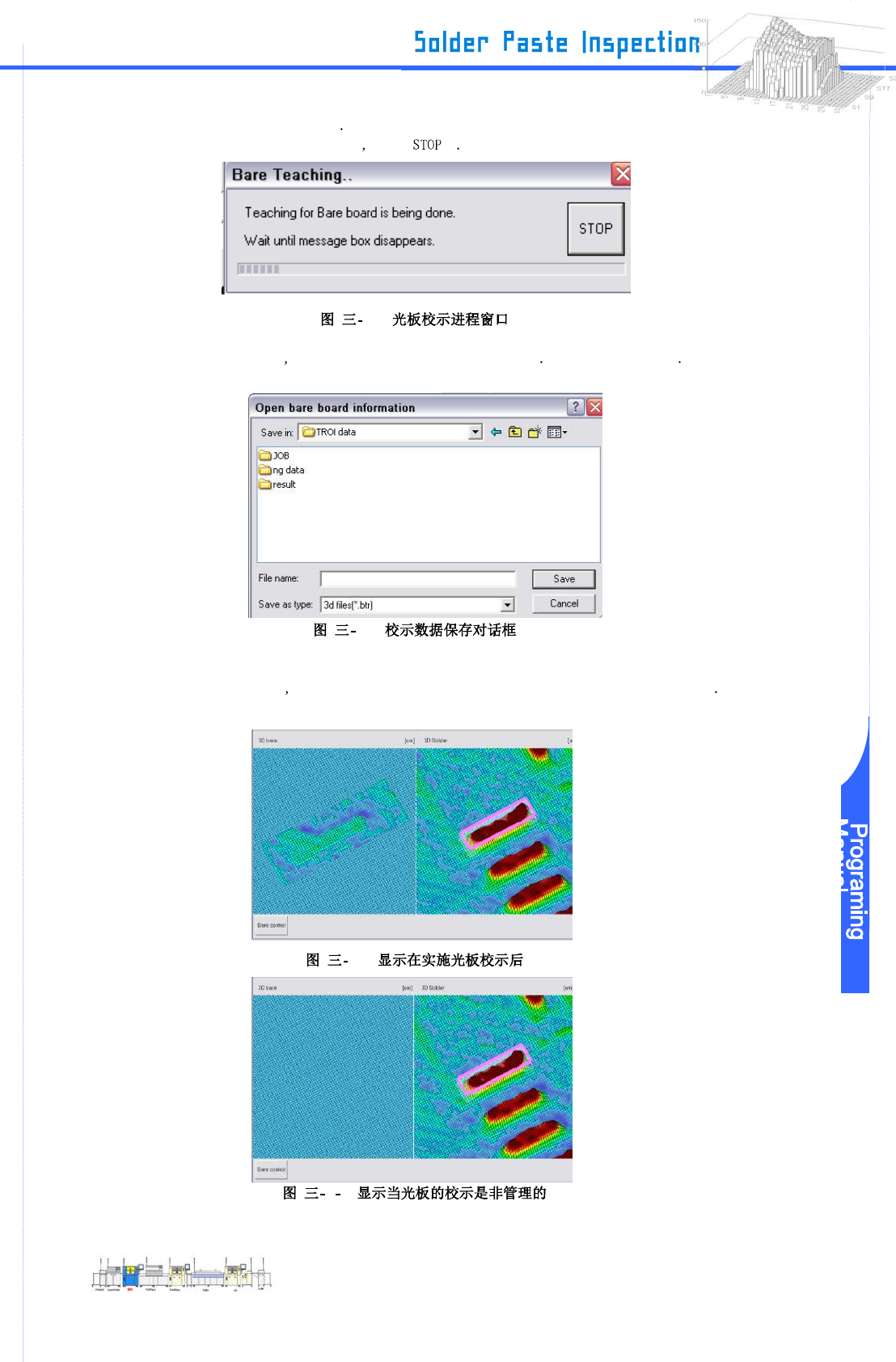

Step 4: 执行光板校学,进程图表显示
如果你需要停止校示以任何理由 点击“ ”
8-4
Step 5: 当光板校学完成后 “Teaching data saving”对话框显示 输入数据名称保存它
8-5
Step 6: 当光板校学结束后 把焊盘表面和抵制表面的量测值作为修正值使用它来实施检查量测 焊盘表
面的量测结果显示在“ROI Analysis”对话框的 3D Bare.
8-6
8 7
www.pemtron.com
52

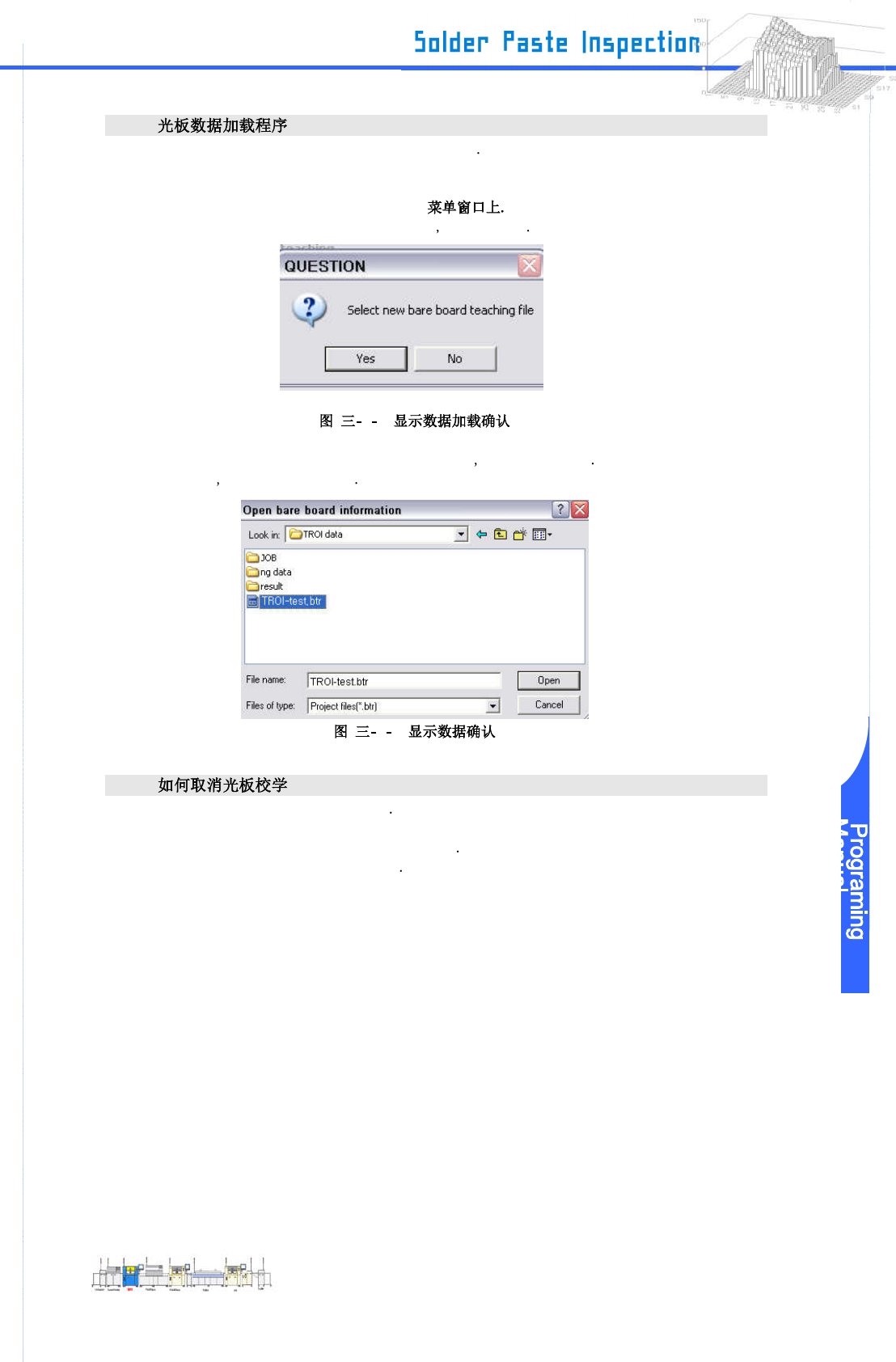

III-8-2 TEACHING DATA LOADING PROCEDURE
本节说明如何加载保存的光板校示的数据和落实光板校示
Step 1: 选择“Load”在 Bare Board Teaching
当“Data read confirmation”对话框显示 选择“Yes”
8 8
Step 2: 从“Data confirmation”对话框选择保存的文件 并选择“Open”
加载数据 以及光板校示被应用
8 9
III-8-3
在这里所说的是如何释放光板校学中的应用
Step 1: 选择“initialize”在板数据窗口的“Bare Setup”
Bare Board Teaching 的应用被释放
