I.
I-1
在该检测设备得到高效投资的回报, 该产品是基于高生产能力的观念 在线应用程序 并节约成本 最显著的优
点是对产品的质量进行自动化检测过程的实时控制 为了这个目的,在线应用步骤、劳动时间和其他操作是必须
的 本产品是 公司通过结合技术开发的的一种提供在线检测性能要求的高速度的 焊锡印刷检测系统
I-2
开发有限公司实现了对焊接印刷后的在线总量的检测焊锡印刷与高速 焊锡印刷检测机相结合的技术
焊锡印刷条件 φ 开孔可以使用 检查 同样焊接面积、体积、高度、角、桥梁、模糊 多余的焊
锡 和位移也可以检查
I-3
高速检测与条纹图案投影
结合检测
自动零点设置
通过图像识别自动补偿翘曲
两种颜色环形
简单的配方管理检查
II.
因为每一件产品不同的警告和注意点 在你开始阅读之前 请参阅本手册的安全操作的注意事项的操作手册或服
务手册
www.pemtron.com
5

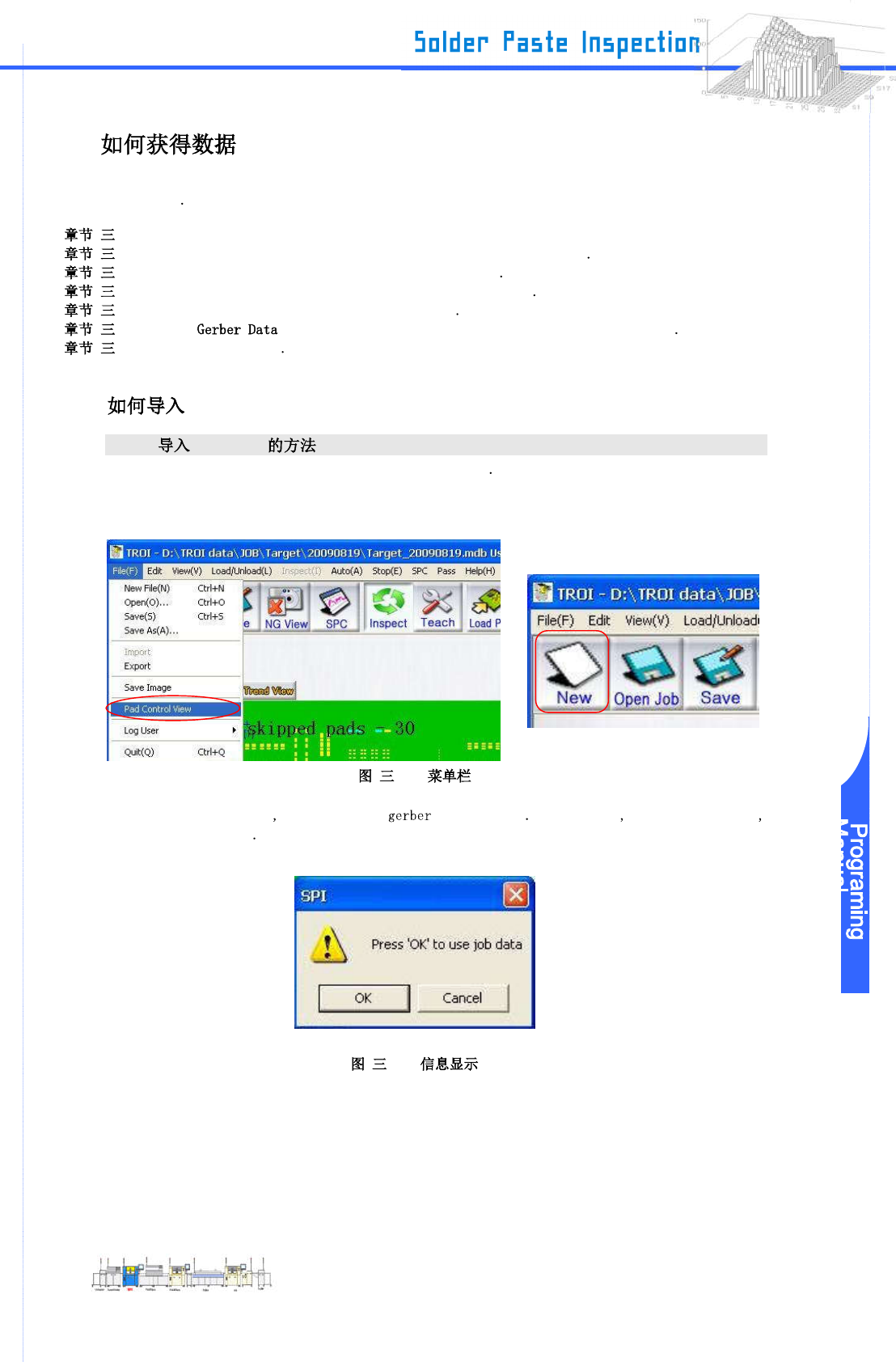

III.
这一章说明如何导入需要的检测 Gerber 数据,如何设置定位标志,以及如何确定检验情况．同样,几种类型的格式,
能满足不同电路板
-1 说明如何导入 Gerber data.
-2 说明程序像一种普遍的制作方法一样从板数据的设置到定位标记的设定
-3 说明通过建立数据如何结合扫描图像数据设定的检测条件
-4 说明如何使用焊盘条件,调整没有影像印刷电路板的的检测数据
-5 说明如何导入使用数组基准方法来获得子板的数据
-6 说明假使 里没有定位标记，怎样使用虚拟基准作为导入方法来获得数据
-7 说明如何设置的条形码
III-1 GERBER DATA
III-1-1 GERBER
下列的说明当制作新数据在检查机上如何倒入 Gerber data
Step 1: 首先, 从菜单栏“File” 选择“Pad Control View”.
-1-1
Step 2: 如果你正在更新 “按“OK”更新 数据”的消息 在这个例子中 你正在创造新的数据
点击“取消”
-1-2
www.pemtron.com
6

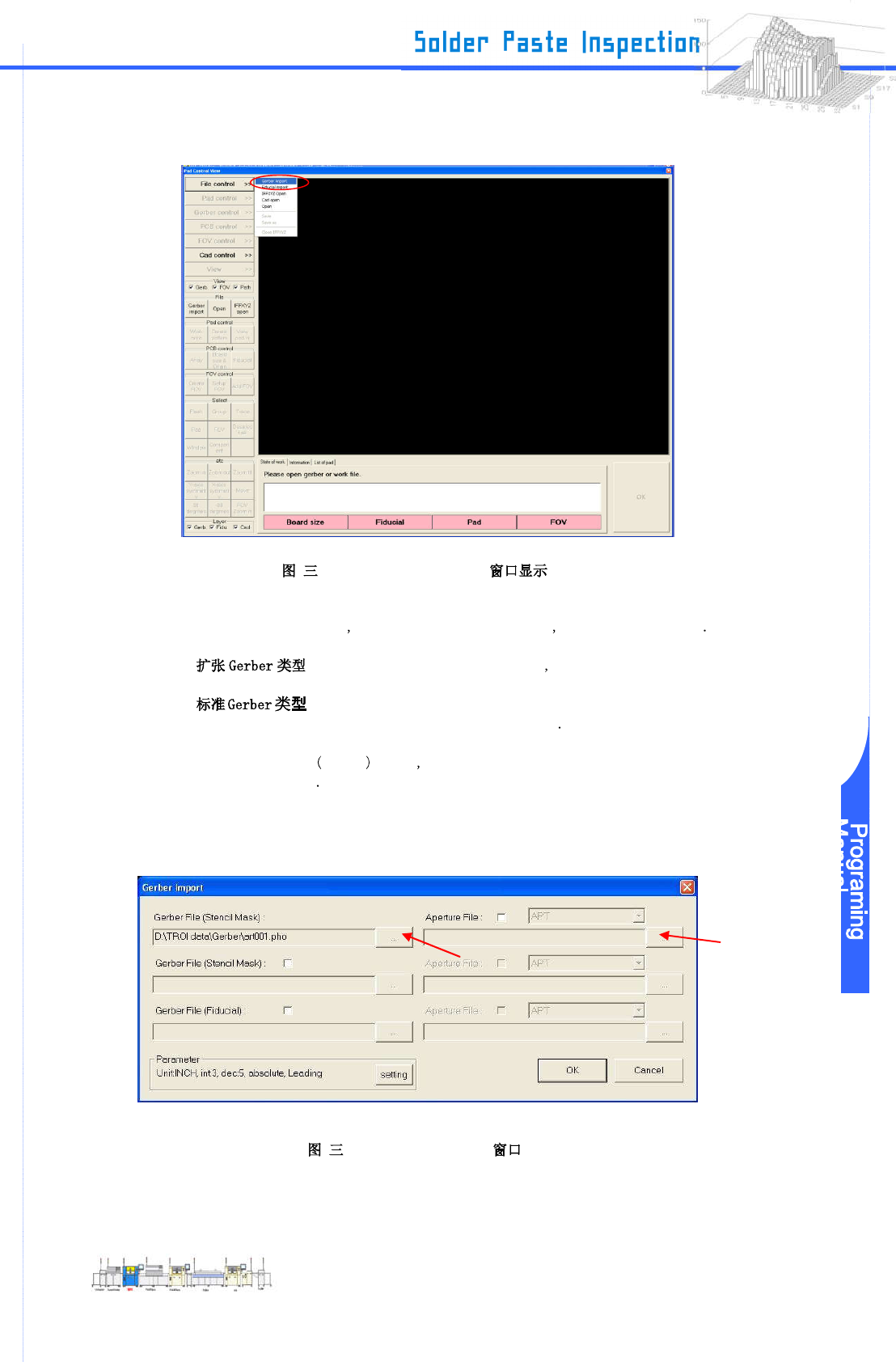

Step 3: 自 “Pad Control View” 窗口显示后, 点击 “File Control” 选择 “Gerber import”.
-1-3 “Pad Control View”
Step 4: “Gerber import” 窗口显示 从参考数据 Gerber 或孔径文件 选择导入 Gerber data
・ (RS274X) – 单击“Gerber 文件: ①” 选择 Gerber data.
・ (RS274D) – 在“孔径文件标志目录处:”,选择其中的任何一个 APT、REP、
GAP、LST(r,s)、GB、或 LST(c,r),点击②选择 Gerber data
* 如果你不能选择 或导入 的数据 即使使用标准 Gerber 类型, 你需要手动控制从 Gerber
孔径输入每个数据
Step 5: 在图三-1-4 选择 Gerber data 完成后, 点击 “OK”.
-1-4 “Gerber import”
①
②
