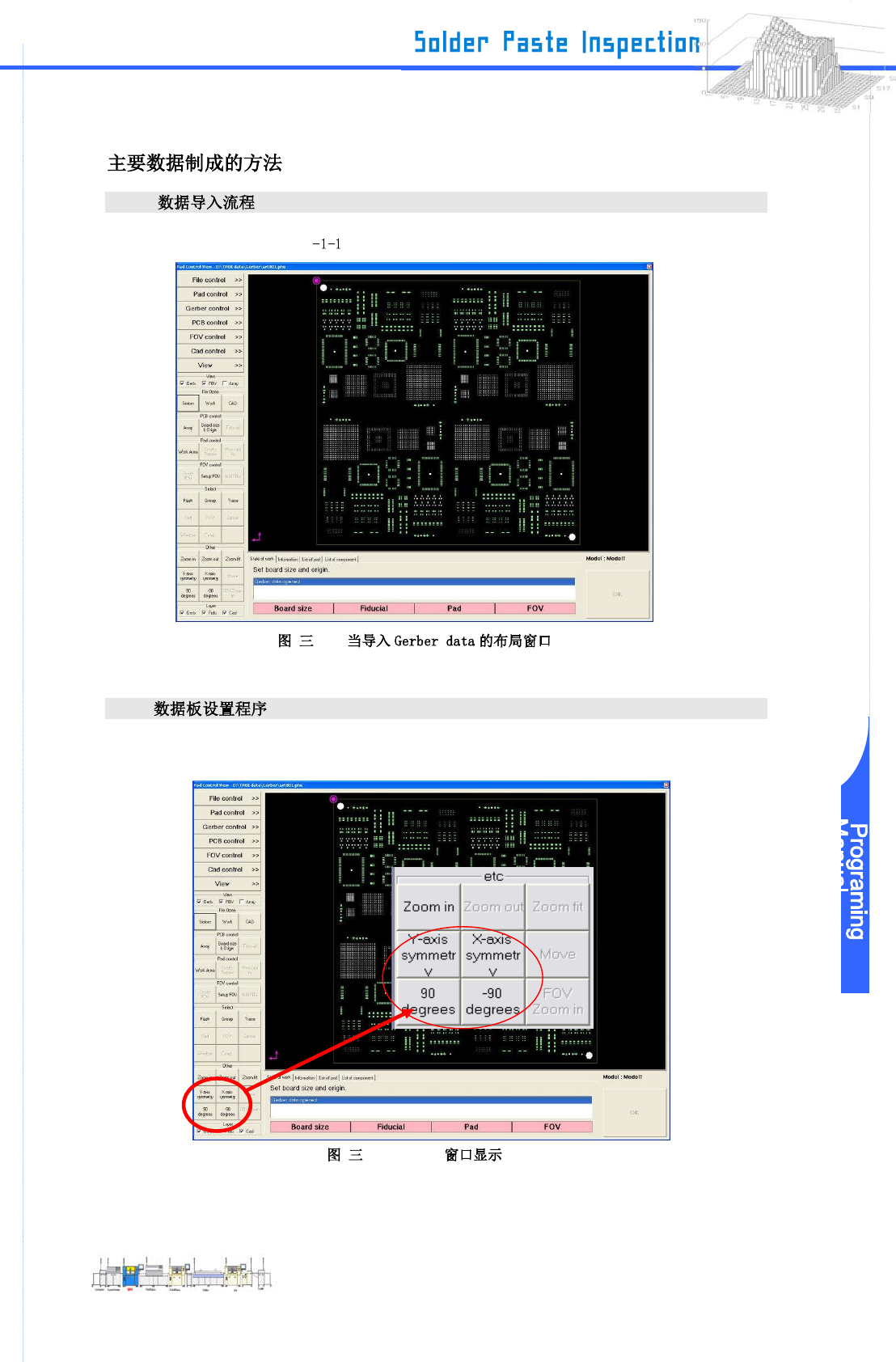

Step 1: 当你使用步骤的第三节 导入 Gerber data,Gerber 数据显示在布局窗口中.
-2-1
III-2-2
Step 1: 选择“Y-axis symmetry”，“X-axis symmetry”，“90 degrees，或“-90 degrees”中
的“
etc
”关于在窗口左侧的窗口，这样的布局显示将成为与实际电路板一致.
-2-2 “ etc ”
www.pemtron.com
8
-2-3
Step 2: 点击左边窗口 PCB Control 中的 “Board size & Origin” 以便布局显示将变得与实际的电路
板相一致.
-2-4 “PCB Control”
向 方向翻转
向 方向翻转
顺时针方向旋转 90 度
逆时针方向旋转 90 度
www.pemtron.com
9
Step 3: 使用鼠标拖动被认为是 PCB 周边的区域.
-2-5 PCB
Step 4: “Board size & Origin” 窗口显示 与用上述拖动操作计算的虚拟板尺寸是显示在“Width”和
“Length”域中
-2-6 “Board size & Origin”
Step 5: 确保在“Width”和“Length”的测试值与实际的 板尺寸的基础上 图三 如果他们不
是 用键盘输入实际的 PCB 板尺寸 单位 毫米
Step 6: 在图三 显示的 种“Origin”中选择板的原点 点击“OK”
Step 7: 位于“State of work”窗口的的底部“Board size”的变化 从粉色到绿色
Drag by
the mouse
