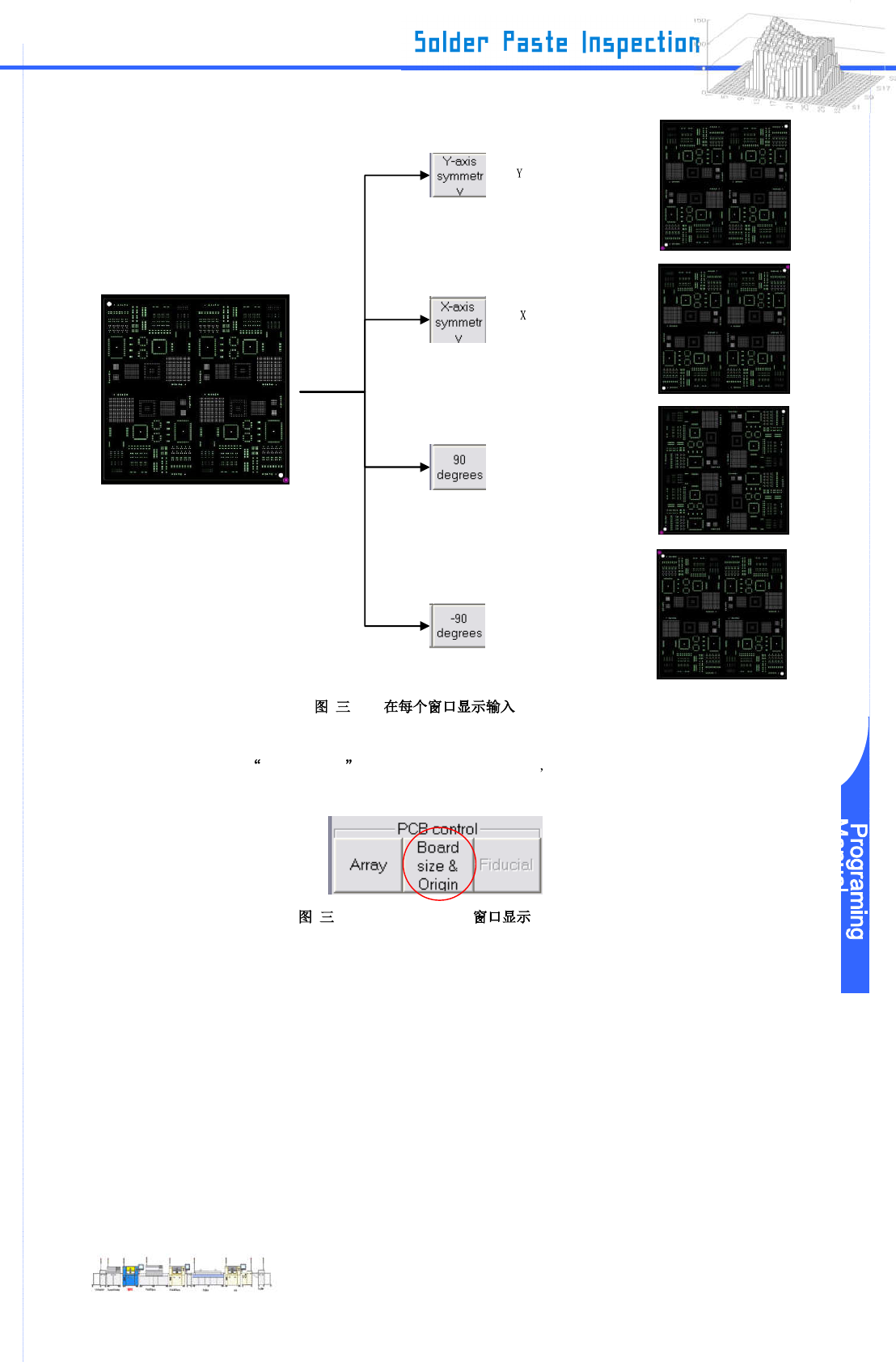

www.pemtron.com
8
-2-3
Step 2: 点击左边窗口 PCB Control 中的 “Board size & Origin” 以便布局显示将变得与实际的电路
板相一致.
-2-4 “PCB Control”
向 方向翻转
向 方向翻转
顺时针方向旋转 90 度
逆时针方向旋转 90 度

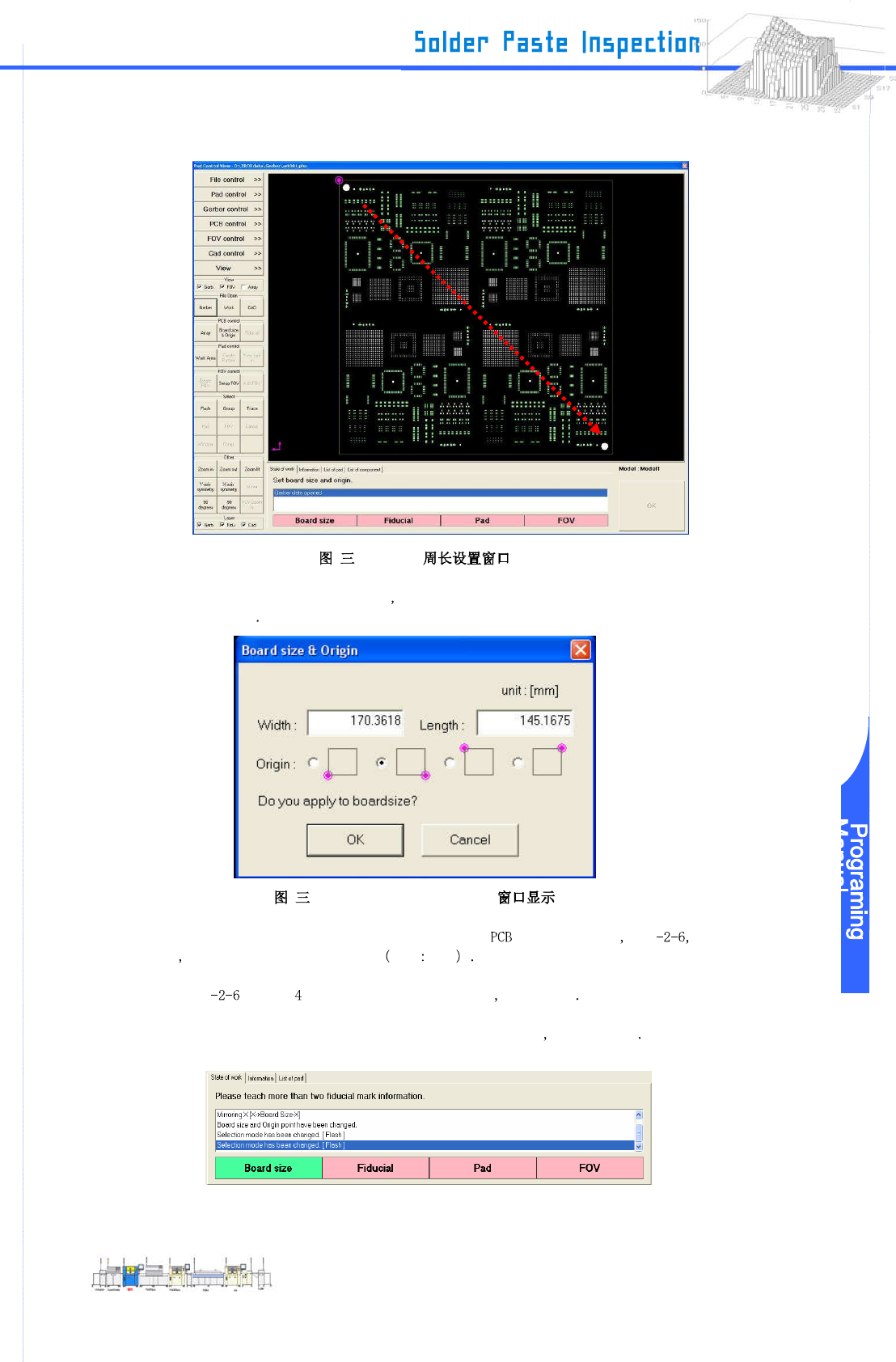

www.pemtron.com
9
Step 3: 使用鼠标拖动被认为是 PCB 周边的区域.
-2-5 PCB
Step 4: “Board size & Origin” 窗口显示 与用上述拖动操作计算的虚拟板尺寸是显示在“Width”和
“Length”域中
-2-6 “Board size & Origin”
Step 5: 确保在“Width”和“Length”的测试值与实际的 板尺寸的基础上 图三 如果他们不
是 用键盘输入实际的 PCB 板尺寸 单位 毫米
Step 6: 在图三 显示的 种“Origin”中选择板的原点 点击“OK”
Step 7: 位于“State of work”窗口的的底部“Board size”的变化 从粉色到绿色
Drag by
the mouse
www.pemtron.com
10

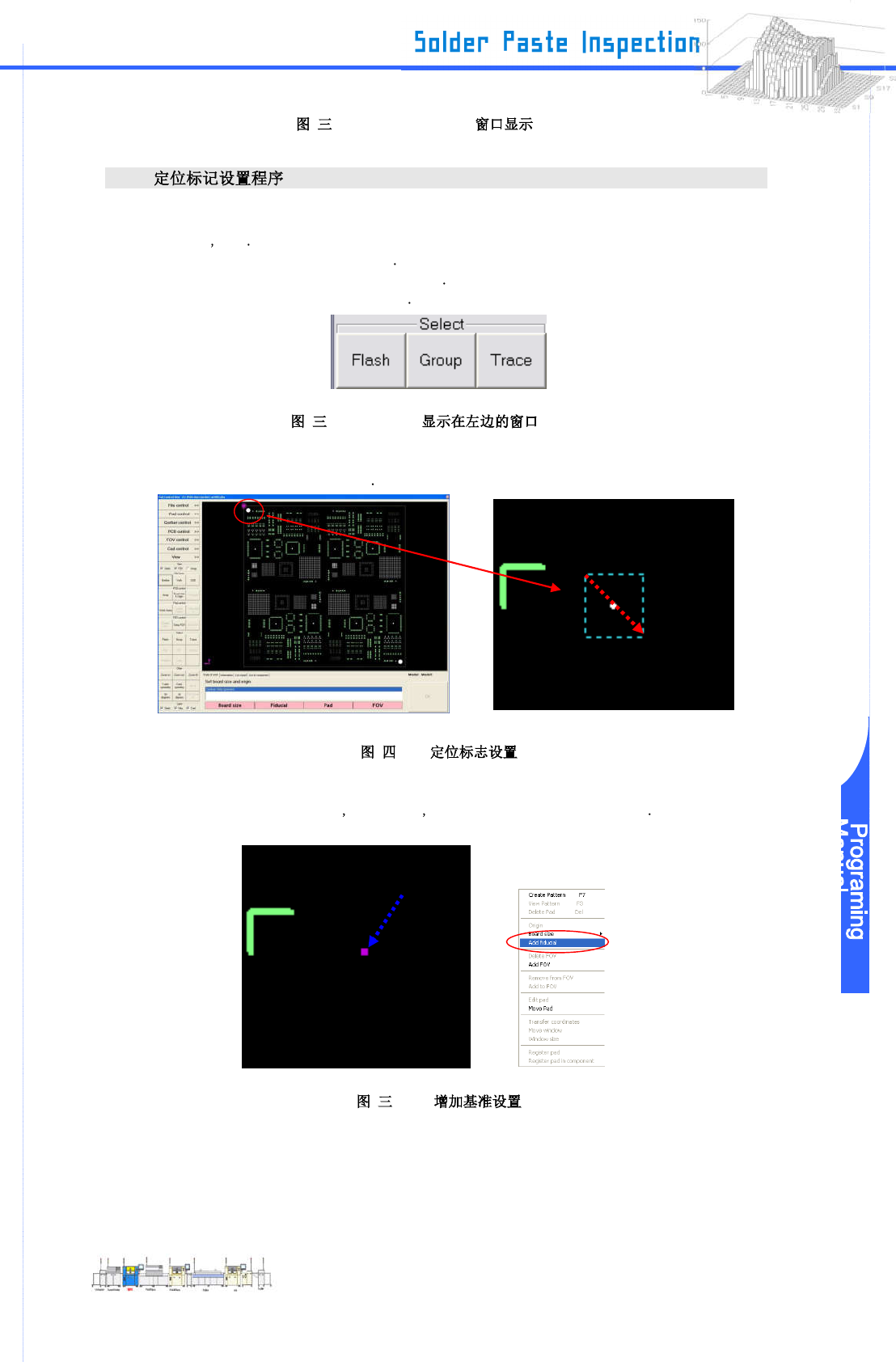

-2-7 “State of work”
III-2-3
Step 1: 在左边的窗口从“Select”组“Flash”、“ Group ”,或“Trace”选择与定位标记形状对应
的按钮 点击
・“Flash” 主要用于画一个圆形数据
・“Group” 主要用于连接和绘制的线条数据
・“Trace” 主要用于使用线绘制的数据
-2-8 “Select”
Step 2: 用鼠标拖动定位标记并且环绕它
-2-9
三
Step 3: 环绕定位标记的粉红色窗口 用滑鼠右击 在窗口里面选择“Add Fiducial”
-2-10
Right
ckick
with mouse
Drag by
mouse
