www .pemtron.com 34 Step 6 : 选择焊盘与焊盘选择 第三步作为数组 导入的焊盘相 同的 然后选择“ Flash ”或“ T race ” 并 拖动鼠标来设置 -5-6 Step 7 : 点击布局窗口的 Array Board 设置对话框中 Array gap “ Offset ” -5-7 “ import to ” Step 8 : 在 Array Boa rd 设置对话框选择“ Add ” -5-8
www.pemtron.com
33
Step 3: 从导入检查数据的区域内选择一个焊盘
选择“Pad”在菜单上并通过拖动鼠标选择一个焊盘
-5-3
Step 4: 当你完成选择焊盘在图三-5-3 选择“PCB control”的“Array”
-5-4 “PCB Control”
Step 5: “Array Board”设置窗口显示在布局窗口上点击 Array gap 的“Source”
-5-5 “import from”
www.pemtron.com
34
Step 6: 选择焊盘与焊盘选择第三步作为数组 导入的焊盘相同的 然后选择“Flash”或“Trace” 并
拖动鼠标来设置
-5-6
Step 7: 点击布局窗口的 Array Board 设置对话框中 Array gap “Offset”
-5-7 “import to”
Step 8: 在 Array Board 设置对话框选择“Add”
-5-8
www.pemtron.com
35

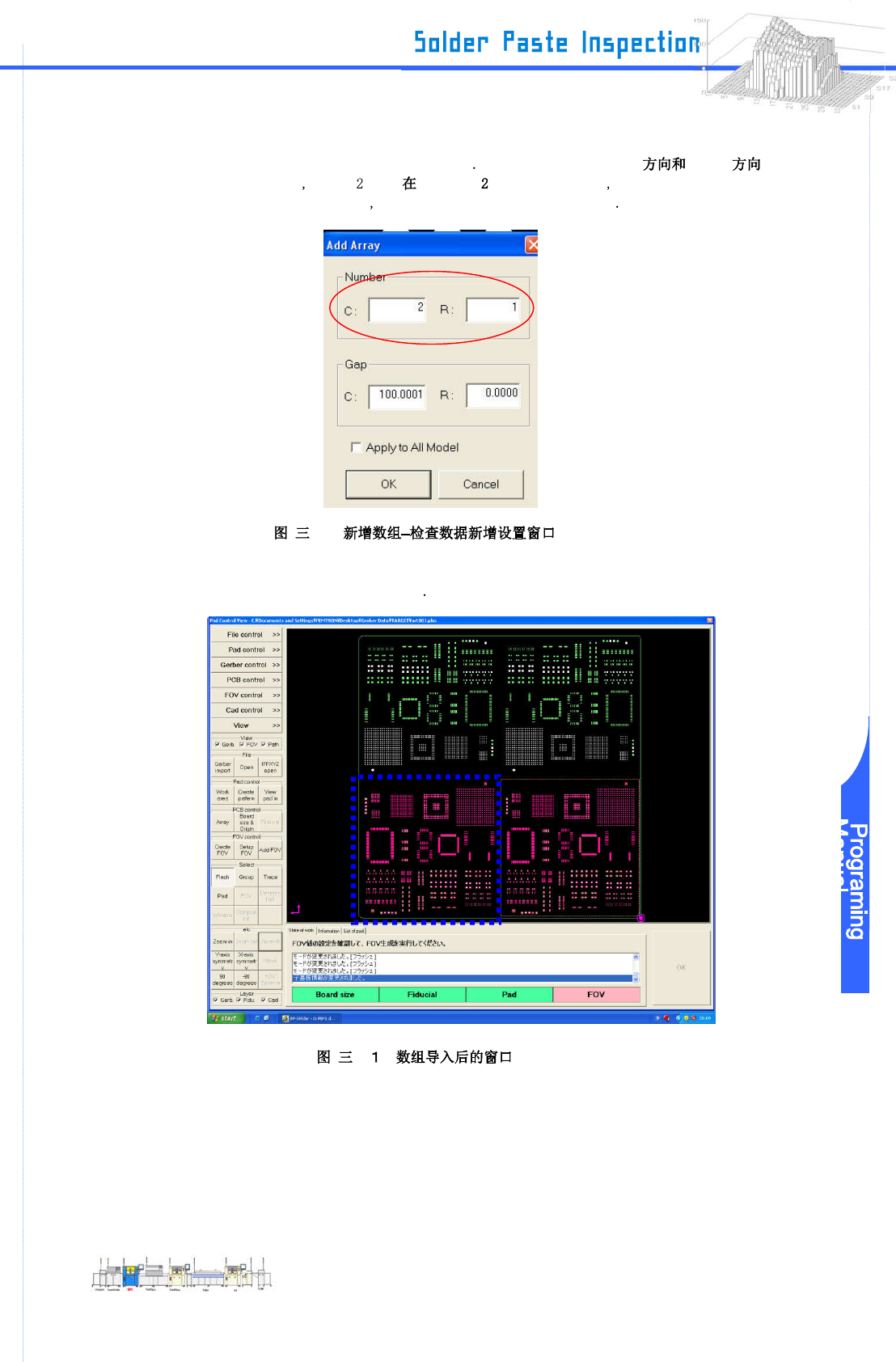

Step 9: 在“Add Array”设置对话框中输入子板的数量 在“Number”是 C = X R = Y .
当进口角度是相同的 这里有 PCB X 方向和 PCB 在 Y 方向上 输入 C=2 和 Y=2. X 方
向偏移值输入 Gap 的 C 区域内 以及 Y 方向的偏移值输入在 R 区域内
-5-9
Step 10: 你可以检查导入检查区域在布局窗口上
-5- 0
