III-5 ARRAY FIDUCIAL
III-5-1 ARRAY FIDUCIAL
在这里我们说明需要输入子板制作检查数据.

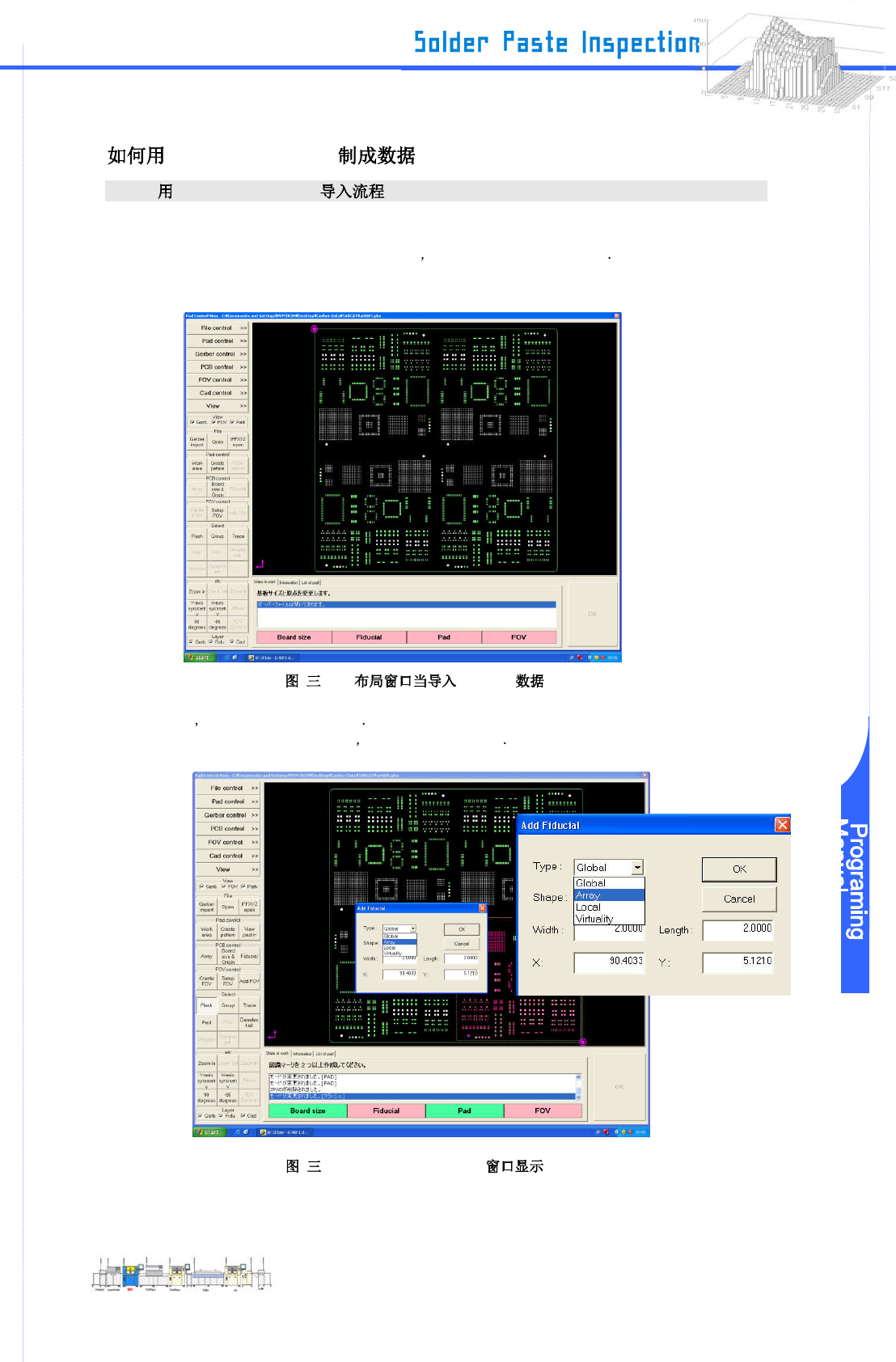

Step 1: 当加载 Gerber 数据根据步骤第三节-1-1 Gerber 数据显示在布局窗口
-5-1 Gerber
Step 2: 首先 设置标准子板为检查区域
对于“Fiducial Mark”的设置 设置“Array”的类型
-5-2 “Pad Control View”
www.pemtron.com
33

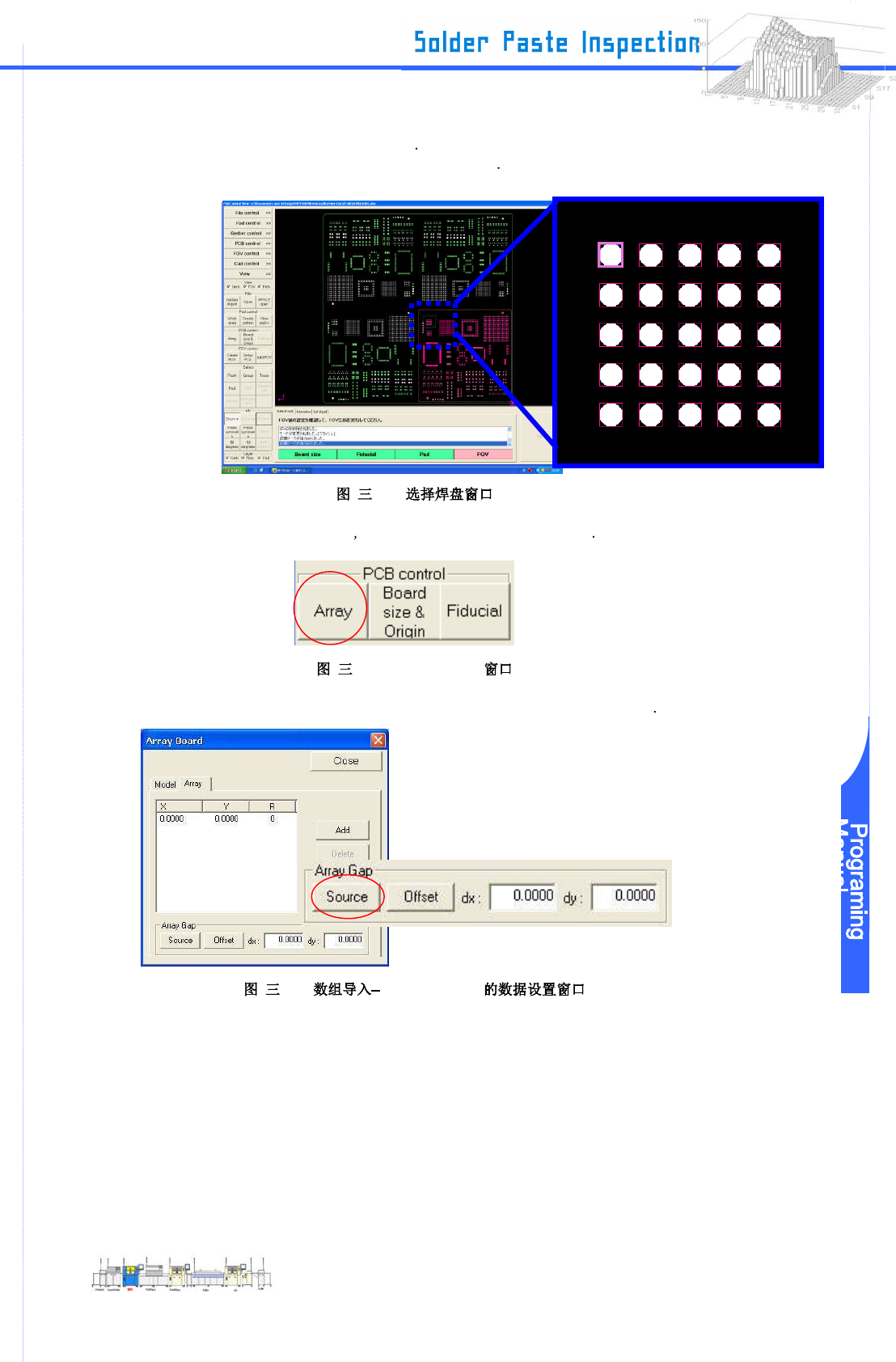

Step 3: 从导入检查数据的区域内选择一个焊盘
选择“Pad”在菜单上并通过拖动鼠标选择一个焊盘
-5-3
Step 4: 当你完成选择焊盘在图三-5-3 选择“PCB control”的“Array”
-5-4 “PCB Control”
Step 5: “Array Board”设置窗口显示在布局窗口上点击 Array gap 的“Source”
-5-5 “import from”
www.pemtron.com
34

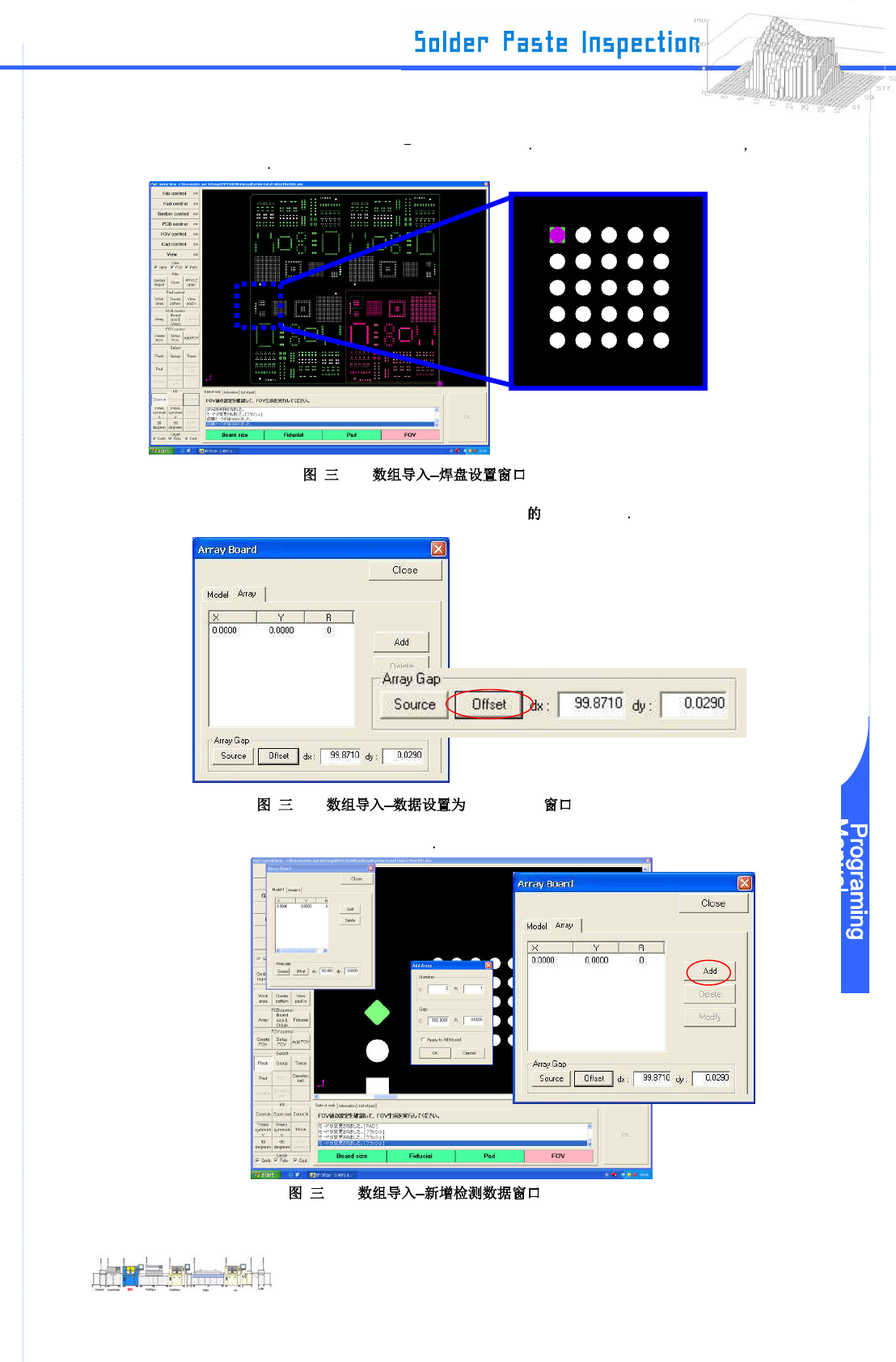

Step 6: 选择焊盘与焊盘选择第三步作为数组 导入的焊盘相同的 然后选择“Flash”或“Trace” 并
拖动鼠标来设置
-5-6
Step 7: 点击布局窗口的 Array Board 设置对话框中 Array gap “Offset”
-5-7 “import to”
Step 8: 在 Array Board 设置对话框选择“Add”
-5-8
