www.pemtron.com
41
III-6 VIRTUAL FIDUCIAL
III-6-1 VIRTUAL FIDUCIAL

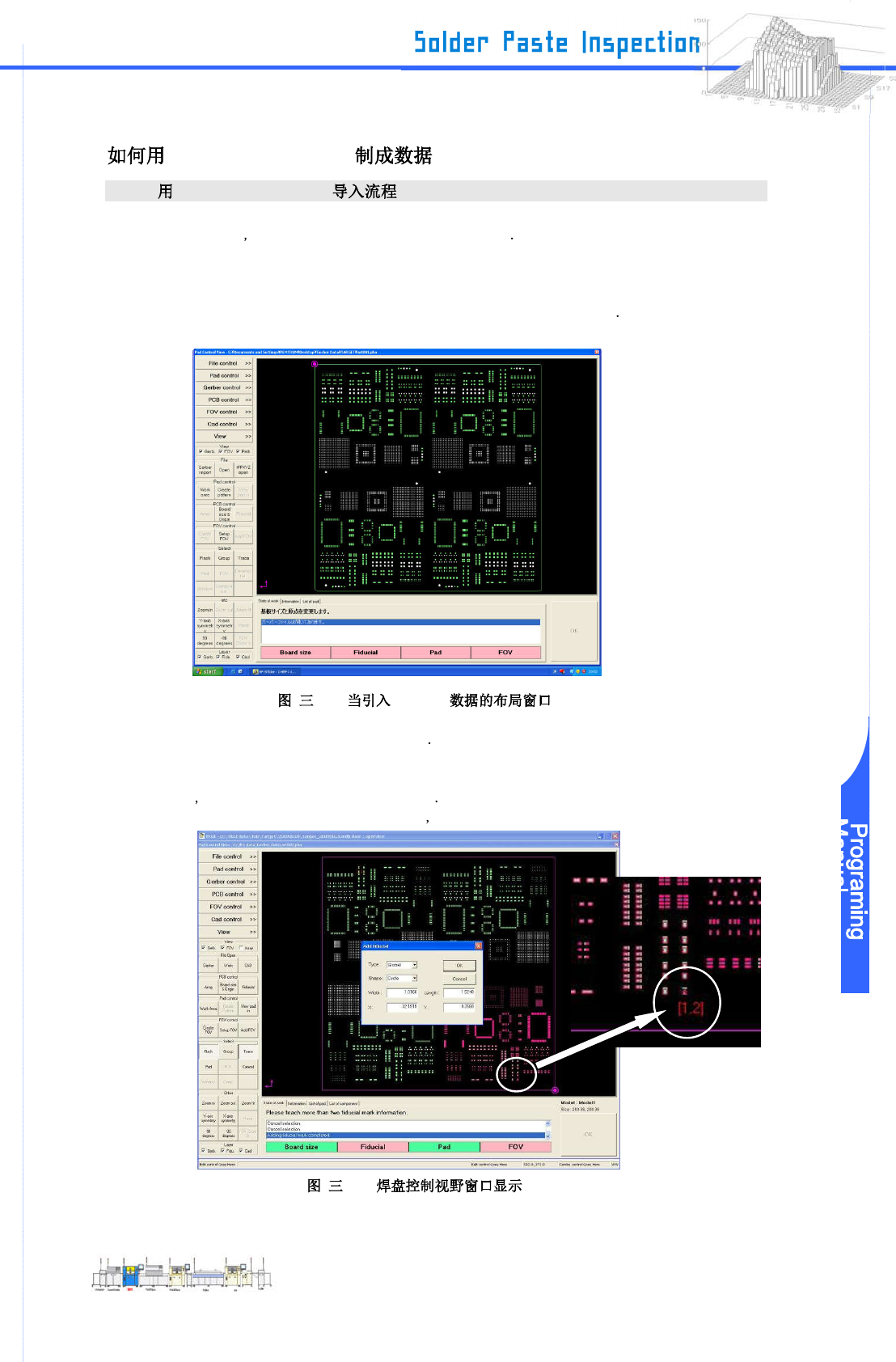

在这儿我们说明一旦你加载的 Gerber 数据里没有任何的定位标记如何通过设置一个焊盘或是临时定位
标记来制作检查程式 然后在实际 PCB 上配置定位标记的位置
Step 1: 当你根据第三节-2-1 加载 Gerber 数据, Gerber 数据显示在布局窗口上
-6-1 Gerber
Step 2: 根据第三节-2-2 的步骤执行板的数据设置
Step 3: 首先 设置焊盘或其他项作为临时定位标记
当设置“Fiducial Mark”时选择合适的项目 并选择“Virtual” 的类型.
-6-2
www.pemtron.com
42

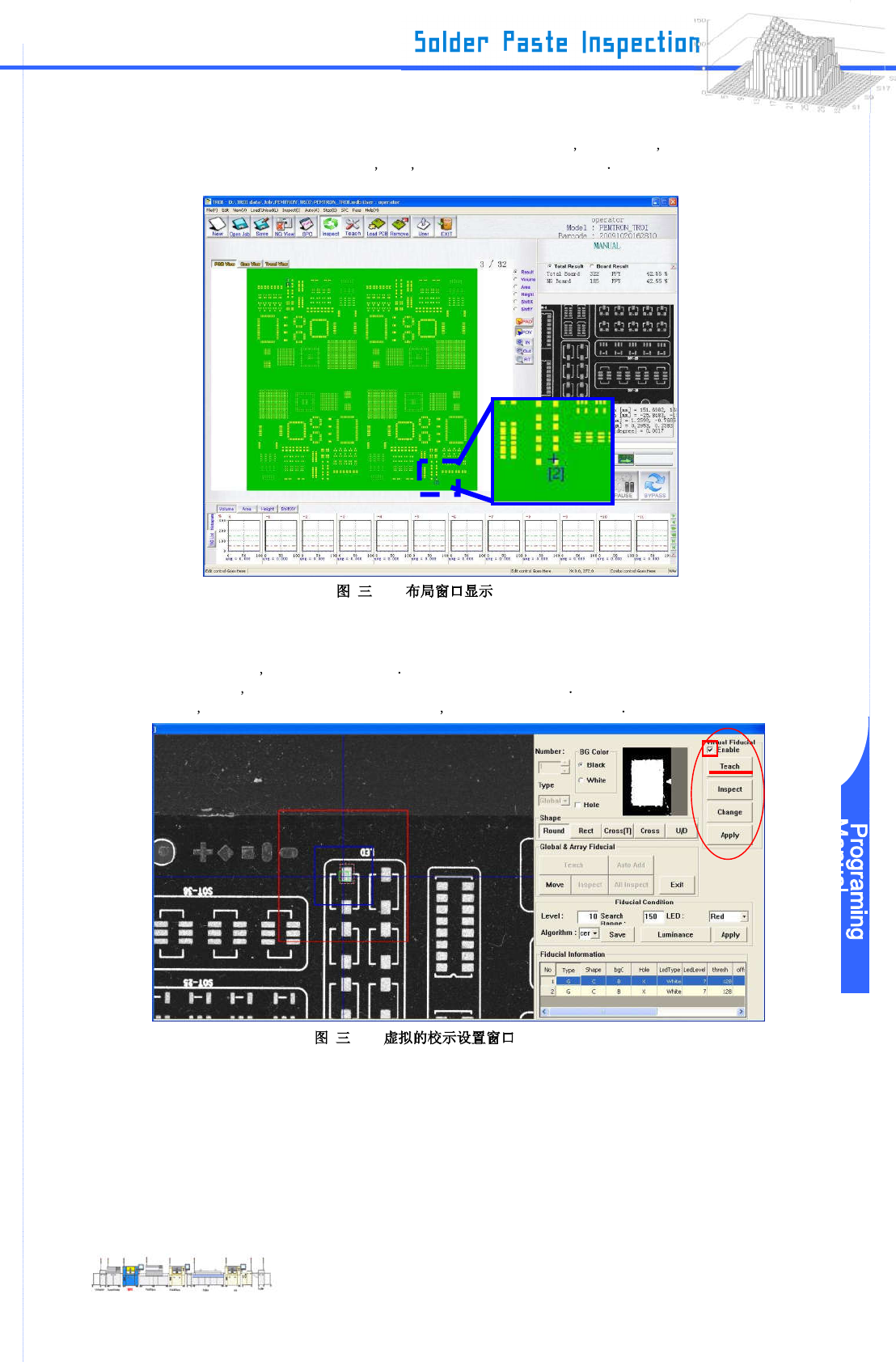

Step 4: 如果你执行第三节-2-4 焊盘设定程序和第三节-2-5 导入视场程序 和阵地+[1] 在布局窗口上选
择的焊盘表明“Fiducial Mark” 显示 这是虚拟基准的最后制作数据
-6-3
Step 5: 根据教学程序的第三节-2-7 定位标记校示程序打开定位标记设置窗口后你执行第三节-2-6
PCB 加载程序 并配置定位标记设置
像往常一样 调整所有临时定位标记设置当导入 Gerber 数据时 当定位标记位置和灯光调整完
成时 点击菜单右侧“Virtual Teaching” 并配置所有定位标记的设置
-6-4
www.pemtron.com
43

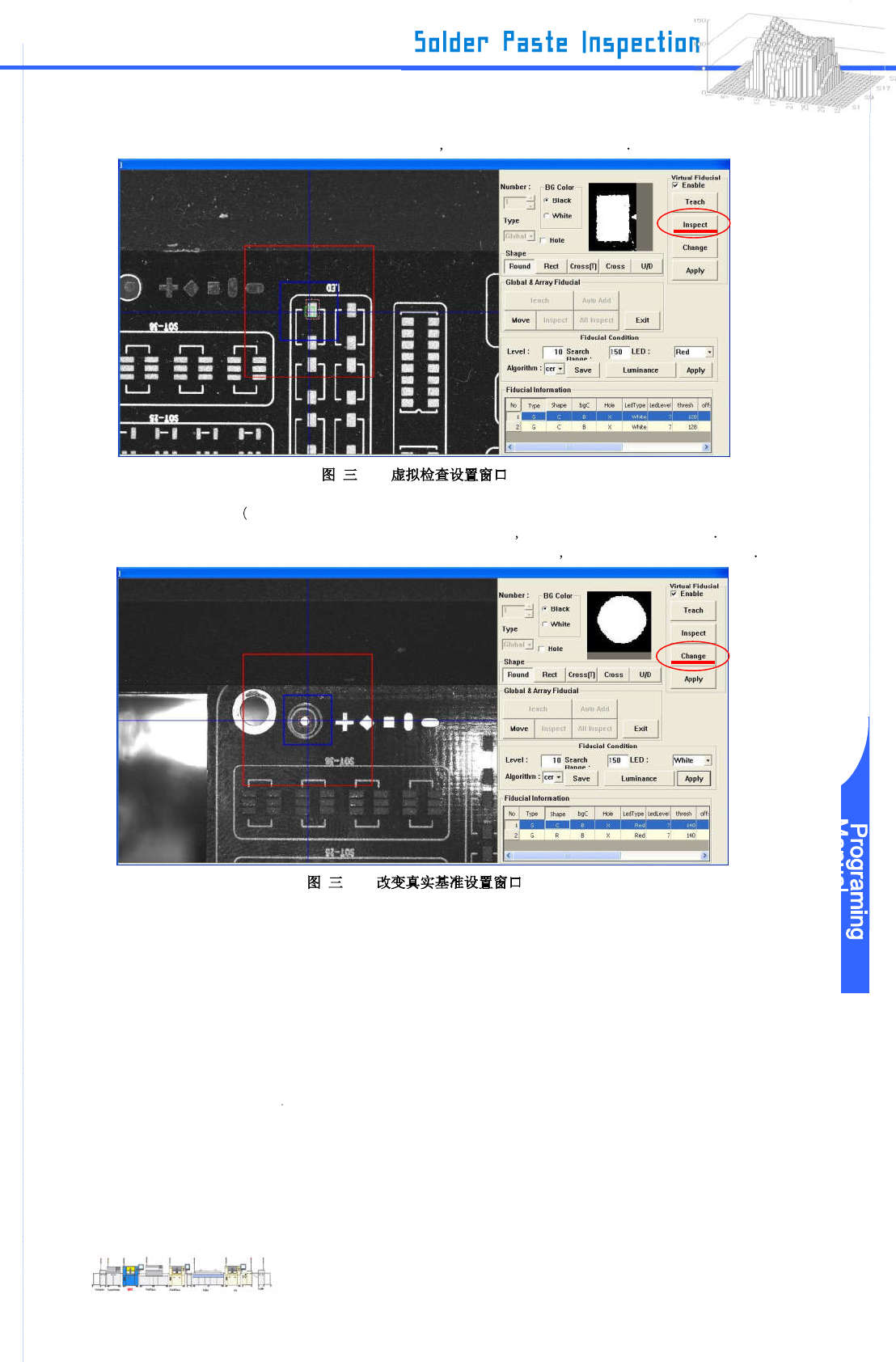

Step 6: 当定位标记的“Virtual Teaching”完成时 选择“Virtual Inspection”
-6-6
Step 7: 设置正式的 非临时的) 定位标记.
移动图像到到标记的位置即你想要制作正式的定位标记 并配置中的位置和灯光的设置 当你点
击“Change Real fiducial”并执行 Teaching 动作设置完成后 “Fiducial Mark” 被改变了
-6-7
