www .pemtron.com 31 III-4-3 Step 1 : 本节说明如何设置参考代码的名称 你可以手动输入参考代码的名称 选 择 你 想 要 输 入 参 考 代 码 名 称 的 焊 盘 右 键 点 击 鼠 标 打 开 菜 单 窗 口 选 择 “ Pad.CodeEdit ” 在菜单上 . -4-10 “ Pad.CodeEdit ” Step 2 : 当“ CODE EDIT ”对话框显示 输入参考代码 -4-1 1 “ …
www.pemtron.com
30
III-4-2
本节着重于焊盘检查数据编辑的高级功能
使用高级功能取决于设定项目
Step 1: 下面提供了焊盘选择功能的补充说明 首先 我们来说明选择焊盘的焊盘尺寸功能 如果你选择
“Size” “Pad Size” 对话框显示出来
进入焊盘尺寸搜索 当你要搜索 小的焊盘 输入目标焊盘尺寸 到“Min(mm)」 ”里 并选择
“Less” 然后 与设定尺寸或更小的焊盘被选中 同样的 当你想选择任意尺寸 输入尺寸到
“Min(mm)”和 “Max(mm)”里并选择“In” 在这种情况下,所有输入尺寸之间的焊盘被选
中
当你想选择更大的焊盘 输入被搜索的焊盘尺寸到“Max（mm)”里并选择“More” 然后 与
设定尺寸或更大的焊盘被选中
选择焊盘尺寸 0.5 mm 或是更小
选择焊盘尺寸从 0.5 到 1.0 mm
选择焊盘尺寸 1.0 mm 或是更大
-4-9
www.pemtron.com
31
III-4-3

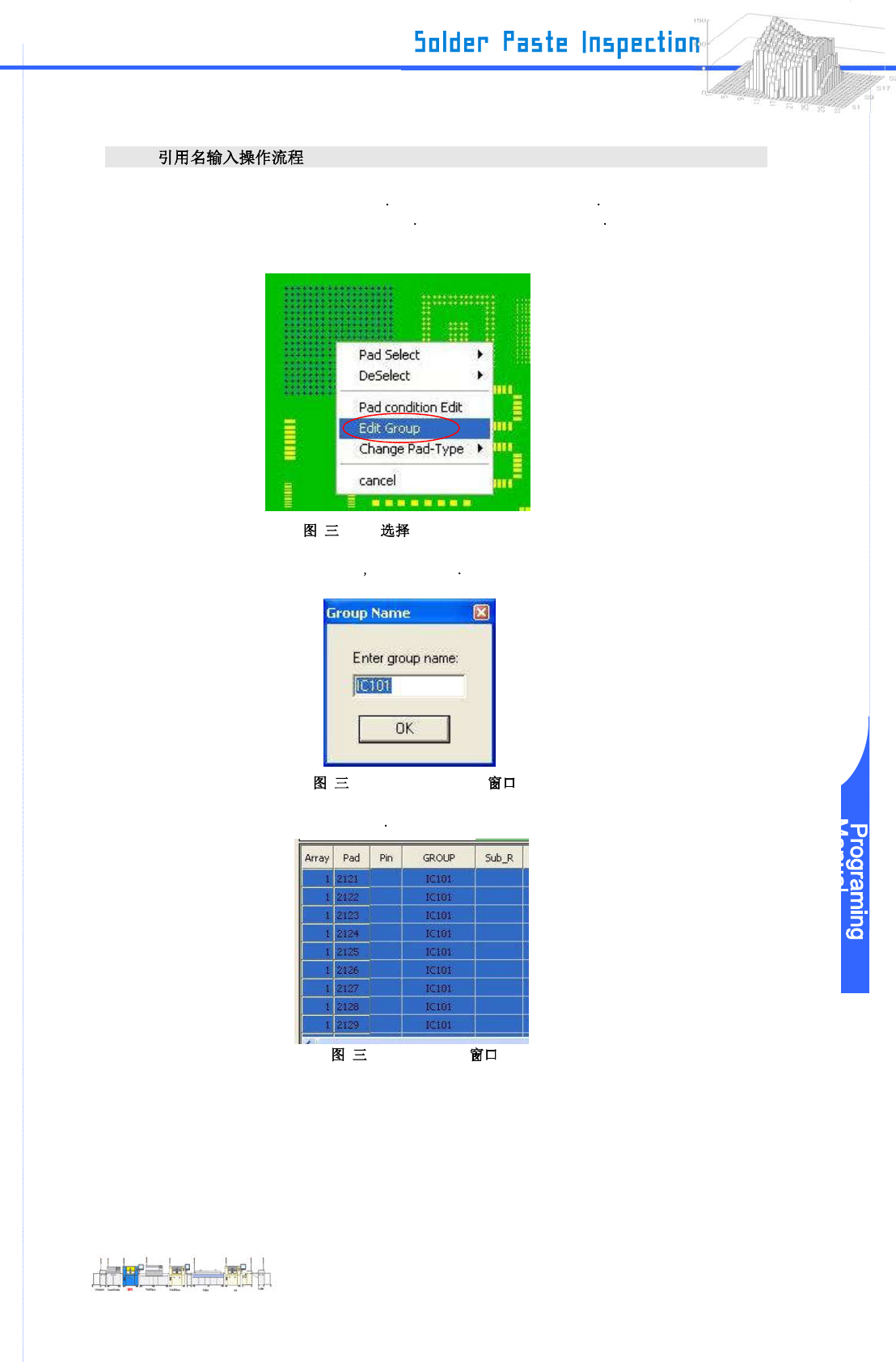

Step 1: 本节说明如何设置参考代码的名称 你可以手动输入参考代码的名称
选择你想要输入参考代码名称的焊盘 右键点击鼠标打开菜单窗口 选择“Pad.CodeEdit”
在菜单上.
-4-10 “Pad.CodeEdit”
Step 2: 当“CODE EDIT”对话框显示 输入参考代码
-4-11 “CODE EDIT”
Step 3: 参考名称输入到“CODE”名单列
-4-12 “CODE”
www.pemtron.com
32
III-5 ARRAY FIDUCIAL
III-5-1 ARRAY FIDUCIAL
在这里我们说明需要输入子板制作检查数据.
Step 1: 当加载 Gerber 数据根据步骤第三节-1-1 Gerber 数据显示在布局窗口
-5-1 Gerber
Step 2: 首先 设置标准子板为检查区域
对于“Fiducial Mark”的设置 设置“Array”的类型
-5-2 “Pad Control View”
