- 7 - 4. BASE FRAME EL ECTRIC APPARATUS COMPONENTS (2) ベースフレーム電装関係（２ ） 1 2 31 12 18 17 6 7 5 4 3 39 14 16 15 10 13 11 32 38 8 9 52 54 57 59 58 51 55 43 61 46 47 47 48 4 4 56 64 65 64 65 56 56 49 50 42 45 62 63 41 25 30 2…
- 6 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47582 VACUUM_PUMP_ASM
真空＿ポンプ＿組
1
2 401-29244 VACUUM PUMP ASM
真空ポンプ組
(1)
3 400-38381 STEP SCREW
段付きねじ
(4)
4 SL-6040642-TN BOLT
座金付き六角穴ボルト
(2)
5 PX-0553020-00 SILENCER
サイレンサ
(1)
6 PV-0253010-00 CHECK VALVE
チェック バルブ
(1)
7 401-47525 VP_STAY
バキュームポンプステイ
(1)
8 401-47524 VACUUM_PUMP_BR
バキュームポンプブラケット
(1)
9 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
10 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
(1)
11 401-47523 PLATE_SUPPORT
プレートサポート
2
12 SL-6061492-TN BOLT
座金付き六角穴ボルト
4
13 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
1
14 401-47583 BREAKER_ASM
ブレーカー＿組
1
15 401-29262 AC INPUT SURGE PROTECTOR ASM
ＡＣ入力サージプロテクタ組
(1)
16 401-47526 BREAKER_BR
ブレーカーブラケット
(1)
17 HA-0063300-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18 HA-0064400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HA-0063400-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
20 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
2
21 401-62032 CTRL_UNIT_350
コントロールユニット３５０
1
22 401-47545 CTRL_BASE_L
ＣＴＲＬベースＬ
(1)
23 401-47544 CTRL_BASE_U
ＣＴＲＬベースＵ
(1)
24 HX-0002600-00 GUIDE RAIL
ガイドレール
(14)
25 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
26 400-47087 BACK_BOAD_BAR
バックボードバー
(1)
27 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
28 401-29625 CPCI BACK BOARD 6SLOT
ＣＰＣＩバックボード６スロット
(1)
29 SL-4851091-SC SCREW
座金付きねじ
(16)
30 401-50021 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
(1)
31 401-23242 CPU BOARD
ＣＰＵボード
(1)
32 400-71300 IPX7 ASM
ＩＰＸ７組図
(1)
33 401-33768 DC FAN
ＤＣファン
(2)
34 HM-0003300-30 FAN GUARD
ファンガード
(2)
35 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
(4)
36
#01
401-35433 8-PORT COM BOARD
８−ＰＯＲＴ ＣＯＭボード
(1)
37 401-49647 ETHER-MAIN PCB ASM
イーサメイン基板組
(1)
38 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ＣＨポジションボード
(1)
39 401-47546 CTRL_UNIT_FRAME
ＣＴＲＬユニットフレーム
(1)
40 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
41 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
- 7 -

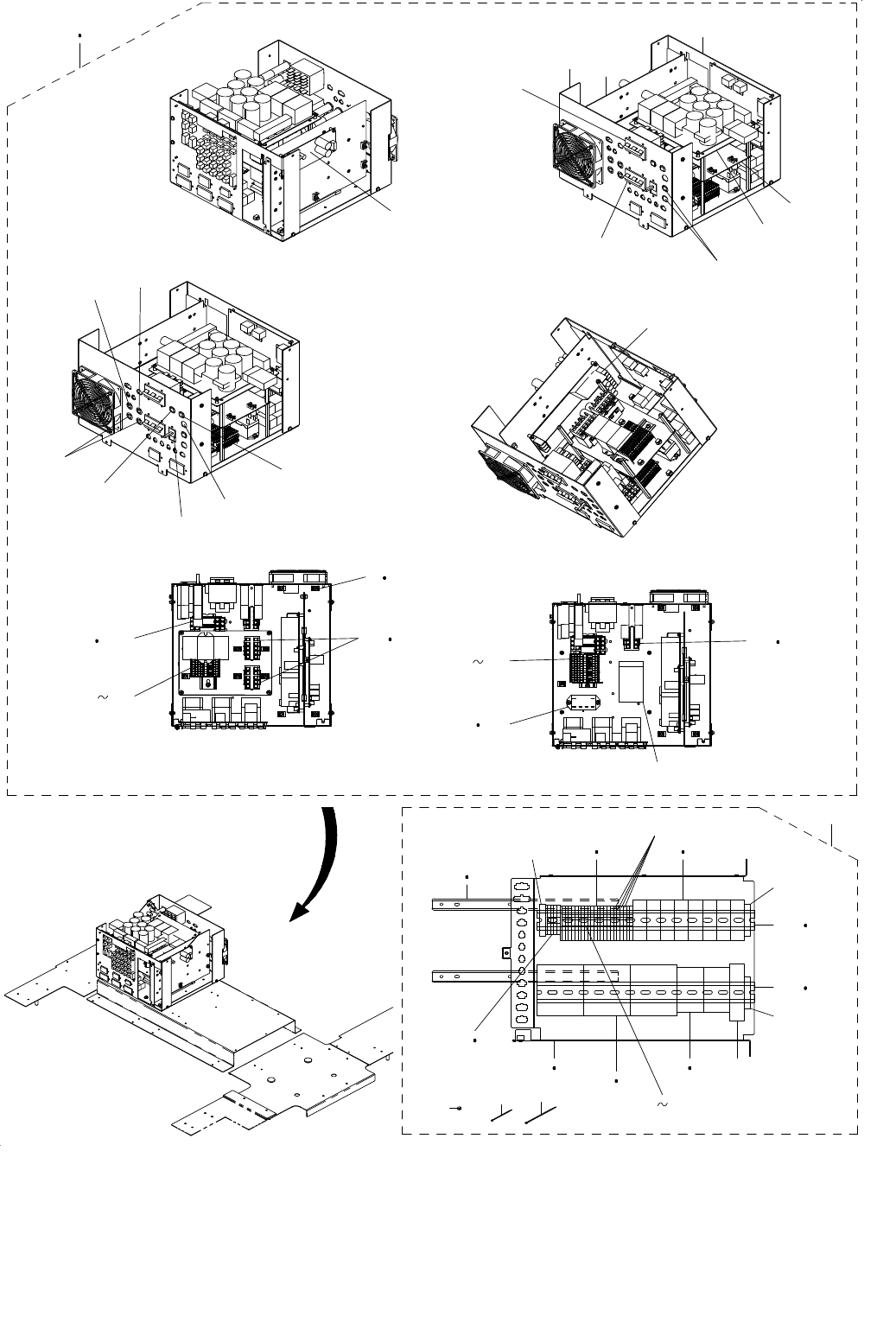

4. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
1 2
31
12
18
17
6
7
5
4
3
39
14
16
15
10
13
11
32
38
8
9
52
54
57
59
58
51
55
43
61
46
47
47
48 44
56
64
65
64
65
56
56 49
5042 45
62
63
41
25
30
21
22
19
20
21 22
23 24
40
13
60
- 8 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-49489 POWER SUPPLY UNIT 10 ASM
電源ユニット１０組
1
2
#02
401-49490 POWER SUPPLY UNIT 10(EN) ASM
電源ユニット１０（ＥＮ）組
1
3 401-47568 PSU_MAIN_BR_CE
ＰＳＵメインブラケットＣＥ
(1)
4 401-08573 PSU SIDE COVER
ＰＳＵサイドカバー
(1)
5 401-47565 PSU_BRACKET
ＰＳＵブラケット
(1)
6 401-08571 ZT POWER PCB PLATE
ＺＴ電源基板プレート
(1)
7 401-14016 RELAY PLATE
リレープレート
(1)
8 HX-0029400-00 FIXED BASE
固定ベース
(17)
9 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(17)
10 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
11 HA-0052400-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
12 HA-0052400-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
13 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
14 HA-0054200-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
15 HA-0054200-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
16 HA-0065000-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0065100-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18 HA-0065100-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HB-0015400-00 RELAY
リレー
(1)
20 HB-0015400-10 RELAY
リレーソケット
(1)
21
#01
HB-0012800-0C RELAY
リレー
(3)
22
#01
HB-0005800-10 RELAY
リレー止め金具
(3)
23
#01
HB-0011000-00 RELAY
リレー
(1)
24
#01
HB-0011000-10 RELAY
関連パーツ
(1)
25 HK-0696500-10 BLOCK TERMINAL
端子台
(8)
26 HK-0693500-10 BLOCK TERMINAL
端子台
(2)
27 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
28 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(5)
29 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
30 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
31 HX-0069000-00 POWER SUPPLY
パワーサプライ
(1)
32 HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
(8)
33 HK-0695900-00 BLOCK TERMINAL
端子台
(2)
34 HK-0695900-20 TERMINAL
ジャンパ２極
(2)
35 HK-0695900-0A BLOCK TERMINAL
マーキングシート
(2)
36
#02
HK-0695900-0B BLOCK TERMINAL
マーキングシート
(1)
37
#02
HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
(14)
38
#02
HK-0695900-20 TERMINAL
ジャンパ２極
(5)
39 HX-0070800-00 POWER SUPPLY
パワーサプライ
(1)
40 HA-0061900-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
41
#02
401-14534 SAFETY UNIT ASSY
安全ユニット組
1
42 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
43 401-57364 SAFETY_UNIT_BASE
セーフティユニットベース
(1)
44 HB-0015800-00 RELAY
セーフティリレーユニット
(1)
45 HK-0696500-10 BLOCK TERMINAL
端子台
(22)
46 HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(3)
47 HN-0033900-00 VARISTOR
バリスタ
(5)
48 HA-0063200-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
49 HB-0013900-00 RELAY
リレー
(8)
50 HB-0013900-10 RELAY
リレー用ソケット
(8)
51 HK-0692500-10 BLOCK TERMINAL
ブロックターミナル
(4)
52 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
53 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
54 HK-0696900-0C BLOCK TERMINAL
マーキングシート
(1)
55 HK-0691900-00 BLOCK TERMINAL
ブロックターミナル
(1)
56 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(3)
57 HK-0691900-40 BLOCK TERMINAL
ブリッジ４極
(4)
58 EA-9500B01-00 CABLE BAND
束線バンド
(50)
59 EA-9500B02-00 CABLE BAND
束線バンド
(25)
60 HX-0070600-0A MOUNT BASE
マウントベース
(1)
61 401-57363 SAFETY_UNIT_BRACKET
セーフティユニットブラケット
(1)
62 401-57362 SLIDE RAIL
スライドレール
(1)
63 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(10)
64 401-11661 DIN RAIL 350
取付レール３５０
(2)
65 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
