- 25 - 13. AIR COMPONENTS エアー関係 9 13 11 12 10 23 21 20 19 17 18 6 7 14 34 4 8 15 26 27 16 32 29 31 30 33 1 2 28 3 5 22 24 25 35

100%1 / 112
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS(FOR 1200MM) オプション部品（１２００ ＭＭ 用）
#03....OPTIONAL PARTS(FOR 1500MM) オプション部品（１５００ ＭＭ 用）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-61865 CNV_COVER_350_ASM
コンベアカバー３５０組
1
2 401-61866 CNV_COVER_350_L_ASM
コンベアカバー３５０Ｌ組
(1)
3 401-61610 CNV_COVER_FRAME_FL
コンベアカバーフレームＦＬ
(1)
4 401-61611 CNV_COVER_FRAME_RL
コンベアカバーフレームＲＬ
(1)
5 401-61612 CNV_SIDE_COVER_L
コンベアサイドカバーＬ
(1)
6 401-61613 CNV_TOP_COVER
コンベアトップカバー
(1)
7 401-61614 CNV_BOTTOM_COVER
コンベアボトムカバー
(1)
8 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
9 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
10 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
11 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
12 401-61867 CNV_COVER_350_R_ASM
コンベアカバー３５０Ｒ組
(1)
13 401-61615 CNV_COVER_FRAME_FR
コンベアカバーフレームＦＲ
(1)
14 401-61616 CNV_COVER_FRAME_RR
コンベアカバーフレームＲＲ
(1)
15 401-61617 CNV_SIDE_COVER_R
コンベアサイドカバーＲ
(1)
16 401-61613 CNV_TOP_COVER
コンベアトップカバー
(1)
17 401-61614 CNV_BOTTOM_COVER
コンベアボトムカバー
(1)
18 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
19 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
20 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
21 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
22
#01
CM-5001000-01 CE MARKING LABEL (JUKI)
ＣＥ マーキング ラベル （ＪＵＫＩ仕様）
1
23
#02
401-61936 CONVEYOR_COVER_JX-350_ASSY_1200
搬送カバー＿ＪＸ−３５０組＿１２００
1
24 401-61865 CNV_COVER_350_ASM
コンベアカバー３５０組
(1)
25 401-61866 CNV_COVER_350_L_ASM
コンベアカバー３５０Ｌ組
(1)
26 401-61610 CNV_COVER_FRAME_FL
コンベアカバーフレームＦＬ
(1)
27 401-61611 CNV_COVER_FRAME_RL
コンベアカバーフレームＲＬ
(1)
28 401-61612 CNV_SIDE_COVER_L
コンベアサイドカバーＬ
(1)
29 401-61613 CNV_TOP_COVER
コンベアトップカバー
(1)
30 401-61614 CNV_BOTTOM_COVER
コンベアボトムカバー
(1)
31 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
32 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
33 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
34 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
35 401-61867 CNV_COVER_350_R_ASM
コンベアカバー３５０Ｒ組
(1)
36 401-61615 CNV_COVER_FRAME_FR
コンベアカバーフレームＦＲ
(1)
37 401-61616 CNV_COVER_FRAME_RR
コンベアカバーフレームＲＲ
(1)
38 401-61617 CNV_SIDE_COVER_R
コンベアサイドカバーＲ
(1)
39 401-61613 CNV_TOP_COVER
コンベアトップカバー
(1)
40 401-61614 CNV_BOTTOM_COVER
コンベアボトムカバー
(1)
41 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
42 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
43 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
44 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
45 E5721-729-000 LABEL
荷重禁止シール
(2)
46 400-01490 TAPE
テープ
(2)
47 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
48
#03
401-61937 CONVEYOR_COVER_JX-350_ASSY_1500
搬送カバー＿ＪＸ−３５０組＿１５００
1
49 401-61953 CNV_COVER_1500_ASM
コンベアカバー１５００組
(1)
50 401-61954 CNV_COVER_1500_L_ASM
コンベアカバー１５００Ｌ組
(1)
51 401-61618 CNV_COVER_FRAME_FL_15
コンベアカバーフレームＦＬ１５
(1)
52 401-61619 CNV_COVER_FRAME_RL_15
コンベアカバーフレームＲＬ１５
(1)
53 401-61612 CNV_SIDE_COVER_L
コンベアサイドカバーＬ
(1)
54 401-61620 CNV_TOP_COVER_15
コンベアトップカバー１５
(1)
55 401-61621 CNV_BOTTOM_COVER_15
コンベアボトムカバー１５
(1)
56 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
57 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
58 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
59 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
60 401-61955 CNV_COVER_1500_R_ASM
コンベアカバー１５００Ｒ組
(1)
61 401-61622 CNV_COVER_FRAME_FR_15
コンベアカバーフレームＦＲ１５
(1)
62 401-61623 CNV_COVER_FRAME_RR_15
コンベアカバーフレームＲＲ１５
(1)
63 401-61617 CNV_SIDE_COVER_R
コンベアサイドカバーＲ
(1)
64 401-61620 CNV_TOP_COVER_15
コンベアトップカバー１５
(1)
65 401-61621 CNV_BOTTOM_COVER_15
コンベアボトムカバー１５
(1)
66 400-01484 CONVEYOR SHUTTER U (LEN)
搬送シャッターＵ（Ｌ、ＥＮ）
(1)
67 400-01485 CONVEYOR SHUTTER B (LEN)
搬送シャッターＢ（Ｌ、ＥＮ）
(1)
68 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(20)
69 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
70 E5721-729-000 LABEL
荷重禁止シール
(2)
71 400-01490 TAPE
テープ
(2)
72 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(4)
73 401-58873 REAR_COVER_UNIT_10ACL
リア＿カバー＿ユニット＿１０ＡＣＬ
1
74 401-58854 COVER_CUCR
カバーＣＵＣＲ
(1)
75 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
76 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(10)
77 401-58852 COVER_RUC
カバーＲＵＣ
(1)
78 400-69189 EMBEDDED PULLS
埋め込み取手
(1)
79 401-34615 SCF_PLATE_U
ＳＣＦプレート Ｕ
(1)
80 NM-3050610-SF FLANGE NUT M5
フランジ付きナット Ｍ５
(10)
81 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
82 401-58857 COVER_RUB_BR_F
カバーＲＵＢブラケットＦ
(2)
83 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(2)
84 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
85 401-58858 COVER_RUB_BR_R
カバーＲＵＢブラケットＲ
(2)
86 401-58856 COVER_RUB
カバーＲＵＢ
(1)
87 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(6)
88 401-47110 BANK_COVER(FIXED)_R_L
バンクカバー（固定）＿Ｒ＿Ｌ
(1)
89 401-47099 BANK_COVER_RR_L
バンクカバー＿ＲＲ＿Ｌ
(1)
90 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
91 401-47098 BANK_COVER_RL_L
バンクカバー＿ＲＬ＿Ｌ
(1)
92 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
93 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
94 401-47085 BANK_COVER_C
バンクカバーＣ
(1)
95 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
96 CM-3001000-04 VOLTAGE WARNING LABEL (50)
危険電圧警告シール （５０）
(1)
97 168-70206 GRAVITY SEAL
荷重中心シール
(1)
98 401-47095 BANK_COVER_PLATE
バンクカバープレート
(2)
99 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
100 401-58862 MTS_HOLE_COVER
ＭＴＳホールカバー
(1)
101 SM-6060802-TN SCREW
六角穴ボルト
(2)
- 25 -

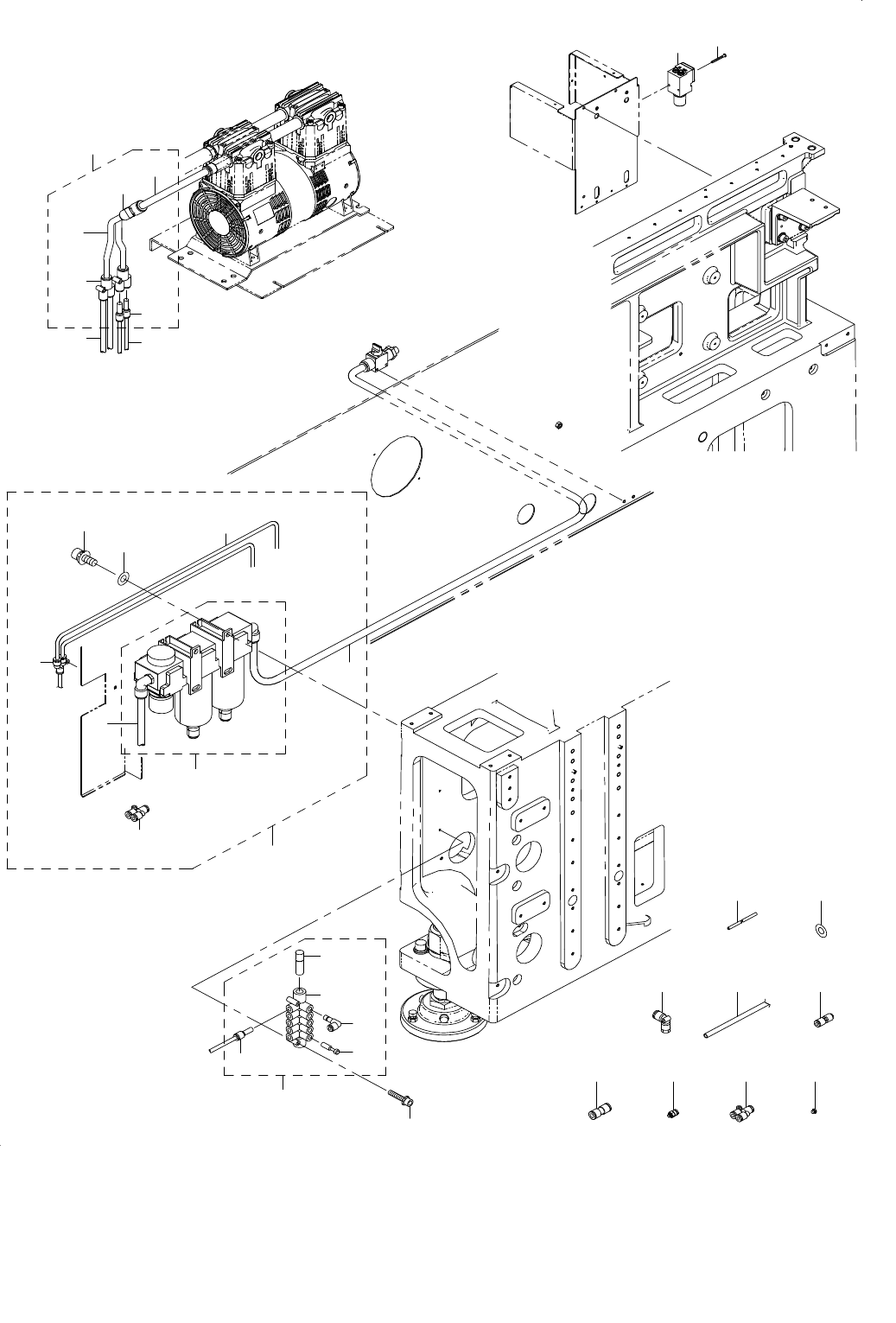

13. AIR COMPONENTS
エアー関係
9
13
11
12
10
23
21
20
19
17
18
6
7
14
34
4
8
15
26
27
16
32
29
31
30
33
1
2
28
3
5 22
24
25 35
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
12
2 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
2.5
3 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
3.05
4 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
2
5 PJ-3040800-02 ELBOW UNION
エルボ
10
6 400-54839 SOFT NYLON 8
ソフトナイロン８
20
7 400-94700 AIR COMBINATION ASSY
エアーコンビネーション組
1
8 400-63483 AIR COMBINATION
エアーコンビネーション
(1)
9 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(1.7)
10 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
11 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
12 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
13 BT-1200801-EF TUBE
チューブ
(0.45)
14 PJ-3080600-03 UNION Y
ユニオンワイ
(1)
15 BT-1200801-EF TUBE
チューブ
(1)
16 401-47664 MANIFOLD_ASM
マニホールド組
1
17 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
(3)
18 PX-9500070-00 PLUG
プラグ
(3)
19 PJ-3010600-03 REDUCER
レデューサ
(3)
20 PJ-3091200-03 MANIFOLD
マニホールド
(1)
21 PJ-0200000-03 PLUG ROUND 12
プラグ φ１２
(1)
22 PJ-3030600-03 UNION
違径ユニオン
2
23 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
24 PJ-3030800-01 UNION STRAIGHT
ユニオンストレ−ト
4
25 PJ-3010605-03 HALF UNION
ハーフユニオン
1
26 PF-0200040-00 REGULATOR
レギュレータ
1
27 SM-4033001-SC SCREW M3X0.5 L=30
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝３０
2
28 401-47611 VACUUM_PUMP_AIR_ASM
バキュームポンプエア組
1
29 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(0.2)
30 BT-1200801-EF TUBE
チューブ
(0.1)
31 PJ-3081200-02 UNION Y
ユニオン ワイ
(1)
32 400-69259 DIFFERENT BORE UNION Y
ディファレントボレーユニオンＹ ＫＱ２Ｕ−０８−１０
(2)
33 PJ-3010600-03 REDUCER
レデューサ
(2)
34 PJ-3080600-03 UNION Y
ユニオンワイ
6
35 PJ-0205000-02 PLUG
プラグ
1
