- 25 -
13. AIR COMPONENTS
エアー関係
9
13
11
12
10
23
21
20
19
17
18
6
7
14
34
4
8
15
26
27
16
32
29
31
30
33
1
2
28
3
5 22
24
25 35
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
12
2 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
2.5
3 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
3.05
4 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
2
5 PJ-3040800-02 ELBOW UNION
エルボ
10
6 400-54839 SOFT NYLON 8
ソフトナイロン８
20
7 400-94700 AIR COMBINATION ASSY
エアーコンビネーション組
1
8 400-63483 AIR COMBINATION
エアーコンビネーション
(1)
9 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(1.7)
10 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
11 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
(4)
12 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
13 BT-1200801-EF TUBE
チューブ
(0.45)
14 PJ-3080600-03 UNION Y
ユニオンワイ
(1)
15 BT-1200801-EF TUBE
チューブ
(1)
16 401-47664 MANIFOLD_ASM
マニホールド組
1
17 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
(3)
18 PX-9500070-00 PLUG
プラグ
(3)
19 PJ-3010600-03 REDUCER
レデューサ
(3)
20 PJ-3091200-03 MANIFOLD
マニホールド
(1)
21 PJ-0200000-03 PLUG ROUND 12
プラグ φ１２
(1)
22 PJ-3030600-03 UNION
違径ユニオン
2
23 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
24 PJ-3030800-01 UNION STRAIGHT
ユニオンストレ−ト
4
25 PJ-3010605-03 HALF UNION
ハーフユニオン
1
26 PF-0200040-00 REGULATOR
レギュレータ
1
27 SM-4033001-SC SCREW M3X0.5 L=30
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝３０
2
28 401-47611 VACUUM_PUMP_AIR_ASM
バキュームポンプエア組
1
29 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チューブ
(0.2)
30 BT-1200801-EF TUBE
チューブ
(0.1)
31 PJ-3081200-02 UNION Y
ユニオン ワイ
(1)
32 400-69259 DIFFERENT BORE UNION Y
ディファレントボレーユニオンＹ ＫＱ２Ｕ−０８−１０
(2)
33 PJ-3010600-03 REDUCER
レデューサ
(2)
34 PJ-3080600-03 UNION Y
ユニオンワイ
6
35 PJ-0205000-02 PLUG
プラグ
1
- 27 -

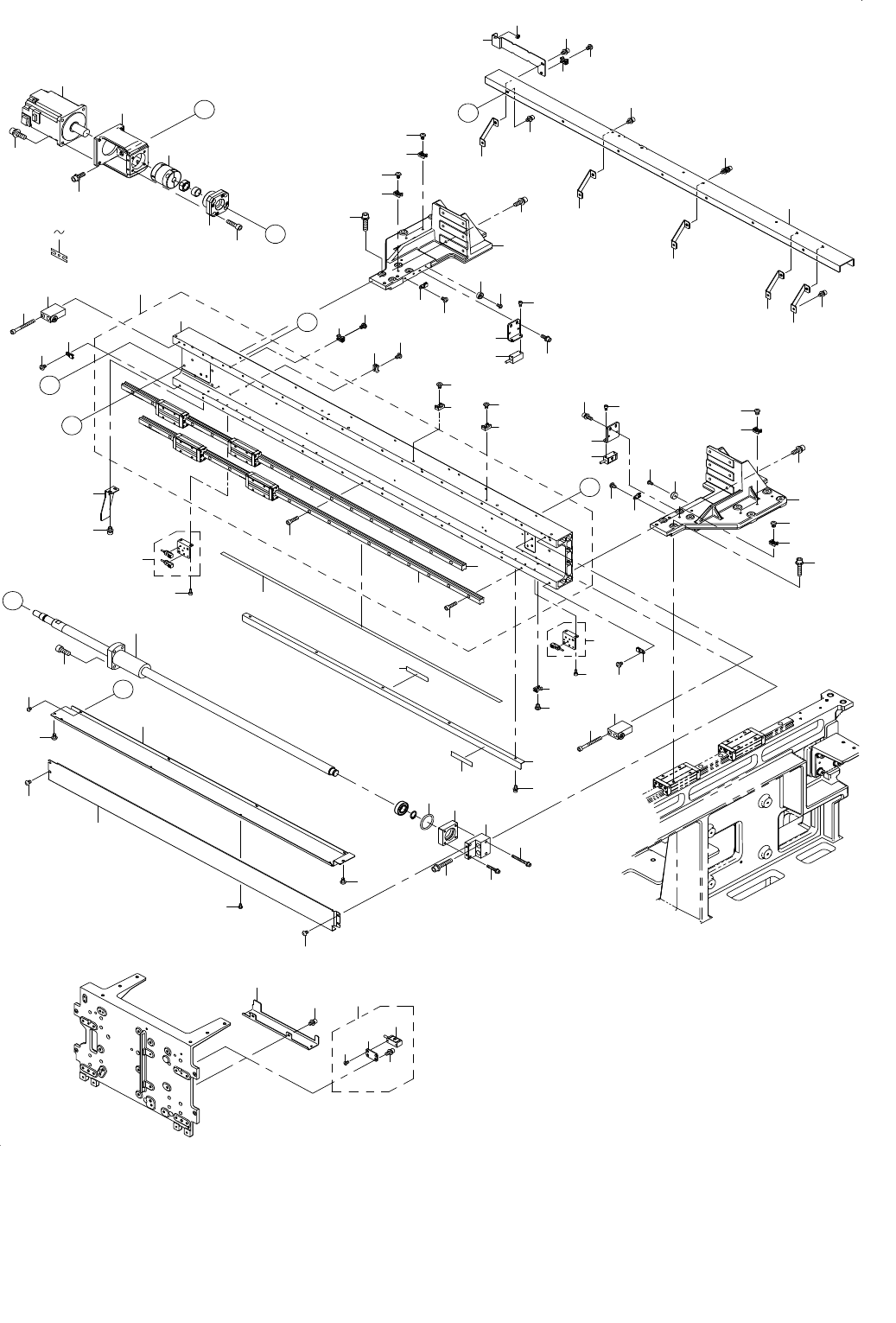

14. X-Y COMPONENTS (1)
Ｘ−Ｙ関係（１）
C
B
35
60
61
6
16
53
52
48
36
34
33
32
31
30
29
21
22
23
20
59
58
57
56
55
63
24
27
10
18
19
40
45
45
40
B
C
35
60
61
60
61
60
61
62
15
54
53
53
52
48
47
50
49
49
50
A
4
A
49
49
46
41
44
43
39
38
37
28
23
20
22
21
13
14
51
12
51
11
9
8
7
1
3
4
2
2
60
61
42
47
17
53
54
53
54
53
54
52
53
52
53
D
64
64
64
64
64
65
65
65
5
65
D
D
65
68
66
69
67
