- 56 - NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRA NSFER REFERENCE IS DIFFE RENT. 基板搬送基準が異なると取付位置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-6181 7 IN_SENSOR_350_A SM インセンサ３５…
- 55 -

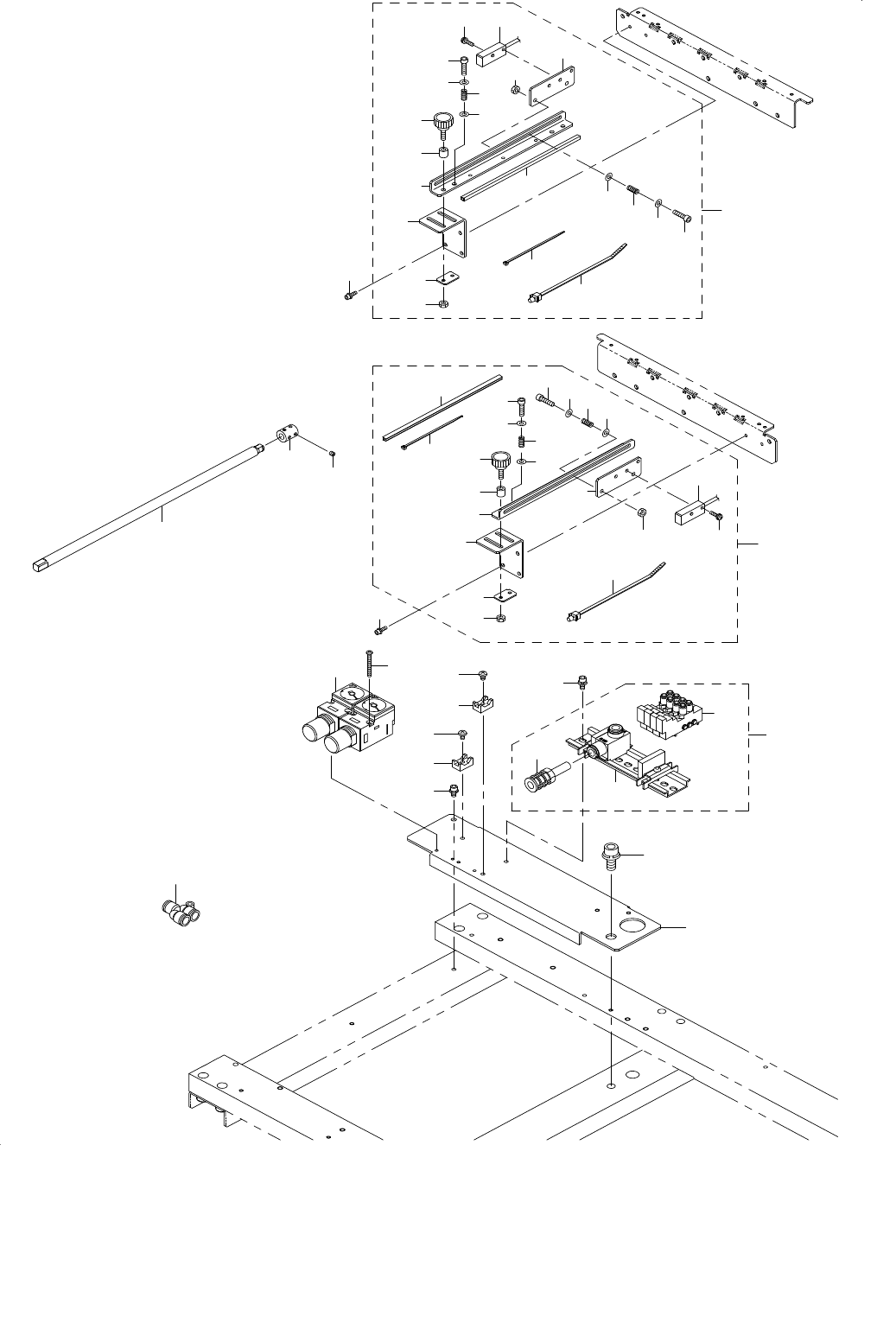

28. PWB CONVEYOR COMPONENTS (8)
基板搬送関係（８）
16
3
5
7
6
8
19
9
9
10
10
23
11
18
29
19
20
21
22
23
23
24
30
31
24
6
10
10
23
22
11
12
25
26
13
27
14
15
28
33
33
1
4
17
2
32
42
40
37
35
38
36
34
44
45
46
47
48
48
49
49
41
43
39
- 56 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61817 IN_SENSOR_350_ASM
インセンサ３５０組
1
2 HX-0044000-00 CABLE BAND
束線バンド
(1)
3 400-01078 SENSOR BRAKET B
センサブラケットＢ
(1)
4 400-01079 SENSOR BRAKET C
センサブラケットＣ
(1)
5 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
6 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(3)
7 G6518-880-000 SET PICK-UP
セットつまみ
(1)
8 400-58815 SPACER
スペーサ
(1)
9 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(3)
10 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
11 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ４Ｘ０．７ ２種
(3)
12 401-62658 SIDE SENSOR ASM
サイドセンサ組
(1)
13 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
(1)
14 HX-0036700-0A BUSH
ブッシュ
(0.16)
15 EA-9500B00-00 CABLE BAND
束線バンド
(5)
16 400-01077 SENSOR BRAKET A
センサブラケットＡ
(1)
17 401-61818 OUT_SENSOR_350_ASM
アウトセンサ３５０組
1
18 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
19 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(3)
20 G6518-880-000 SET PICK-UP
セットつまみ
(1)
21 400-58815 SPACER
スペーサ
(1)
22 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(3)
23 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
24 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ４Ｘ０．７ ２種
(3)
25 401-62658 SIDE SENSOR ASM
サイドセンサ組
(1)
26 SL-4031291-SC SCREW M3 L=12
座金付きなべ小ねじ Ｍ３ Ｌ＝１２
(1)
27 HX-0036700-0A BUSH
ブッシュ
(0.16)
28 EA-9500B00-00 CABLE BAND
束線バンド
(5)
29 400-01077 SENSOR BRAKET A
センサブラケットＡ
(1)
30 400-01078 SENSOR BRAKET B
センサブラケットＢ
(1)
31 400-01079 SENSOR BRAKET C
センサブラケットＣ
(1)
32 HX-0044000-00 CABLE BAND
束線バンド
(1)
33 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
34 400-00916 MANIFOLD VALVE A ASM.
コンベアバルブ組
1
35 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取り付けベース
(1)
36 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(3)
37 PX-0500030-00 SILENCER
サイレンサ
(1)
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
39 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
40 PF-0200040-00 REGULATOR
レギュレータ
2
41 400-46029 HANDLE SHAFT
ハンドルシャフト
1
42 SM-4033001-SC SCREW M3X0.5 L=30
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝３０
4
43 SM-8050502-TP SCREW M5 L=5
止めねじ
4
44 PJ-3080400-06 UNION
ユニオンワイ
10
45 401-61656 MANIFOLD_VALVE_BR
マニホールドバルブ＿ＢＲ
1
46 SL-6082092-TN BOLT
座金付き六角穴ボルト
1
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
1
48 HX-0029400-00 FIXED BASE
固定ベース
2
49 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
- 57 -

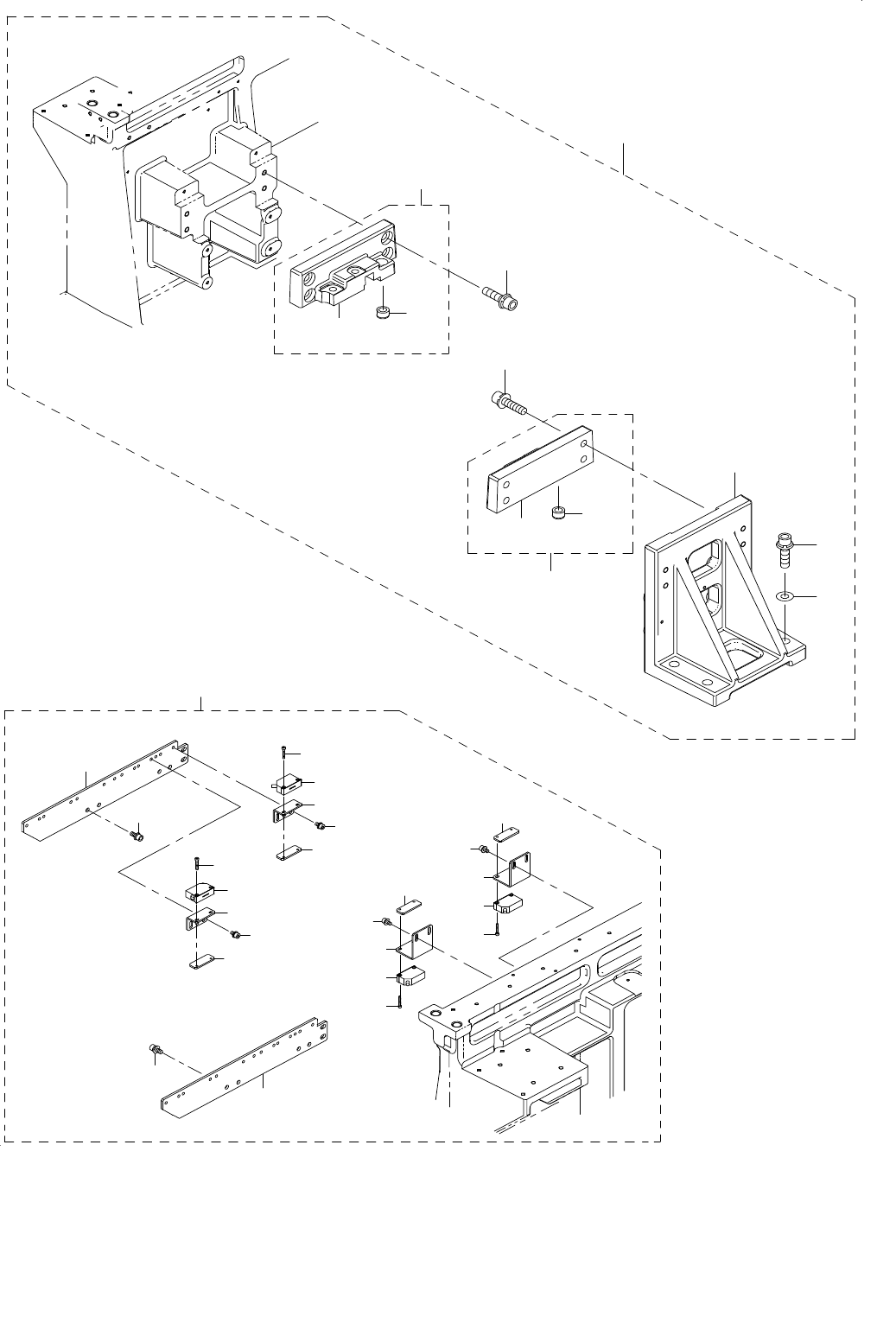

29. FEEDER BANK COMPONENTS (1)
フィーダバンク関係（１）
1
5
6
7
8
2
11
10
9
5
3
4
17
14
15
15
17
20
18
19
19
18
16
19
15
13
13
14
12
16
21
17
19
15
17
21
20
