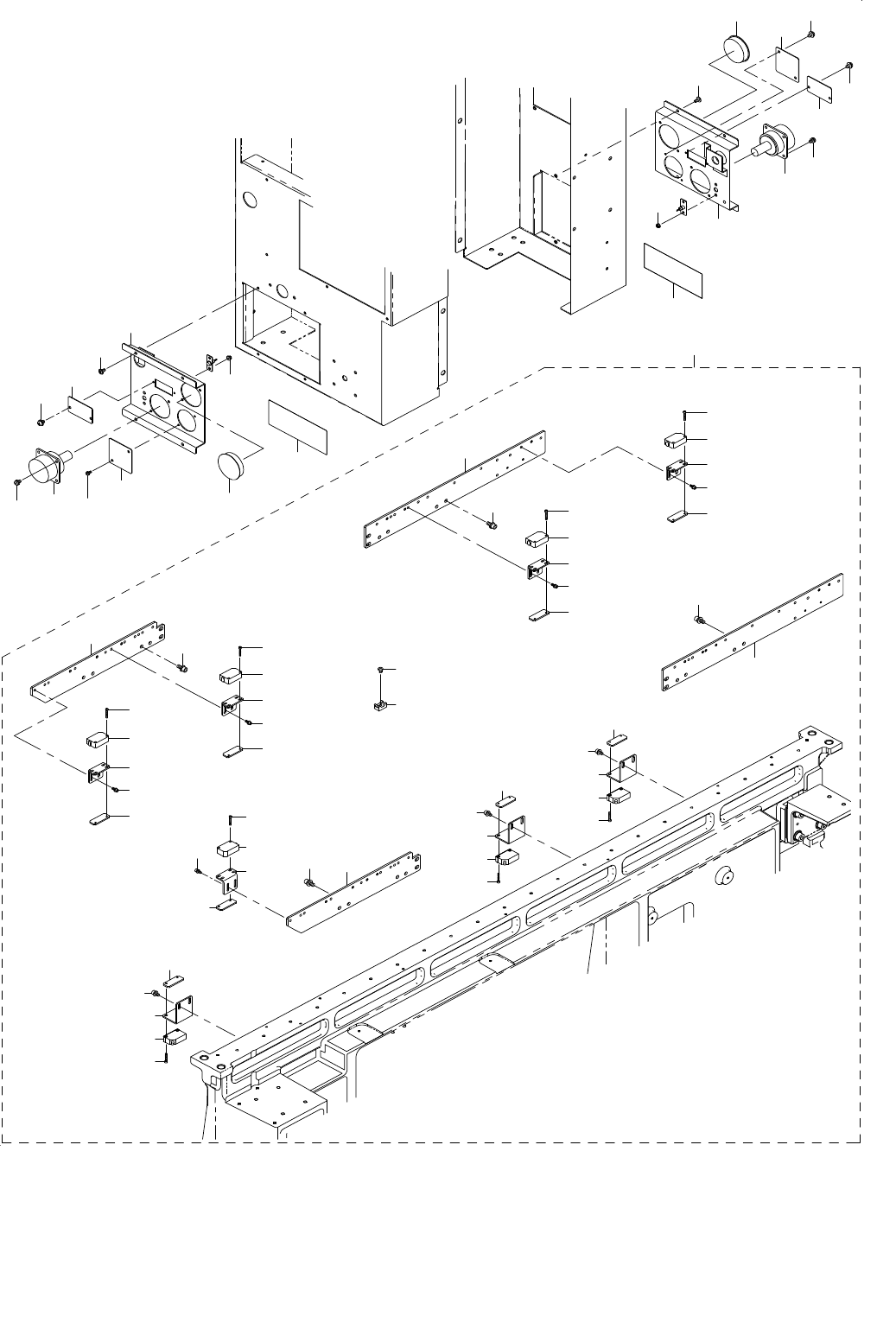

45. E FIXED BANK UNIT COMPONENTS (2)
電動固定バンクユニット関係（２）
1
2
1
2
5
5
6
6
3
3
9
24
23
7
8
4
10
9
24
4
8
23
7
13
19
18
20
17
16
13
17
19
16
20
18
21
17
19
18
20
18
20
16
13
13
11
12
18
19
19
17
21
20
17
14
15
12
11
20
18
20
22
21
19
19
18
16
22
20
22
21
19
18
- 90 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-11734 ELEC BANK RELAY WIRE ASM
電動バンクリレーワイヤ組
2
2 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
3 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
4
4 401-60009 CONNECTOR_COVER_ME
コネクタカバーＭＥ
2
5 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
8
6 400-84938 E_BANK_CON_NOTICE_LABEL
Ｅバンクコネクタ注意ラベル
2
7 401-47428 HOD_COVER
ＨＯＤカバー
2
8 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
4
9 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
10 401-60137 FEEDER_SENS_ASM_20A_ME
フィーダセンサ組２０Ａメカ電動
1
11 401-60011 SENSOR_BR_F_ME
センサブラケットＦ＿ＭＥ
(2)
12 401-60012 SENSOR_BR_R_ME
センサブラケットＲ＿ＭＥ
(2)
13 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(8)
14 HX-0029400-00 FIXED BASE
固定ベース
(2)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
16 401-29057 SEPARATE SENSOR RECEIVER ASM
ＳＥＰＡＲＡＴＥ センサ受光組
(4)
17 400-93991 S_BR_B
センサ＿ブラケット＿Ｂ
(5)
18 400-93993 NUT_PLATE
ナット＿プレート
(8)
19 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
20 SM-6851602-TN SCREW M2.5X16
六角穴ボルト Ｍ２．５ Ｌ＝１６
(16)
21 401-29058 SEPARATE SENSOR EMISSION ASM
ＳＥＰＡＲＡＴＥ センサ投光組
(4)
22 401-61648 FEEDER_SENSOR_BR_350
フィーダ＿センサ＿ブラケット＿３５０
(3)
23 400-93799 HOLE_PLUGS_HP18
ホールプラグ＿ＨＰ１８
2
24 401-47198 M_CONNECTOR_PLATE_R
ＭコネクタプレートＲ
2
