JX-350-Rev07.pdf - 第93页
- 88 - NOTE( 注記 ) #01....FOR W ITHOUT CUTTER カッター無し用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-47411 BANK_SUPPORT_UNIT バンクサポートユニット 1 2 401-09098 BANK SUP A バンクサポートＡ (2) 3 SL-6083092-TN SCREW 座金付き六角穴ボルト (16)…
- 87 -

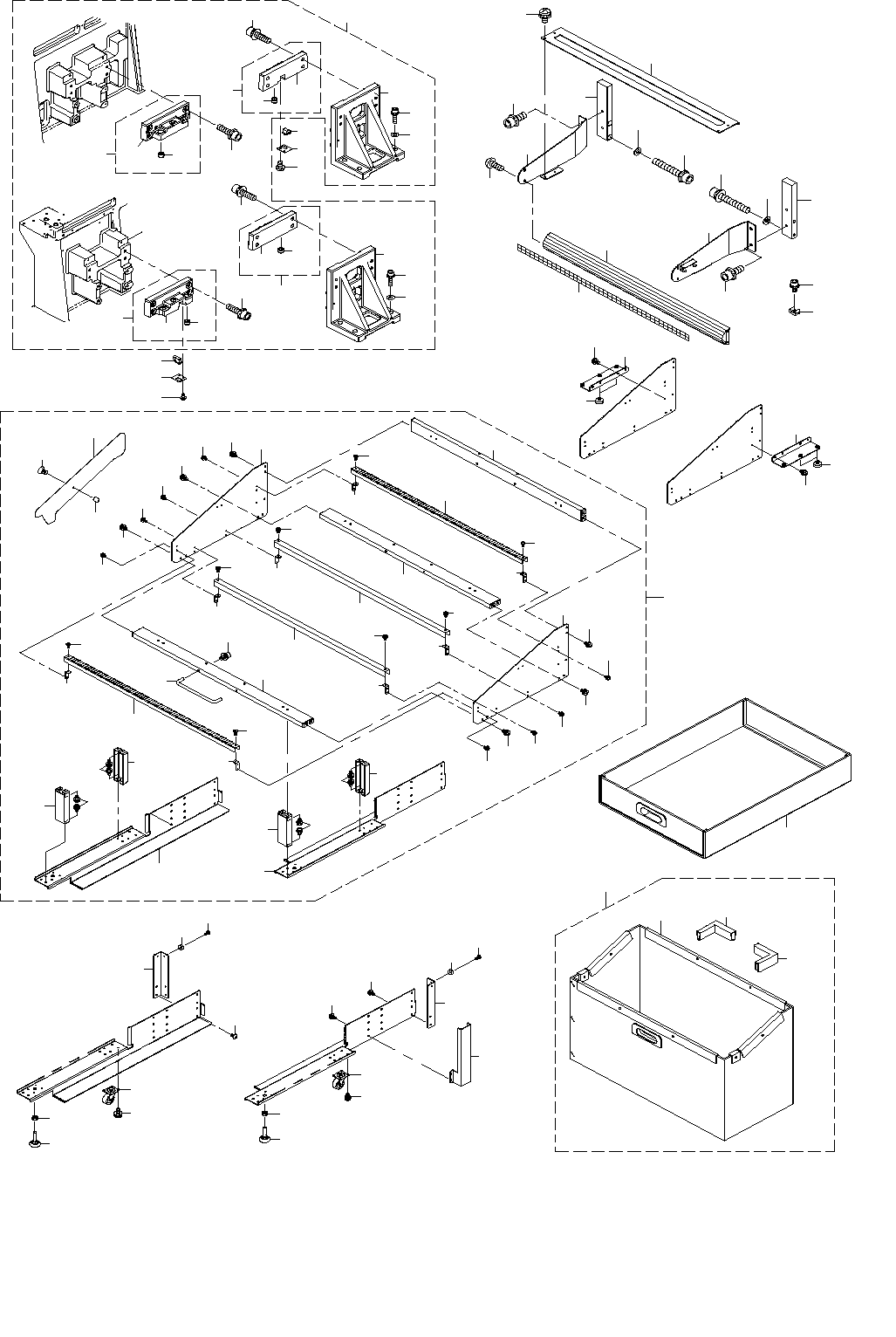

44. E FIXED BANK UNIT COMPONENTS (1)
電動固定バンクユニット関係（１）
１４
１４
１８
１８
１６
１７
１２
１９
２０
２１
２２
３
８
３
９
１
９
６
１１
８
３
３
７
１０
６
２
７
１０
５
４
１１
２
５
４
２７
２６
２５
２５
２６
２７
１３
１５
１５
２４
２３
１３
５７
４２
４４
４５
４３
６２
５５
５７
５５
５７
５５
５７
５５
５７
５５
５７
５９
５６
５６
４１
５４
５５
５７
５５
５７
６１
５９
５９
４９４８
５０
５０
５１
５１
５１
５０
５１
５０
５５
６３
５２
５９
４７
３５
３７
３８
２８
２８
２９
３６
２９
３０
３１
３０
３１
３２
３４
３３
３２
５８
６０
５８
５３
５８
５８
６０
６０
６０
５８
５８
５８
６０
５８
５３
６０
３３
３４
４０
３９
３７
３８
３９
４０
４６
- 88 -
NOTE( 注記 ) #01....FOR WITHOUT CUTTER カッター無し用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47411 BANK_SUPPORT_UNIT
バンクサポートユニット
1
2 401-09098 BANK SUP A
バンクサポートＡ
(2)
3 SL-6083092-TN SCREW
座金付き六角穴ボルト
(16)
4 SL-6104042-TN SCREW M10 L=40
座金付き六角穴ボルト Ｍ１０ Ｌ＝４０
(8)
5 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(8)
6 401-47412 BANK_SUP_B_L_ASM
バンクサポートＢ＿Ｌ組
(2)
7 401-47413 BANK_SUP_B_L
バンクサポートＢ＿Ｌ
(1)
8 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュＢ
(1)
9 401-47415 BANK_SUP_B_R_ASM
バンクサポートＢ＿Ｒ組
(2)
10 401-47416 BANK_SUP_B_R
バンクサポートＢ＿Ｒ
(1)
11 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュＢ
(1)
12 400-93594 ETF POSITION LABEL(40)
ＥＴＦポジションラベル（４０）
1
13 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
4
14 400-94376 BANK SUPPORT
バンクサポート
2
15 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ６ Ｌ＝３５
4
16 400-94374 TAPE GUIDE BR L
テープガイドブラケットＬ
1
17 400-94375 TAPE GUIDE BR R
テープガイドブラケットＲ
1
18 SL-6061692-TN SCREW M6 L=16
座金付き六角穴ボルト Ｍ６ Ｌ＝１６
4
19 400-94372 TAPE GUIDE BR C
テープガイドブラケットＣ
1
20 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
4
21 400-94373 TAPE GUIDE SUPPORT BR
テープガイドサポートブラケット
1
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
23 HX-0055700-00 TIE MOUNT
タイマウント
1
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
1
25 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
2
26 400-93849 SENSOR_PLATE
センサプレート
2
27 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
4
28 401-10282 TH_STOPPER
ＴＨ＿ＳＴＯＰＰＥＲ
2
29 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
4
30 400-49671 COVER CUSHION
カバークッション
2
31 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
2
32 401-10283 TH_ROLLER_BR
ＴＨ＿ローラ＿ＢＲ
2
33 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
34 401-10284 TH_ROLLER
ＴＨ＿ローラ
4
35 401-10288 CUTTER_PUSHER_BR
カッター＿ＰＵＳＨＥＲ＿ＢＲ
1
36 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
4
37 400-94860 TH_CASTER
ＴＨキャスター
2
38 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
8
39 400-98844 ADJUSTER_FOOT
アジャスターフット
2
40 NM-6080001-SC NUT M8X1.25 TYPE1
六角ナット Ｍ８Ｘ１．２５ １種
4
41 401-10289 TRASH BOX
トラッシュボックス
1
42
#01
400-94513 TRASH BOX L
トラッシュボックスＬ
1
43 400-94959 TRASH_BOX_L_A
トラッシュボックスＬ＿Ａ
(1)
44 400-25326 CORNER PIECE A1
コーナーピースＡ１
(2)
45 400-25327 CORNER PIECE B1
コーナーピースＢ１
(2)
46 401-14554 TAPE HOLDER ASM
テープホルダ組
1
47 401-10291 REEL FIXING BAR40
リールフィキシングバー４０
(2)
48 401-10286 TRASH BOX FRAME L
トラッシュボックスフレームＬ
(1)
49 401-10287 TRASH BOX FRAME R
トラッシュボックスフレームＲ
(1)
50 401-10290 TAPE HOLDER FOOT
テープホルダ足
(4)
51 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
52 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(20)
53 401-10285 TAPE HOLDER PL
テープホルダＰＬ
(2)
54 E1612-706-C00 REEL SH
リールＳＨ
(20)
55 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(8)
56 400-94863 TAPE SUPPORT
テープサポート
(2)
57 400-84674 REEL SUPPORT ANGLE
リールサポートアングル
(8)
58 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(16)
59 400-94862 TAPE HOLDER BR 1
テープホルダーブラケット１
(3)
60 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(12)
61 400-94864 TAPE HOLDER HANDLE
テープホルダハンドル
(1)
62 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
63 400-84676 SEPARATION PLATE
セパレーションプレート
(20)
- 89 -
45. E FIXED BANK UNIT COMPONENTS (2)
電動固定バンクユニット関係（２）
1
2
1
2
5
5
6
6
3
3
9
24
23
7
8
4
10
9
24
4
8
23
7
13
19
18
20
17
16
13
17
19
16
20
18
21
17
19
18
20
18
20
16
13
13
11
12
18
19
19
17
21
20
17
14
15
12
11
20
18
20
22
21
19
19
18
16
22
20
22
21
19
18
