- 63 - 32. ACCESSORIES P ART COMPONENTS 梱包添付品関係 10 15 9 16 14 21 30 32 17 18 6 1 3 2 4 5 8 28 7 11 20 27 25 24 19 12 13 29 23 22 26 31
- 62 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61816 BU_BASE_350 ASM
ＢＵ＿ベース＿３５０組
1
2 401-36302 BU_BASE
ＢＵ＿ベース
(1)
3 SB-8160005-C0 BEARING
ころがり軸受
(2)
4 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
5 400-78535 CYLINDER
シリンダ
(1)
6 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
7 400-78534 FLOATING JOINT
フローティングジョイント
(1)
8 SM-6055552-TN BOLT M5 L=55
六角穴ボルト Ｍ５ Ｌ＝５５
(4)
9 401-36316 BU_TABLE_STOPPER_BR_A_ASM
ＢＵ＿テーブルストッパ＿ＢＲ＿Ａ＿組
(2)
10 401-36306 BU_TABLE_STOPPER_BR_A
ＢＵ＿テーブルストッパ＿ＢＲ＿Ａ
(1)
11 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
12 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
13 SM-6030802-TN SCREW
六角穴ボルト
(2)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
15 401-36307 BU_TABLE_STOPPER_BR_B
ＢＵ＿テーブルストッパ＿ＢＲ＿Ｂ
(2)
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
17 401-61641 BU_SENSOR_BR
ＢＵ＿センサ＿ＢＲ
(1)
18 401-54793 PROXIMITY SENSOR CABLE ASM
近接センサケーブル組
(2)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
20 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(2)
21 HX-0029400-00 FIXED BASE
固定ベース
(1)
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
23 EA-9500B01-00 CABLE BAND
束線バンド
(1)
24 401-38011 BACK_UP_PIN_LED_ASM
バックアップピン＿ＬＥＤ組
16
25 SL-6082092-TN BOLT
座金付き六角穴ボルト
4
26 401-36314 BU_TABLE_AIR_BR_ASM
ＢＵ＿テーブルエア＿ＢＲ＿組
1
27 401-62468 SUP_TABLE_AIR_ASM_BR
サポートテーブル＿エア組＿ＢＲ
(1)
28 PF-0200040-00 REGULATOR
レギュレータ
(1)
29 SM-4033001-SC SCREW M3X0.5 L=30
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝３０
(2)
30 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
(1)
31 PX-0505010-00 SILENCER
消音器
(2)
32 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
33 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
34 PC-0124010-00 SPEED CONTROLLER
スピードコントローラ
(2)
35 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(2)
36 HX-0029400-00 FIXED BASE
固定ベース
(3)
37 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
38 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
39 401-36317 BU_TABLE_ASM
ＢＵ＿テーブル＿組
1
40 401-36303 BU_TABLE_A
ＢＵ＿テーブル＿Ａ
(1)
41 401-36305 BU_TABLE_SIDE_BAR
ＢＵ＿テーブルサイドバー
(2)
42 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(8)
43 SL-6040642-TN BOLT
座金付き六角穴ボルト
(4)
44 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
45 401-36304 BU_TABLE_B
ＢＵ＿テーブル＿Ｂ
(1)
46 400-78532 LIFTER GUIDE SH
リフターガイドＳＨ
(2)
47 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
48 SM-6045052-TN SCREW M4 L=50
六角穴ボルト Ｍ４ Ｌ＝５０
(4)
49 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ 1種
(4)
50 WP-0450816-SC WASHER
平座金
(4)
51 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
1
52 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
1.7
53 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
0.08
54 PJ-3010400-01 REDUCER
レジューサ
1
55 PJ-3080600-03 UNION Y
ユニオンワイ
1
56 EA-9500B01-00 CABLE BAND
束線バンド
3
- 63 -

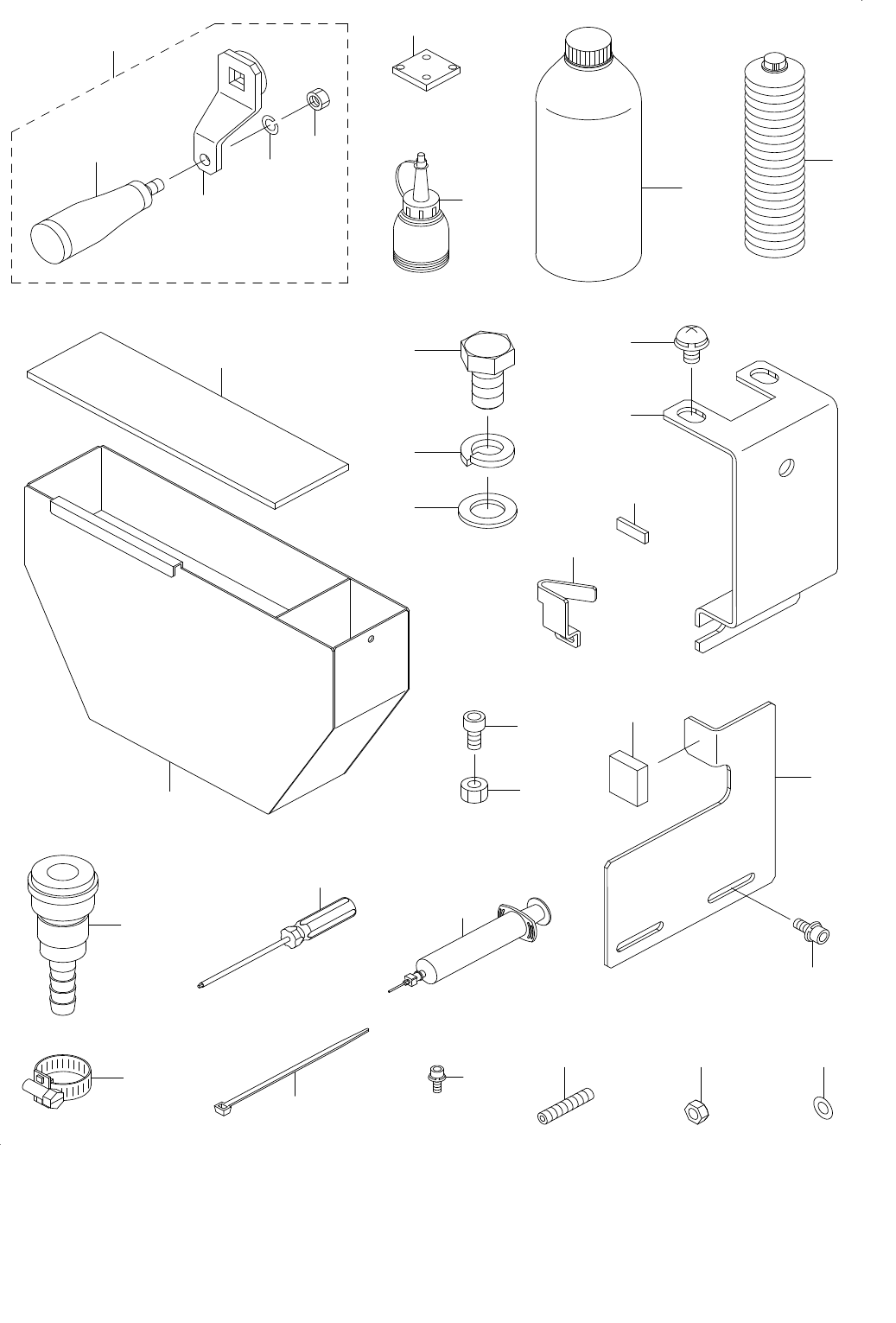

32. ACCESSORIES PART COMPONENTS
梱包添付品関係
10
15
9
16
14
21 30 32
17
18
6
1
3
2
4
5
8
28
7
11
20
27
25
24
19
12
13
29
23
22
26
31
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-72349 HAND KNOB ASM
ハンドノブ組
1
2 400-72363 HAND KNOB
ハンドノブ
(1)
3 400-72364 HAND KNOB ARM
ハンドノブアーム
(1)
4 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
5 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
6 288-46608 SPRING WASHER
ばね座金（予備２０）
4
7 400-46644 ZM RUBBER
ＺＭラバー
6
8 E3622-721-000 CAL PIECE A
ＣＡＬピースＡ
1
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
10 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
8
11 MDF-RX1001L0-9 DEFRIX OIL NO.1(800CC)
デフレックスオイル ＮＯ１
1
12 J1067-000-000 OILER
油差し
1
13 400-32449 6459 GREASE N
６４５９グリースＮ
1
14 401-46952 X_FIX_BR
Ｘ固定ブラケット
1
15 401-06051 Y_FIX_BR_V2
Ｙ固定ブラケットＶ２
2
16 E2424-725-000 STOPPER RUBBER R
ストッパゴム
1
17 288-46509 WASHER
平座金（予備２０）
4
18 288-46400 BOLT
六角ボルト（Ｍ２０）
4
19 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
20 400-46528 ZM STOPPER
ＺＭストッパー
6
21 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
16
22 400-45985 CHIP BOX
チップボックス
1
23 400-45986 CHIP BOX CUSHION
チップボックスクッション
1
24 PJ-0700000-01 SOCKET
ソケット
1
25 161-21907 HOSE BAND
ホースバンド
1
26 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
12
27 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
28 400-46643 CG2 GREASE
ＣＧ２グリース
1
29 EA-9500B02-00 CABLE BAND
束線バンド
10
30 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
16
31 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
32 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
16
