- 38 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-46893 HEAD RELATED 10A ASM ヘッド周り＿１０Ａ＿組 1 2 401-46898 HEAD_TOP_BASE ヘッドトップベース (1) 3 SL-6041092-TN SCREW 座金付き六角穴ボルト (3) 4 400-71576 HEAD TOP POLE L ヘッドトップポールＬ …
- 37 -
19. HEAD RELATED COMPONENTS
ヘッド周り関係
１４
５９
６６
５９
６６
Ｄ
５９
６６
２
１２
１３
５９
４２
６０
１
４
Ｂ
８
７
３０
Ｃ
３８
６６
２１
２２
Ａ
１８
８
７
６
５
５
４
９
Ｃ
６５
６５
６４
６１
３３
４０ ４１
３２
３１
６２
５０
４９
５６
４８
５７
５５
４６
５８
４７
５１
６３
５４
４３
４４
２０
２２
Ｂ
Ａ
２６
２７
２８
２５
２９
３
３５
３６
６６
４５
１７
５９
６６
２４
６６
５
９
３９
３７
３４
３７
３９
１９
５３
１１
１０
２３
１６
１５
１０
Ｄ
１１
６６
５９
９
５２
３９
３７
- 38 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-46893 HEAD RELATED 10A ASM
ヘッド周り＿１０Ａ＿組
1
2 401-46898 HEAD_TOP_BASE
ヘッドトップベース
(1)
3 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
4 400-71576 HEAD TOP POLE L
ヘッドトップポールＬ
(2)
5 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
6 401-46899 HEAD_TOP_PLATE_20VA
ヘッドトッププレート２０ＶＡ
(1)
7 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(2)
8 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(2)
9 401-08816 HEAD TOP POLE R 3010
ヘッドトップポールＲ ３０１０
(2)
10 WP-0431005-SP PLAIN WASHER
平座金
(8)
11 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(8)
12 L153E-221-000 FC SUPPORT
ＦＣ サポート
(1)
13 L153E-321-000 FC RUBBER
ＦＣ ルーバー
(3)
14 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
15 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(2)
16 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
17 401-46889 4AXIS_SERVO_AMP_ASM
４軸サーボアンプ組
(3)
18 401-46900 HEAD_TOP_PCB_PLATE
ヘッドトップ基板プレート
(1)
19 401-29650 4AXIS INTEGRAL TYPE T AXIS DRIVER
４軸一体型Ｔ軸ドライバ
(1)
20 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(9)
21 401-30259 S-HEAD MAIN PCB ASM
Ｓヘッドメイン基板組
(1)
22 SL-6032092-TN BOLT
座金付き六角穴ボルト
(12)
23 401-36796 CABLE_BEAR_BR
ケーブルベアブラケット
(1)
24 401-46890 HEAD_TOP_FAN_20VA_ASM
ヘッドトップファン＿２０ＶＡ＿組
(1)
25 401-46901 HEAD_TOP_FAN_BR
ヘッドトップファンブラケット
(1)
26 401-19461 HEAD FAN MOTOR A ASSY
頭部ファンモータＡ組
(1)
27 400-66152 Y_FAN_GUARD_C
ＹファンガードＣ
(1)
28 SL-4042591-SC SCREW M4 L=25
座金付き なべ小ねじ Ｍ４ Ｌ＝２５
(2)
29 401-46385 HEAD FAN RELAY CABLE ASM
ヘッドファン中継ケーブル組
(1)
30 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
9
31 EA-9500B02-00 CABLE BAND
束線バンド
30
32 HX-0006500-0B CABLE BAND
束線バンド
5
33 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
1
34 401-46902 HEAD_CABLE_BR
ヘッドケーブルブラケット
1
35 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
1
36 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
37 HX-0029400-00 FIXED BASE
固定ベース
3
38 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
39 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
3
40 HX-0009600-0A GROMMET
エッジングブッシュ
1
41 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
0.5
42 WP-0651646-SC WASHER
平座金
6
43 400-94360 HEAD COVER
ヘッドカバー
1
44 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
4
45 401-61796 HEAD_VACUUM_UNIT_350_ASM
ヘッドバキュームユニット＿３５０＿組
1
46 400-46058 O RING F1
ＯリングＦ１
(6)
47 SL-6031042-TN SCREW
座金付き六角穴ボルト
(2)
48 SM-6034002-TN SCREW M3 L=40
六角穴ボルト Ｍ３ Ｌ＝４０
(2)
49 400-77276 FILTER BOX U
フィルターボックスＵ
(1)
50 400-60551 FILTER SET PIN
フィルタセットピン
(6)
51 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
52 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
53 401-32730 VACUUM UNIT
バキュームユニット
(1)
54 401-61637 SV_PLATE
ＳＶプレート
(1)
55 PJ-3010405-05 HALF UNION
ハーフユニオン
(6)
56 400-62187 FILTER BOX L 70
フィルタボックスＬ ７０
(1)
57 400-46646 FILTER
フィルタ
(6)
58 400-46059 O RING F2
ＯリングＦ２
(6)
59 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
20
60 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
6
61 401-46908 HEAD_TOP_COVER_10A
ヘッドトップカバー１０Ａ
1
62 EA-9500B01-00 CABLE BAND
束線バンド
20
63 E3858-715-000 SEAL
手触れ禁止シール
1
64 400-71580 HEAD COVER SHEET 3020
ヘッドカバーシート３０２０
1
65 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
8
66 HX-0029400-00 FIXED BASE
固定ベース
20
- 39 -

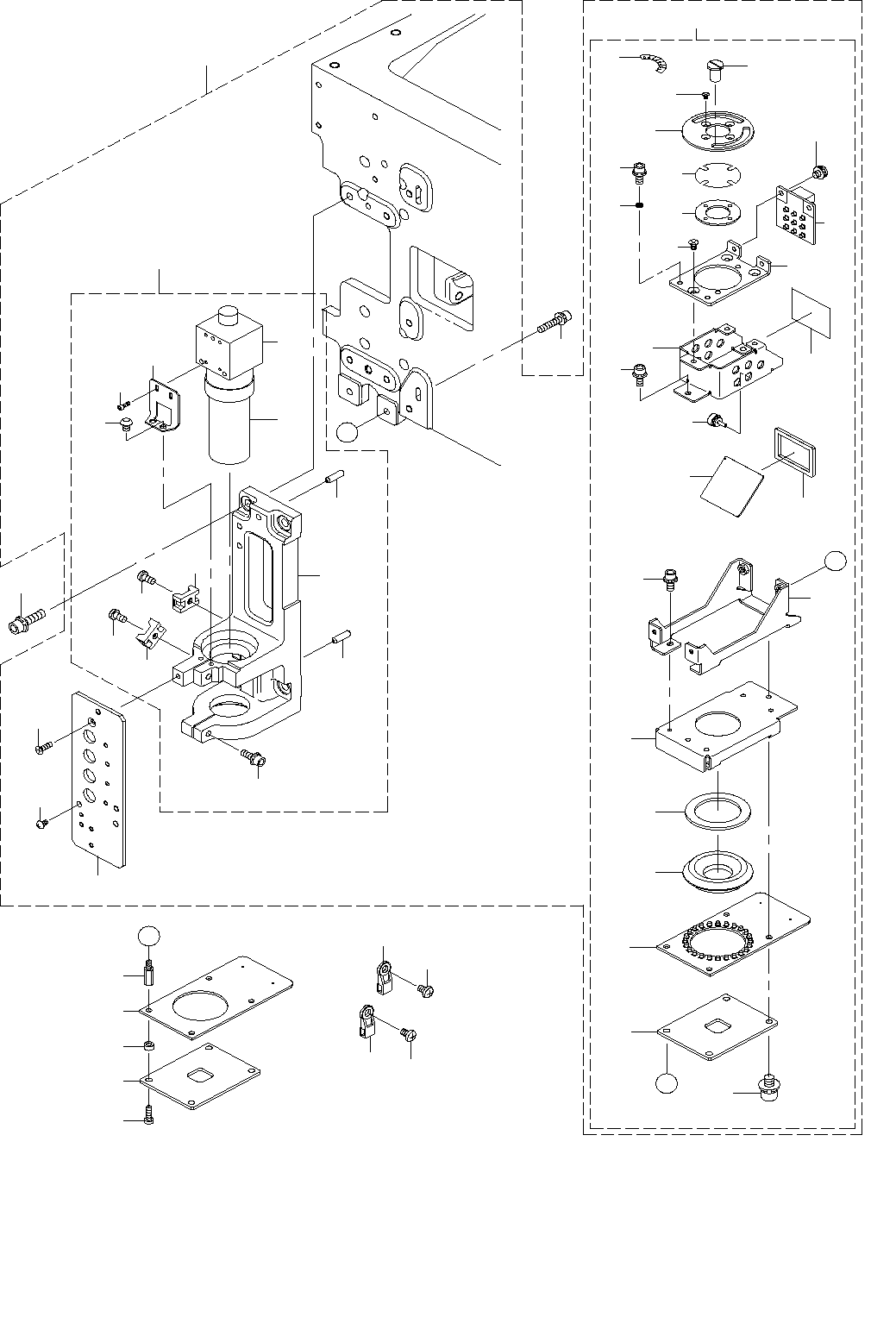

20. OCC COMPONENTS
ＯＣＣ 関係
Ｂ
１
２６
１７
１５
２０
３８
３６
２３
２８
２９
３０
３１
４１
４０
３９
３７
３５
３４
３３
３２
２２
２４
１６
２７
２１
１９
Ａ
１８
２５
Ｂ
４３
５１
５１
４３
４２
４
６
６
１３
９
８
７
２
４７
４６
４４
４５
４８
Ａ
５０
３
１１
１２
４９
５
１０
１０
５
１４
