- 50 - NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRA NSFER REFERENCE IS DIFFE RENT. 基板搬送基準が異なると取付位置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 400-0100 3 SCREW SHAFT ASM(L) スクリュウシャ…
- 49 -

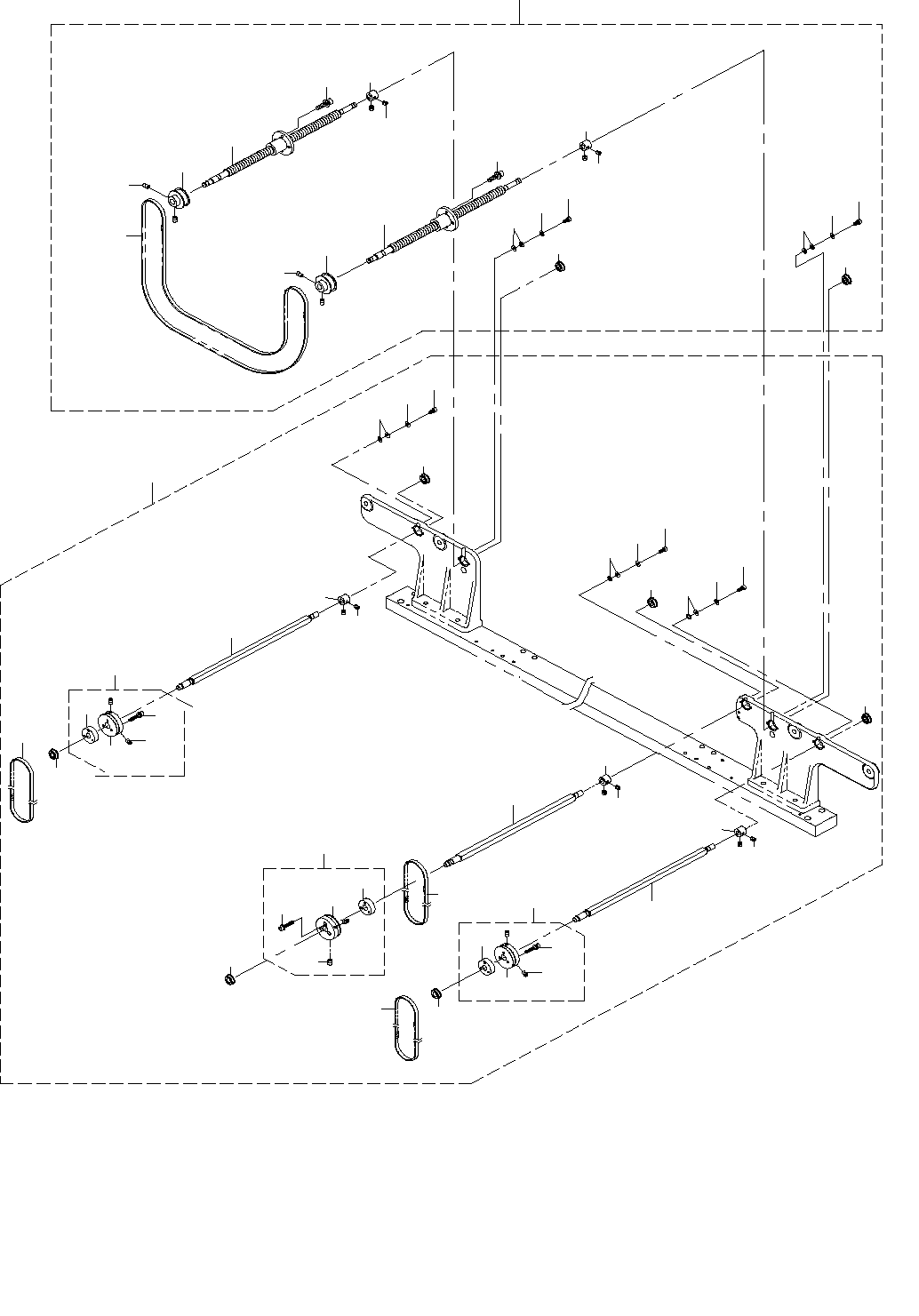

25. PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
２１
２１
２１
１３
１
２６
３
１１
７
６
１６
１８
１７
２６
１６
１８
１７
２６
２０
２０
１７
１６
１９
２２
２４
２３
２５
２６
１４
２７
３
１０
２
５
２４
５
６
１９
８
１０
１４
８
２２
２２
１１
７
１５
２３
２５
１９
４
１２
４
２４
２３
２５
２６
２６
９
２７
９
１４
２７
１２
１８
- 50 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01003 SCREW SHAFT ASM(L)
スクリュウシャフト組（Ｌ）
1
2 E2146-721-000 TIMING BELT
タイミングベルト
(1)
3 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
4 400-15578 SCREW SHAFT(L)
スクリュウシャフト（Ｌ）
(2)
5 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
6 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(4)
7 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(4)
8 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
10 E2156-721-000 PULLEY A
プーリＡ
(2)
11 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(8)
12 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(8)
13 400-54803 DRIVE SHAFT ASM L(6)
ドライブシャフト組Ｌ（６）
1
14 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
15 400-01005 DRIVE BELT C(L)
ドライブベルトＣ（Ｌ）
(1)
16 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ３
(12)
17 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(6)
18 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(6)
19 E2152-721-000 DRIVE SHAFT C
ドライブシャフトＣ
(3)
20 400-46033 DRIVE BELT S(6)
ドライブベルトＳ（６）
(2)
21 400-00849 DRIVE PULLEY F ASM
ドライブプーリＦ組
(3)
22 SL-6031642-TN SCREW
座金付き六角穴ボルト
(3)
23 400-00850 DRIVE PULLEY F
ドライブプーリＦ
(1)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
25 400-00851 MOTOR PULLEY B
モータプーリＢ
(1)
26 SB-1080002-00 SIDE BEARING
サイドベアリング
(6)
27 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(6)
- 51 -

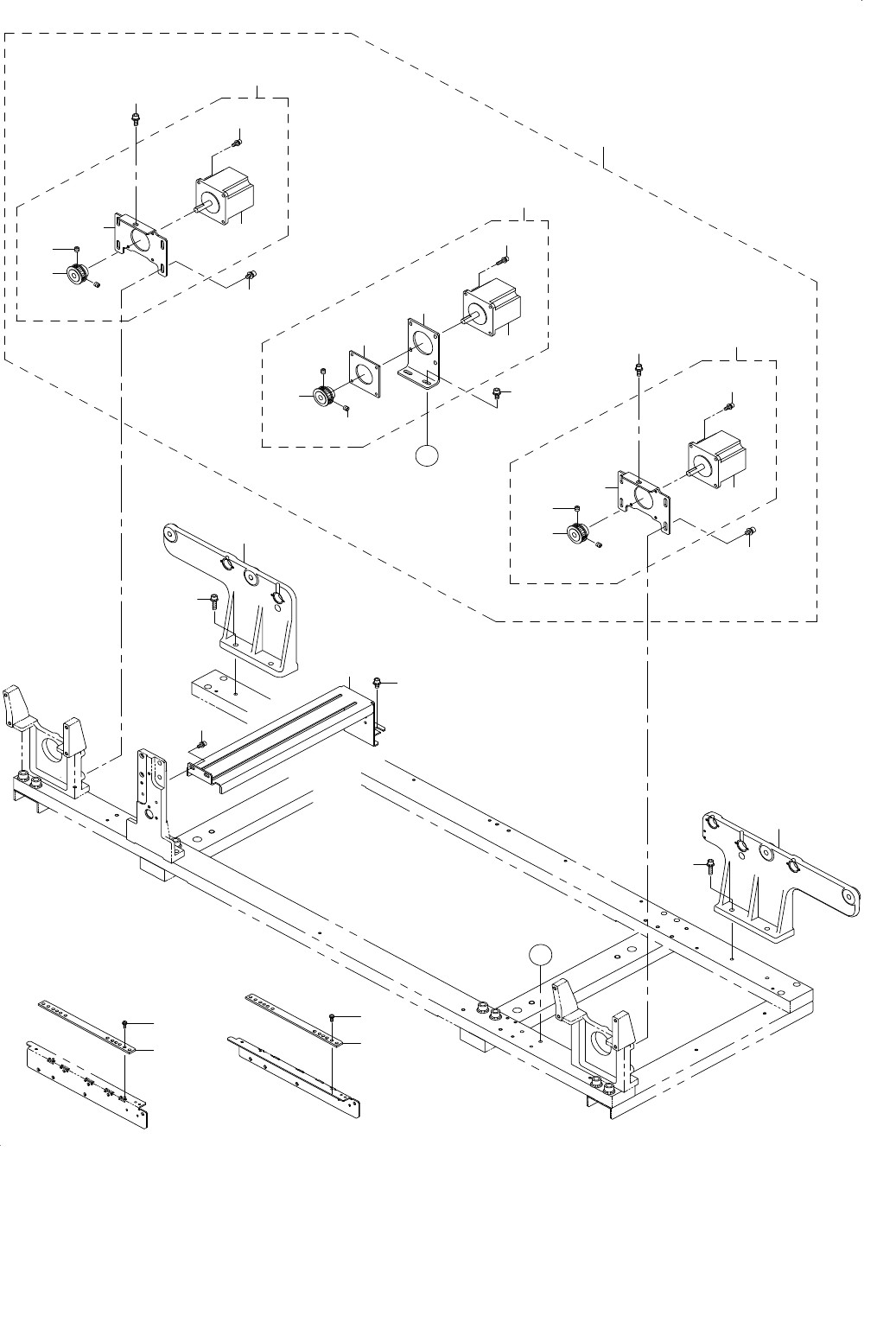

26. PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
9
3
4
6
7
8
16
17
13
17
11
13
14
10
1
10
2
14
11
5
A
A
24
24
19
20
21
22
23
15
15
18
25
25
16
12
12
18
