- 15 - 8. COVER COMPONENTS (2) カバー関係（２） B A 29 27 28 29 29 29 28 32 33 36 36 37 37 37 34 44 1 16 17 15 6 19 11 7 8 10 12 13 8 21 5 4 2 3 24 24 7 9 14 14 15 20 B 26 25 18 18 18 18 38 9 40 35 30 31 41 43 42 22 23
- 14 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
#03....OPTIONAL PARTS(EN) オプション部品（ＥＮ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47250 COVER_FUL_ASM
カバー＿ＦＵＬ＿組
1
2 401-47124 COVER_FUL
カバー＿ＦＵＬ
(1)
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
4 401-14888 COVER_FUL_BR
カバー＿ＦＵＬ＿ＢＲ
(1)
5 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
6 NM-3060810-SF NUT M6
フランジ付きナット
(2)
7 401-36849 MOTOR_COVER_F
モータカバーＦ
(1)
8 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
9 401-47251 COVER_FUR_ASM
カバー＿ＦＵＲ＿組
1
10
#01
401-61827 COVER_FUR_350_ASM(EN)
カバー＿ＦＵＲ＿３５０組（ＥＮ）
1
11 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
12 E1316-725-000 HANDLE PLATE
ハンドルプレート
(1)
13 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
14 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
15 HA-0053800-00 SWITCH
スイッチ
(1)
16 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
(1)
17 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
(1)
18 400-47171 LCD_BRACKET_R
ＬＣＤブラケットＲ
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
20 SD-0640246-SP HINGE SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
21 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
(1)
22 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ６
(1)
23 161-87007 WING BOLT
蝶ボルト
(1)
24 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.156)
25 401-47273 SC_LOCK_ASM
ＳＣ＿ロック＿組
(1)
26 401-11821 SCL_BASE
ＳＣＬ＿ベース
(1)
27 401-47117 SCL_SOLENOID_BASE
ＳＣＬ＿ソレノイドベース
(1)
28 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
29 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
30 HX-0009600-0A GROMMET
エッジングブッシュ
(0.015)
31 SM-6053502-TN HEXAGONAL-HOLE BOLT M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
32 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
33 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
34 401-46405 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
36 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
37 401-11824 SCL_COVER
ＳＣＬ＿カバー
(1)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
39 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
40 401-47199 SWITCH_PANEL_COVER
スイッチパネルカバー
(1)
41 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
42 401-47274 SWITCH_PANEL_F_ASM
スイッチパネルＦ組
(1)
43
#01
401-47275 SWITCH_PANEL_F(EN)_ASM
スイッチパネルＦ（ＥＮ）組
(1)
44 HX-0035400-0A BOARD PARTS
基板パーツ
(2)
45 HX-0035400-0H SPACER
スペーサ
(6)
46 HX-0070600-0A MOUNT BASE
マウントベース
(3)
47 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
48 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
49 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
50 401-48260 USB CABLE 3M
ＵＳＢケーブル ３Ｍ
(1)
51 HX-0035400-0M STUD
基板サポート
(2)
52 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(2)
53 HA-0055200-30 BEZEL
ベゼル
(2)
54 HA-0055200-10 LENS RED
レンズ 赤
(1)
55 HA-0055200-1B LENS GREEN
レンズ 緑
(1)
56 HA-0055200-20 KEY SWITCH BEZEL
キースイッチベゼル
(1)
57 HA-0053500-3A LENS
レンズ
(1)
58 HX-0032600-0A BUSH
ブッシュ
(3)
59 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ）組
(1)
60
#01
401-31989 EMG SW F CABLE ASM (EN)
ＥＭＧ ＳＷ Ｆケーブル組（ＥＮ）
(1)
61
#01
HA-0062600-10 SWITCH
スイッチ
(1)
62 401-47142 SWITCH_PANEL_USB_CONN_BR
スイッチパネルＵＳＢコネクタ＿ブラケット
(1)
63 SL-4021091-SC SCREW M2 L=10
座金付きなべ小ねじ
(2)
64 401-48273 OPERATION PCB FRONT10 PCB ASM
オペレーション基板 フロント１０組
(1)
65
#01
401-48277 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板 フロント１０組（ＥＮ）
(1)
66 401-47128 SWITCH_PANEL
スイッチパネル
(1)
67 HA-0053500-20 SWITCH ACTUATOR
スイッチアクチュエータ
(1)
68 401-47127 MOTOR_COVER_KB
モーターカバーＫＢ
(1)
69 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(6)
70 401-62001 KEYBOARD MOUSE ASM F 3020VA
キーボードマウス組Ｆ ３０２０ＶＡ
(1)
71
#01
401-37135 KEYBOARD_MOUSE_ASM_F
キーボード＿マウス組Ｆ
(1)
72 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
73 401-23713 KB CLAMP
ＫＢクランプ
(1)
74 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
75 401-23194 USB KEY BOARD SP ASM
ＵＳＢキーボードＳＰ組
(1)
76 401-36976 KB_BRACKET
キーボードブラケット
(1)
77 401-47135 COVER_FUR
カバーＦＵＲ
(1)
78 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
79 E5704-700-000 SEAL
ハンドル回転シール
(1)
80
#02
E9649-729-000 HOD ASM.
ＨＯＤ組
1
81
#03
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
- 15 -

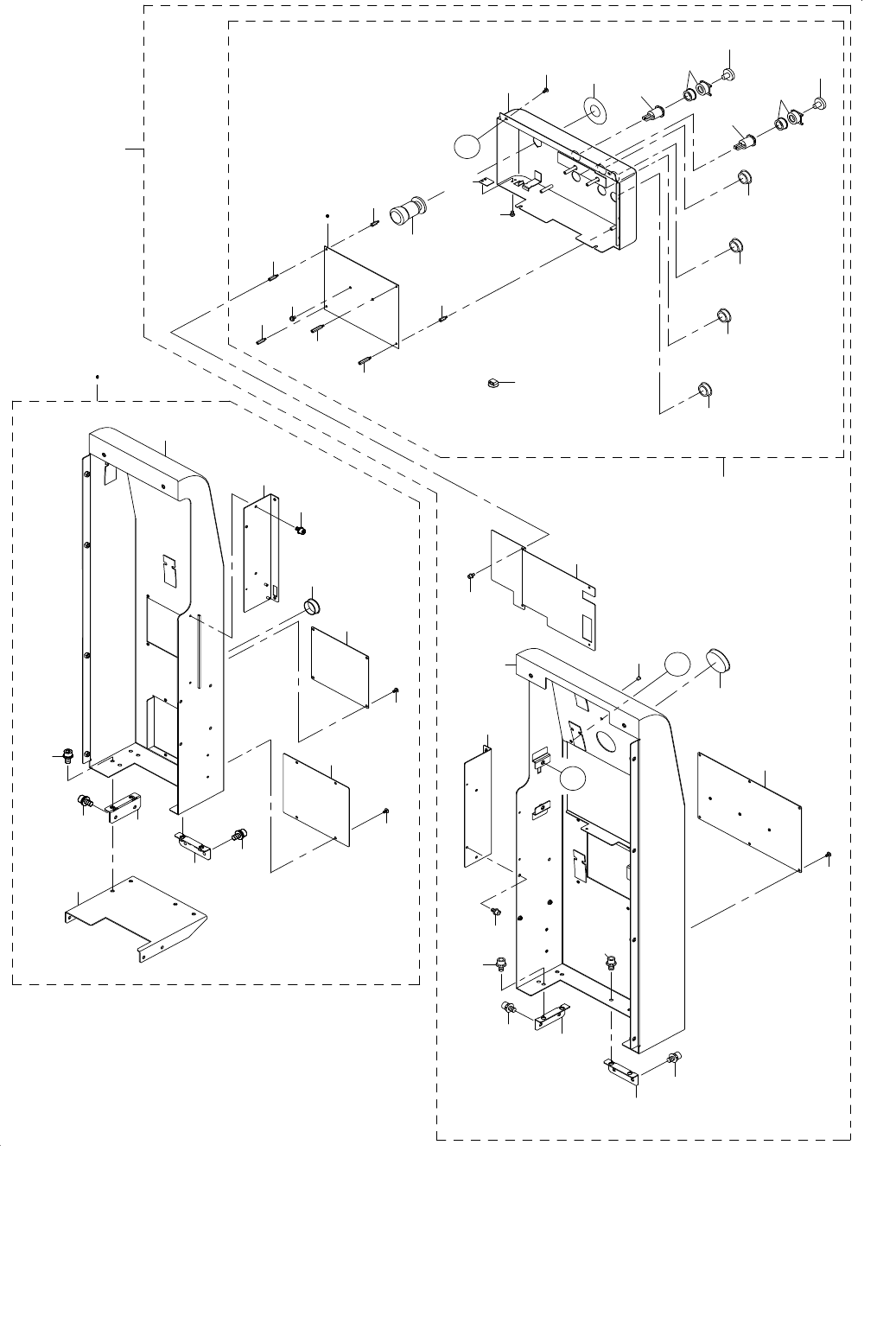

8. COVER COMPONENTS (2)
カバー関係（２）
B
A
29
27
28
29
29
29
28
32
33
36
36
37
37
37
34
44
1
16
17
15
6
19
11
7
8
10
12
13
8
21
5
4
2
3
24
24
7
9
14
14
15
20
B
26
25
18
18
18
18
38
9
40
35
30
31
41
43
42
22
23
- 16 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61790 COVER_RUR_350 ASM
カバー＿ＲＵＲ＿３５０組
1
2 HX-0032600-0P GROMMET
ドームプラグ
(1)
3 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ＨＰ１
(4)
4 401-47199 SWITCH_PANEL_COVER
スイッチパネルカバー
(1)
5 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
6 401-58875 SW_PANEL_R_10ACL_ASM
ＳＷ＿パネル＿Ｒ＿１０ＡＣＬ＿組
(1)
7 HX-0035400-0A BOARD PARTS
基板パーツ
(2)
8 HX-0035400-0H SPACER
スペーサ
(6)
9 HX-0070600-0A MOUNT BASE
マウントベース
(3)
10 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
11 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
12 401-48275 OPERATION PCB REAR10 ASM
オペレーション基板 リア１０組
(1)
13
#01
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板 リア１０組（ＥＮ）
(1)
14 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(2)
15 HA-0055200-30 BEZEL
ベゼル
(2)
16 HA-0055200-10 LENS RED
レンズ 赤
(1)
17 HA-0055200-1B LENS GREEN
レンズ 緑
(1)
18 HX-0032600-0A BUSH
ブッシュ
(4)
19 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
(1)
20 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
21 401-47128 SWITCH_PANEL
スイッチパネル
(1)
22 401-58859 USB_HOLE_COVER
ＵＳＢ＿ホール＿カバー
(1)
23 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
24 HX-0035400-0M STUD
基板サポート
(2)
25 401-47127 MOTOR_COVER_KB
モーターカバーＫＢ
(1)
26 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(6)
27 401-47200 COVER_RUR
カバー＿ＲＵＲ
(1)
28 401-10761 COVER_BR_A
カバー＿ＢＲ＿Ａ
(2)
29 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
30 401-58853 COVER_RUC_BR
カバーＲＵＣブラケット
(1)
31 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
32 401-61966 COVER_RUL_ASM_350
カバー＿ＲＵＬ＿組＿３５０
1
33
#01
401-58870 COVER_RUL_ASM_10ACL
カバー＿ＲＵＬ＿組＿１０ＡＣＬ
1
34 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
35 401-47136 COVER_RUL
カバー＿ＲＵＬ
(1)
36 401-10761 COVER_BR_A
カバー＿ＢＲ＿Ａ
(2)
37 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
38
#01
401-47133 COVER_RUL_L_BR
カバー＿ＲＵＬ＿Ｌ＿ＢＲ
(1)
39 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
40 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
41 L126E-821-000 HOLE PLUGS HP14
ホール プラグ ＨＰ１４
(1)
42 401-58860 COVER_RUL_PLATE
カバーＲＵＬプレート
(1)
43 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
44 401-58853 COVER_RUC_BR
カバーＲＵＣブラケット
(1)
