JX-350-Rev07.pdf - 第47页
- 42 - NOTE( 注記 ) *INSTALLATION P SITION AN D DIRECTION VARY IF THE PWB TRA NSFER REFERENCE IS DIFFERENT. 基板搬送基準が異なると取付位置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-36087 CONVEYO R RAIL F ASM コンベアレ…
- 41 -

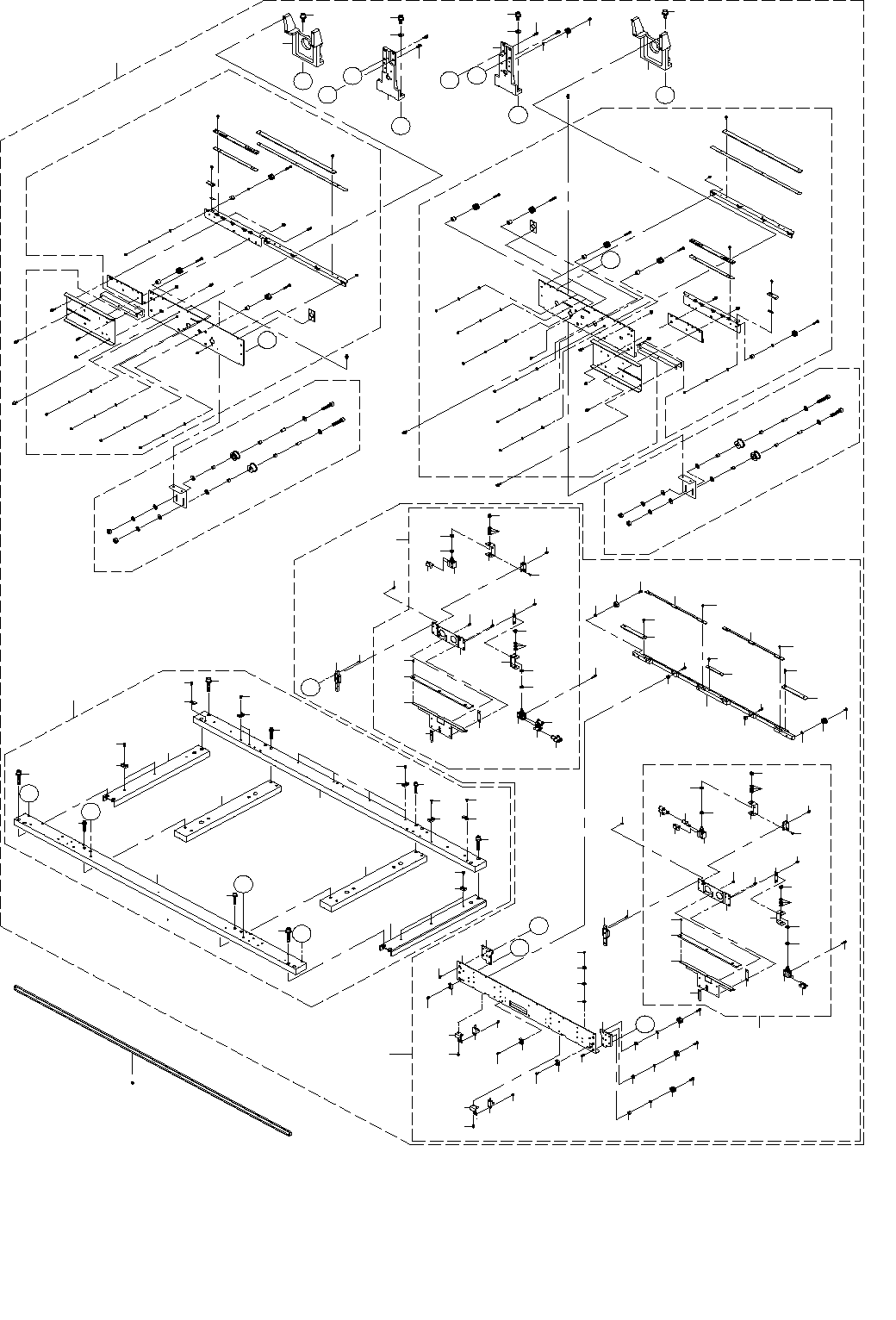

21. PWB CONVEYOR COMPONENTS (1)
基板搬送関係（１）
１
７
８
６９
７１
７２
７８
７８
Ｇ
Ｂ
Ｃ
Ｄ
Ｂ
Ｃ
７６
７６
５
６
６
４
３
７０
７４
７３
２
９
１１
１１
９
１１
９
９
１１
１０
７
８
１０
Ｅ
Ｅ
８
Ｄ
５
８
１１
１１
６８
６７
７５
Ｆ
１３
１４
１５
１４
１５
Ｉ
Ａ
１６
１７
１８
１７
１８
１９
２０
２０
１９
２２
２１
２４
２３
２５
２７
２８
２９
２８
２７
２９
３０
２７
３１
２８
３２
５４
３５
３６
３７
３８
３９
４０
４１
４２
４１
４２
４４
４３
４８
４９
５０
５１
４６
４５
５２
５３
３３
４８
４９
５０
５１
Ｈ
Ｈ
４５
４６
４６
４７
５５
５６
５７
５８
５９
６０
６１
６２
６３
６４
６０
６１
６３
６４
６３
６４
５２
３３
３９
３６
３５
３２
５０
５５
４６
４５
５１
３８
４９
４８
５３
４５
４６
５１
５０
４９
４８
４３
４４
４２
４１
４２
４１
４０
３７
５４
４６
４７
１２
３４
３４
３０
２８
３１
２７
３０
２８
３１
２７
Ｉ
Ｇ
７７
７７
７
７
４３
４３
７９ ８０
９
１１
６５
６２
６６
２６
Ｆ
Ａ
- 42 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-36087 CONVEYOR RAIL F ASM
コンベアレールＦ組
1
2 400-00994 BASE BAR ASM(L)
ベースバー組（Ｌ）
(1)
3 400-01038 BASE BAR R(L)
ベースバーＲ（Ｌ）
(1)
4 400-01039 BASE BAR F(L)
ベースバーＦ（Ｌ）
(1)
5 400-70087 BASE BAR S(L)
ベースバーＳ（Ｌ）
(2)
6 400-00996 BASE BAR SS(L)
ベースバーＳＳ（Ｌ）
(2)
7 SL-6084092-TN SCREW M8 L=40
座金付き六角穴ボルト Ｍ８ Ｌ＝４０
(8)
8 SL-6063592-TN SCREW
座金付き六角穴ボルト Ｍ６ Ｌ＝３５
(8)
9 HX-0029400-00 FIXED BASE
固定ベース
(12)
10 HX-0034400-00 FIXED BASE
束線パーツ
(2)
11 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(15)
12 401-36088 CONVEYOR RAIL FC ASM
コンベアレールＦＣ組
(1)
13 401-35872 RAIL_PLATE_C_LED
レールプレート＿Ｃ＿ＬＥＤ
(1)
14 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(6)
15 401-35873 RAIL_PLATE_BR
レールプレート＿ＢＲ
(2)
16 401-35870 CONVEYOR_RAIL_LED
コンベアレール＿ＬＥＤ
(1)
17 401-35489 LNC60_SPACER
ＬＮＣ６０＿スペーサ
(2)
18 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(6)
19 401-35871 PWB_GUIDE_LED
ＰＷＢ＿ガイド＿ＬＥＤ
(2)
20 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(6)
21 401-35887 PWB_GUIDE_C_LED
ＰＷＢ＿ガイド＿Ｃ＿ＬＥＤ
(1)
22 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
23 401-35888 PWB_GUIDE_SA_LED
ＰＷＢ＿ガイド＿ＳＡ＿ＬＥＤ
(1)
24 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
25 401-35889 PWB_GUIDE_SB_LED
ＰＷＢ＿ガイド＿ＳＢ＿ＬＥＤ
(1)
26 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
27 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(7)
28 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(7)
29 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
30 L167E-921-000 PULLEY SPACER
プーリー スペーサー
(3)
31 SM-4041401-SC SCREW M4X0.7 L=14
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１４
(3)
32 400-46973 LINEAR_WAY-S
リニアウェイ−Ｓ
(4)
33 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(12)
34 401-36089 PWB_CLAMP_GUIDE_ASM
ＰＷＢ＿クランプガイド組
(2)
35 401-21746 PWB_GUIDE_PLATE_S-A_PM
基板ガイドプレート＿Ｓ−Ａ＿ＰＭ
(1)
36 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(3)
37 401-35876 PWB_CLAMP_GUIDE_BR
ＰＷＢ＿クランプガイド＿ＢＲ
(1)
38 E3805-721-000 OCC SHIM B
ＯＣＣシムＢ
(2)
39 401-35875 PWB_CLAMP_BR
ＰＷＢ＿クランプ＿ＢＲ
(1)
40 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
41 401-35878 CLAMP_MOVE_BR_B
クランプムーブ＿ＢＲ＿Ｂ
(2)
42 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
43 401-35877 CLAMP_MOVE_BR_A
クランプムーブ＿ＢＲ＿Ａ
(2)
44 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(4)
45 400-76113 CYLINDER
シリンダ
(2)
46 401-35882 SPEED_CONTROLLER
スピードコントローラ
(4)
47 PJ-3080400-04 BRANCH UNION Y
ブランチ ユニオン ワイ
(1)
48 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(2)
49 GLA-02335000 CLAMP WASHER
クランプワッシャー
(6)
50 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(2)
51 B2107-816-000 WASHER
ロッド座金
(2)
52 401-35890 PWB_CLAMP_SENS_DOG
ＰＷＢ＿クランプセンサドグ
(1)
53 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
54 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(12)
55 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(8)
56 WP-0330816-SF WASHER 3.25X10X0.8
平座金 ３．２５Ｘ１０Ｘ０．８
(4)
57 401-03290 SPROCKET_FLUNGE_WASHER
スプロケットフランジワッシャ
(4)
58 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(4)
59 401-03301 SPROCKET_SP_R
スプロケットスプリングＲ
(4)
60 401-35891 PWB_CLAMP_SENS_BR
ＰＷＢ＿クランプセンサ＿ＢＲ
(2)
61 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
62 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
63 HX-0029400-00 FIXED BASE
固定ベース
(3)
64 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
65 401-36110 CLAMP SENS LF ASM
クランプセンサＬＦ組
(1)
66 401-36112 CLAMP SENS RF ASM
クランプセンサＲＦ組
(1)
67 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
68 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
69 400-00802 RAIL_STAND_CL
レールスタンドＣＬ
(1)
70 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
71 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
72 400-00805 RAIL_STAND_CR
レールスタンドＣＲ
(1)
73 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
74 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
75 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(1)
76 400-46032 RAIL STAND F(L)
レールスタンドＦ（Ｌ）
(2)
77 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
78 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
79 400-75460 CONVEYOR BELT S(E)250
コンベアベルトＳ（Ｅ）２５０
1
80 401-07791 CONVEYOR_BELT_C
コンベアベルトＣ
2
- 43 -
22. PWB CONVEYOR COMPONENTS (2)
基板搬送関係（２）
Ｇ
Ｂ
Ｃ
Ｄ
７７
７７
７９
７８
７９
７８
７５
７５
７３
７５
７７
７７
８１
８０
７６
７５
７４
７６
７７
８０
７７
６５
６５
６７
６９
６７
７１
６８
６９
６７
６７
６８
６５
６４
６６
６５
６３
７０
６６
７０
６７
６７
６２
７２
Ｅ
３
４
２
１５
６
１５
７
７
８
９
１０
１１
１２
１３
１６
２０
２４
２１
２３
２２
２５
２６
２７
１８
１７
１４
１８
１７
１４
２５
２７
２６
１
１９
６０
５９
Ａ
３１
３７
３２
３３
５
３８
３９
４０
４１
４２
４３
４６
５０
４９
５４
５２
５３
５１
５５
５６
３４
５６
３４
５５
４７
４５
４８
３７
３５
３０
５９
６０
Ｆ
Ｆ
６１
Ｉ
Ａ
６１
３４
５５
５６
３４
５５
５６
４７
４５
４８
４７
４５
４８
４７
４５
４８
２７
２５
２６
２７
２５
２６
２７
２５
２６
Ｇ
Ｉ
Ｈ
Ｈ
Ｄ
Ｅ
Ｃ
Ｂ
３４
５６
５５
３４
５６
５５
３４
５６
５５
１５
７
２９
２８
３６
３７
４４
４４
４４
５８
５７
