- 65 - OPTION オプション 33. AWC COMPONENTS ＡＷＣ 関係 １７ １５ ３ １１ １０ １６ ７ ４ ８ ９ １２ １８ ５ １４ ２ ６ １３ １ １９ ２１ ２０ ２２ ３０ ２８ ２７ ２３ ２５ ２６ ２３ ２６ ２４ ３１ ２９ ３２ ２７
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-72349 HAND KNOB ASM
ハンドノブ組
1
2 400-72363 HAND KNOB
ハンドノブ
(1)
3 400-72364 HAND KNOB ARM
ハンドノブアーム
(1)
4 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
5 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(1)
6 288-46608 SPRING WASHER
ばね座金（予備２０）
4
7 400-46644 ZM RUBBER
ＺＭラバー
6
8 E3622-721-000 CAL PIECE A
ＣＡＬピースＡ
1
9 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
10 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
8
11 MDF-RX1001L0-9 DEFRIX OIL NO.1(800CC)
デフレックスオイル ＮＯ１
1
12 J1067-000-000 OILER
油差し
1
13 400-32449 6459 GREASE N
６４５９グリースＮ
1
14 401-46952 X_FIX_BR
Ｘ固定ブラケット
1
15 401-06051 Y_FIX_BR_V2
Ｙ固定ブラケットＶ２
2
16 E2424-725-000 STOPPER RUBBER R
ストッパゴム
1
17 288-46509 WASHER
平座金（予備２０）
4
18 288-46400 BOLT
六角ボルト（Ｍ２０）
4
19 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
20 400-46528 ZM STOPPER
ＺＭストッパー
6
21 SM-8052502-TP SCREW M5X0.8 L=25
止めねじ
16
22 400-45985 CHIP BOX
チップボックス
1
23 400-45986 CHIP BOX CUSHION
チップボックスクッション
1
24 PJ-0700000-01 SOCKET
ソケット
1
25 161-21907 HOSE BAND
ホースバンド
1
26 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
12
27 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
28 400-46643 CG2 GREASE
ＣＧ２グリース
1
29 EA-9500B02-00 CABLE BAND
束線バンド
10
30 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
16
31 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
32 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
16
- 65 -

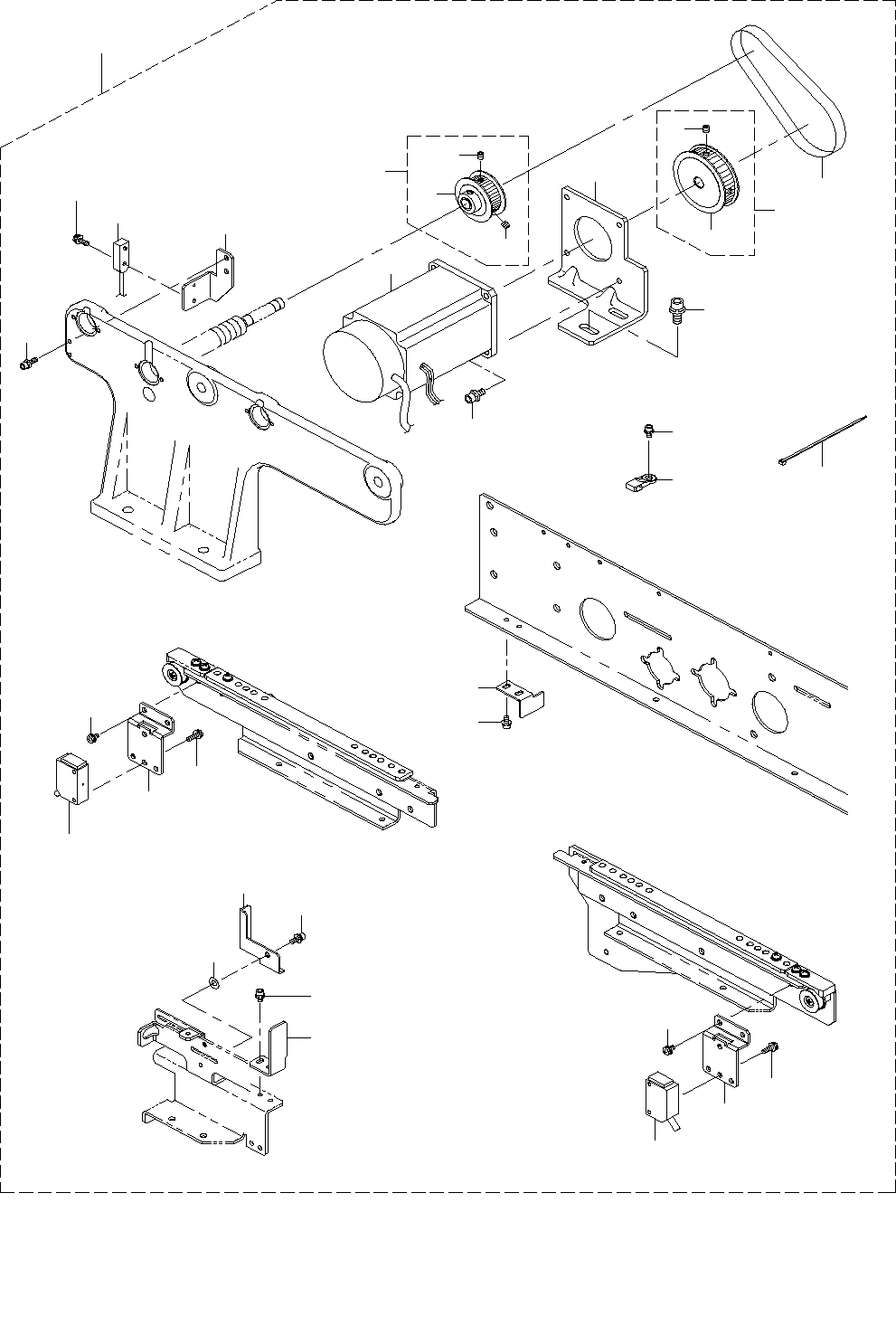

OPTION
オプション
33. AWC COMPONENTS
ＡＷＣ 関係
１７
１５
３
１１
１０
１６
７
４
８
９
１２
１８
５
１４
２
６
１３
１
１９
２１
２０
２２
３０
２８
２７
２３
２５
２６
２３
２６
２４
３１
２９
３２
２７
- 66 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61950 AWC_MECHANIC_350_ASM
ＡＷＣ＿メカニック３５０組
1
2 400-00768 AWC PULLEY A ASM.
ＡＷＣプーリＡ組
(1)
3 E2153-725-000 AWC PULLEY A
ＡＷＣ プーリ Ａ
(1)
4 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
5 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
6 400-00769 AWC PULLEY B ASM.
ＡＷＣプーリＢ組
(1)
7 E2154-725-000 AWC PULLEY B
ＡＷＣ プーリ Ｂ
(1)
8 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
9 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
10 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ／ＢＵ ＯＲＧ センサ束線組
(1)
11 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
12 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モ−タ組
(1)
13 E2163-725-000 AWC BRACKET E
ＡＷＣ ブラケット Ｅ
(1)
14 E2160-725-000 AWC BELT (E)
ＡＷＣ ベルト （Ｅ）
(1)
15 E2161-725-000 AWC OP DOG (E)
ＡＷＣ ＯＰ ドグ （Ｅ）
(1)
16 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
17 E4805-729-000 AWC SENSOR BRACKET B (E)
ＡＷＣセンサブラケットＢ（Ｅ）
(1)
18 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
19 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(1)
20 HX-0034400-00 FIXED BASE
束線パーツ
(1)
21 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
22 EA-9500B01-00 CABLE BAND
束線バンド
(2)
23 401-35492 AWC_SAFETY_SENSOR_BR
ＡＷＣセーフティセンサ＿ＢＲ
(2)
24 401-61237 BU PIN RECEIVE SENS ASM
ＢＵピン受光センサ組
(1)
25 401-61236 BU PIN EMISSION SENS ASM
ＢＵピン投光センサ組
(1)
26 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(4)
27 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
28 401-35493 STOPPER_C_AWC_SENS_DOG
ストッパＣ＿ＡＷＣセンサドグ
(1)
29 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
30 401-35494 STOPPER_1200_AWC_SENS_DOG
ストッパ１２００＿ＡＷＣセンサドグ
(1)
31 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(1)
32 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
(1)
