- 13 - 7. COVER COMPONENTS (1) カバー関係（１） １ ８０ ８１ ５ ２ ６ ４ ３ Ａ ２２ ２１ ２３ ２０ １７ １８ １６ ９ １０ ７７ ５８ ５８ ５５ ５７ ５３ ５６ ５２ ６７ ４２ ４３ Ａ ６６ ５９ ６１ ４８ ４７ ４５ ５１ ４５ ４１ ４０ １９ ７ ８ １１ １３ １２ １４ １５ ２４ ３５ ２６ ２７ ３２ ３２ ２９ ３３ ３８ ３４ ３１ ３６ ２５ ２８ ３７ ３０…
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61608 CONNECTOR_BRACKET
コネクタ＿ブラケット
1
2 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
2
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
1
4 HX-0070600-0A MOUNT BASE
マウントベース
2
5 401-61609 CHIP_BOX_HANGER
チップ＿ボックス＿ハンガー
1
6 HX-0035400-0S SPACER
スペーサ
3
7 401-61577 SUB_BASE
サブ＿ベース
1
8 SL-6062592-TN SCREW
座金付き六角穴ボルト
6
9 HX-0029400-00 FIXED BASE
固定ベース
1
10 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
11 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
4
12 401-61786 ATC_UNIT_350
ＡＴＣユニット＿３５０
1
13 401-61590 CAL_BLOCK_SPACER
ＣＡＬ＿ブロック＿スペーサ
(1)
14 400-45995 CAL PIECE BASE
ＣＡＬピースベース
(1)
15 400-45996 CAL PIECE RING
ＣＡＬピースリング
(1)
16 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(4)
17 401-62759 ATC_HEIGHT_ADAPTER
ＡＴＣ＿ハイトアダブター
(1)
18 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
19 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(1)
20 401-61248 ATC SENSOR ASM
ＡＴＣセンサ組
(2)
21 SM-4061201-SC SCREW M6 L=12
なべ小ねじ Ｍ６ Ｌ＝１２
(1)
22 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
23 400-42709 AIR CYLINDER
エアーシリンダー
(1)
24 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
25 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
26 400-77293 ATC LABEL
ＡＴＣラベル
(1)
27 400-02125 CAL VCUM SV ASM
ＣＡＬバキュームＳＶ組
(1)
28 PJ-3010605-03 HALF UNION
ハ−フユニオン
(1)
29 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
30 400-45979 NOZZLE CAL PIECE
ノズルＣＡＬピース
(1)
31 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズル ＣＡＬ ピース スプリング
(1)
32 L203E-021-000 NOZZLE CAL PIECE OUTER
ノズル ＣＡＬ ピース アザ−
(1)
33 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
34 400-76118 CAL PLATE
ＣＡＬプレート
(1)
35 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ５ Ｌ＝１４
(2)
36 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホ−ス 黒
(0.2)
37 L202E-521-000 CAL SIDE COVER
ＣＡＬ サイド カバー
(1)
38 SM-6030602-TN SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ６
(2)
39 L202E-621-000 CAL DIFFUSER
ＣＡＬ ディフューザ
(1)
40 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
41 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
42 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
(1)
43 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
44 401-61663 SENSOR_BR_350
センサ＿ＢＲ＿３５０
(1)
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
46 EA-9500B00-00 CABLE BAND
束線バンド
(2)
47 401-61581 ATC_BASE
ＡＴＣ＿ベース
(1)
48 400-02126 CAL VACUUM SENSOR ASSY
ＣＡＬバキュームセンサ組
(1)
49 400-77290 ATC PLATE
ＡＴＣプレート
(1)
50 400-77291 SLIDE BASE
スライドベース
(1)
51 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ５ Ｌ＝１４
(4)
52 400-45975 GUIDE SPACER
ガイドスペーサー
(2)
53 400-77292 SLIDE PLATE
スライドプレート
(1)
54 E3404-700-000 THRUST WASHER
スラストワッシャー
(4)
55 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(2)
56 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
57 400-45977 SLIDER ANGLE
スライドアングル
(1)
58 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
59 401-61664 SENSOR_DOG_350
センサ＿ドグ＿３５０
(1)
60 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
61 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(1)
62 B2107-816-000 WASHER
ロッド座金
(1)
63 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
(1)
64 PJ-3030605-01 HALF UNION
六角穴付きハーフユニオン
(1)
65 PX-0505010-00 SILENCER
消音器
(2)
66 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
67 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.21)
68 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(0.36)
69 PJ-3080600-03 Y UNION
ユニオンワイ
(1)
70 HX-0055700-00 TIE MOUNT
タイマウント
(1)
- 13 -

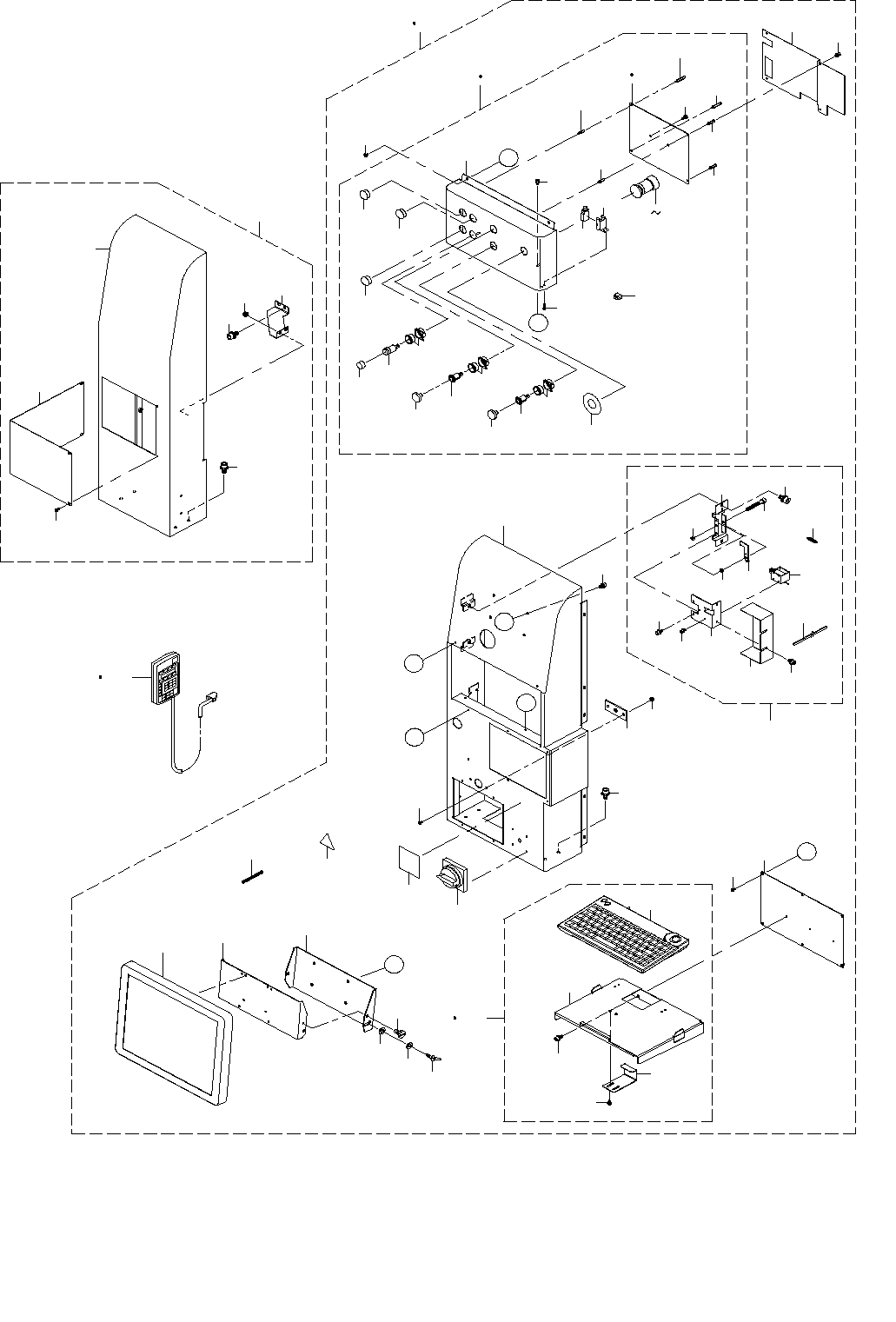

7. COVER COMPONENTS (1)
カバー関係（１）
１
８０
８１
５
２
６
４
３
Ａ
２２
２１
２３
２０
１７
１８
１６
９
１０
７７
５８
５８
５５
５７
５３
５６
５２
６７
４２
４３
Ａ
６６
５９
６１
４８
４７
４５
５１
４５
４１
４０
１９
７
８
１１
１３
１２
１４
１５
２４
３５
２６
２７
３２
３２
２９
３３
３８
３４
３１
３６
２５
２８
３７
３０
５１
４４
４４
６４ ６５
４６
５０
５２
５４
５３
５８
６２
６３
７８
７９
３９
Ｂ
Ｂ
６８
６９
７０ ７１
７３
７２
７６
７５
７４
Ｃ
Ｃ
４９
Ｄ
Ｄ
- 14 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
#03....OPTIONAL PARTS(EN) オプション部品（ＥＮ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47250 COVER_FUL_ASM
カバー＿ＦＵＬ＿組
1
2 401-47124 COVER_FUL
カバー＿ＦＵＬ
(1)
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
4 401-14888 COVER_FUL_BR
カバー＿ＦＵＬ＿ＢＲ
(1)
5 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
6 NM-3060810-SF NUT M6
フランジ付きナット
(2)
7 401-36849 MOTOR_COVER_F
モータカバーＦ
(1)
8 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
9 401-47251 COVER_FUR_ASM
カバー＿ＦＵＲ＿組
1
10
#01
401-61827 COVER_FUR_350_ASM(EN)
カバー＿ＦＵＲ＿３５０組（ＥＮ）
1
11 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
12 E1316-725-000 HANDLE PLATE
ハンドルプレート
(1)
13 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
14 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
15 HA-0053800-00 SWITCH
スイッチ
(1)
16 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
(1)
17 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
(1)
18 400-47171 LCD_BRACKET_R
ＬＣＤブラケットＲ
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
20 SD-0640246-SP HINGE SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
21 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
(1)
22 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ６
(1)
23 161-87007 WING BOLT
蝶ボルト
(1)
24 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.156)
25 401-47273 SC_LOCK_ASM
ＳＣ＿ロック＿組
(1)
26 401-11821 SCL_BASE
ＳＣＬ＿ベース
(1)
27 401-47117 SCL_SOLENOID_BASE
ＳＣＬ＿ソレノイドベース
(1)
28 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
29 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
30 HX-0009600-0A GROMMET
エッジングブッシュ
(0.015)
31 SM-6053502-TN HEXAGONAL-HOLE BOLT M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
32 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
33 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
34 401-46405 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
36 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
37 401-11824 SCL_COVER
ＳＣＬ＿カバー
(1)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
39 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
(1)
40 401-47199 SWITCH_PANEL_COVER
スイッチパネルカバー
(1)
41 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
42 401-47274 SWITCH_PANEL_F_ASM
スイッチパネルＦ組
(1)
43
#01
401-47275 SWITCH_PANEL_F(EN)_ASM
スイッチパネルＦ（ＥＮ）組
(1)
44 HX-0035400-0A BOARD PARTS
基板パーツ
(2)
45 HX-0035400-0H SPACER
スペーサ
(6)
46 HX-0070600-0A MOUNT BASE
マウントベース
(3)
47 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
48 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
49 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
50 401-48260 USB CABLE 3M
ＵＳＢケーブル ３Ｍ
(1)
51 HX-0035400-0M STUD
基板サポート
(2)
52 HA-0053400-20 SWITCH ACTUATOR
スイッチアクチュエータ
(2)
53 HA-0055200-30 BEZEL
ベゼル
(2)
54 HA-0055200-10 LENS RED
レンズ 赤
(1)
55 HA-0055200-1B LENS GREEN
レンズ 緑
(1)
56 HA-0055200-20 KEY SWITCH BEZEL
キースイッチベゼル
(1)
57 HA-0053500-3A LENS
レンズ
(1)
58 HX-0032600-0A BUSH
ブッシュ
(3)
59 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ）組
(1)
60
#01
401-31989 EMG SW F CABLE ASM (EN)
ＥＭＧ ＳＷ Ｆケーブル組（ＥＮ）
(1)
61
#01
HA-0062600-10 SWITCH
スイッチ
(1)
62 401-47142 SWITCH_PANEL_USB_CONN_BR
スイッチパネルＵＳＢコネクタ＿ブラケット
(1)
63 SL-4021091-SC SCREW M2 L=10
座金付きなべ小ねじ
(2)
64 401-48273 OPERATION PCB FRONT10 PCB ASM
オペレーション基板 フロント１０組
(1)
65
#01
401-48277 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板 フロント１０組（ＥＮ）
(1)
66 401-47128 SWITCH_PANEL
スイッチパネル
(1)
67 HA-0053500-20 SWITCH ACTUATOR
スイッチアクチュエータ
(1)
68 401-47127 MOTOR_COVER_KB
モーターカバーＫＢ
(1)
69 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(6)
70 401-62001 KEYBOARD MOUSE ASM F 3020VA
キーボードマウス組Ｆ ３０２０ＶＡ
(1)
71
#01
401-37135 KEYBOARD_MOUSE_ASM_F
キーボード＿マウス組Ｆ
(1)
72 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
73 401-23713 KB CLAMP
ＫＢクランプ
(1)
74 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
75 401-23194 USB KEY BOARD SP ASM
ＵＳＢキーボードＳＰ組
(1)
76 401-36976 KB_BRACKET
キーボードブラケット
(1)
77 401-47135 COVER_FUR
カバーＦＵＲ
(1)
78 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
79 E5704-700-000 SEAL
ハンドル回転シール
(1)
80
#02
E9649-729-000 HOD ASM.
ＨＯＤ組
1
81
#03
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
