- 19 - 10. COVER COMPONENTS (4) カバー関係（４） Ｂ １４ ６２ ４１ ４０ ３９ ３８ ３７ ３７ ３５ １６ ２８ ３４ ３３ ３２ ３１ ３０ ２４ ２５ ２６ ２７ ２７ ２０ １９ ２１ ２２ ２０ ４２ ４２ ６８ Ｂ Ａ Ａ ５９ ６１ ６１ ６０ ４８ １ ８ １２ １２ ５ ５ ８ ７ １０ ９ ３ ５８ ５３ １１ １１ ６ ２９ ２９ ３６ ３６ ２３ ２３ １８ ５５ ５７ ４９ …
- 18 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-47269 SAFETY_COVER_F_UNIT
セーフティカバーＦユニット
1
2 401-47279 SAFETY_COVER_F_ASM
セーフティカバーＦ組
(1)
3 401-47152 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
4 401-47153 SAFETY_COVER_STAY_FL_U
セーフティカバーステイ＿ＦＬ＿Ｕ
(1)
5 401-47154 SAFETY_COVER_STAY_FR_U
セーフティカバーステイ＿ＦＲ＿Ｕ
(1)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
7 401-34615 SCF_PLATE_U
ＳＣＦプレート Ｕ
(1)
8 401-34624 SCF_PLATE_BACK_BR
ＳＣＦプレートバックブラケット
(1)
9 NM-3050610-SF NUT
フランジ付きナット
(10)
10 401-47155 SCF_PLATE_FIXED_BR_UL
ＳＣＦプレート固定ＢＲ＿ＵＬ
(1)
11 401-47156 SCF_PLATE_FIXED_BR_UR
ＳＣＦプレート固定ＢＲ＿ＵＲ
(1)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
13 401-47157 SCF_PLATE_FIXED_BR_U
ＳＣＦプレート固定ＢＲ＿Ｕ
(1)
14 NM-3050610-SF NUT
フランジ付きナット
(5)
15 401-22998 HANDLE
ハンドル
(1)
16 SM-9062003-SC SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
17 NM-3060810-SF NUT M6
フランジ付きナット
(2)
18 401-34623 SCF_PLATE_B
ＳＣＦプレート Ｂ
(1)
19 401-47158 SCF_PLATE_FIXED_BR_B
ＳＣＦプレート固定ＢＲ＿Ｂ
(1)
20 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
21 SL-4041291-SC SCREW M4 L=12
なべ小ねじセムス Ｍ４ Ｌ＝１２
(2)
22 NM-7050032-SC NUT M5
六角フクロナット
(4)
23 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
24 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(4)
25 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
26 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
27 400-80490 KEY_SCREW
キーねじ
(2)
28 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
29 CM-3002000-06 FINGER INJURY CAUTION LABEL(100)
指けが注意シール（１００）
(1)
30 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
31 400-79329 CAUTION SEAL
注意シール
(1)
32 400-79330 EXCHANGE SEAL
交換シール
(1)
33 CM-3002000-04 LABEL (50)
指けが注意シール（５０）
(1)
34 401-47721 LOCATION_LABEL_10VA
ロケーションラベル１０ＶＡ
(1)
35 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
36 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
37 401-22999 GAS_SPRING
ガススプリング
(2)
38 400-38381 STEP SCREW
段付きねじ
(4)
39 401-51272 GS_BRACKET_TYPE2
ＧＳブラケット＿ＴＹＰＥ２
(2)
40 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
41 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
42 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
43 400-77321 STAY
ステイ
(1)
44
#01
401-47270 SAFETY_COVER_R_UNIT
セーフティカバーＲユニット
1
45 401-47280 SAFETY_COVER_R_ASM
セーフティカバーＲ組
(1)
46 401-47153 SAFETY_COVER_STAY_FL_U
セーフティカバーステイ＿ＦＬ＿Ｕ
(1)
47 401-47154 SAFETY_COVER_STAY_FR_U
セーフティカバーステイ＿ＦＲ＿Ｕ
(1)
48 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(10)
49 401-34615 SCF_PLATE_U
ＳＣＦプレート Ｕ
(1)
50 NM-3050610-SF FLANGE NUT M5
フランジ付きナット Ｍ５
(10)
51 401-47159 SCF_PLATE_FIXED_BR_R
ＳＣＦプレート固定ＢＲ＿Ｒ
(1)
52 401-22998 HANDLE
ハンドル
(1)
53 SM-9062003-SC SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
54 NM-3060810-SF NUT M6
フランジ付きナット
(2)
55 401-13968 HANDLE_S
ハンドル＿Ｓ
(1)
56 SM-1041001-SC SCREW M4X0.7 L=10
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
(2)
57 401-13965 HANDLE_PLATE
ハンドル＿プレート
(1)
58 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(2)
59 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
(2)
60 401-13966 SPRING_TYPE_HINGE
スプリングタイプヒンジ
(1)
61 401-47160 FEEDER_SIDE_COVER_R_A
フィーダサイドカバーＲ＿Ａ
(1)
62 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
63 401-47161 FEEDER_SIDE_COVER_R_B
フィーダサイドカバーＲ＿Ｂ
(1)
64 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
65 401-47162 FEEDER_COVER
フィーダカバー
(1)
66 400-55159 COVER GUARD R
カバーガードＲ
(1)
67 400-55160 COVER NUT PLATE
カバーナットプレート
(1)
68 400-93798 LAURETTE_SCREW
つまみ付きねじ
(2)
69 400-49671 COVER CUSHION
カバークッション
(2)
70 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
71 401-47163 F_C_HINGE_COVER
Ｆ＿Ｃヒンジカバー
(1)
72 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(3)
73 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
74 SB-1040001-00 BEARING
ミニチュアベアリング
(4)
75 SM-4042001-SC SCREW M4X0.7 L=20
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２０
(1)
76 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
(1)
77 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
78 E1196-725-000 FC HINGE
ＦＣヒンジ
(2)
79 SL-6051092-TN BOLT
座金付き六角穴ボルト
(8)
80 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
81 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
82 400-80490 KEY_SCREW
キーねじ
(2)
83 CM-3002000-06 FINGER INJURY CAUTION LABEL(100)
指けが注意シール（１００）
(1)
84 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
85 400-79329 CAUTION SEAL
注意シール
(1)
86 400-79330 EXCHANGE SEAL
交換シール
(1)
87 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.765)
88 401-47152 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
89 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
90 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
91 401-22999 GAS_SPRING
ガススプリング
(2)
92 400-38381 STEP SCREW
段付きねじ
(4)
93 401-51272 GS_BRACKET_TYPE2
ＧＳブラケット＿ＴＹＰＥ２
(2)
94 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
95 L128E-421-000 SAFETY COVER HINGE
セーフティ カバー ヒンジ
(2)
96 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
97 400-77321 STAY
ステイ
(1)
- 19 -

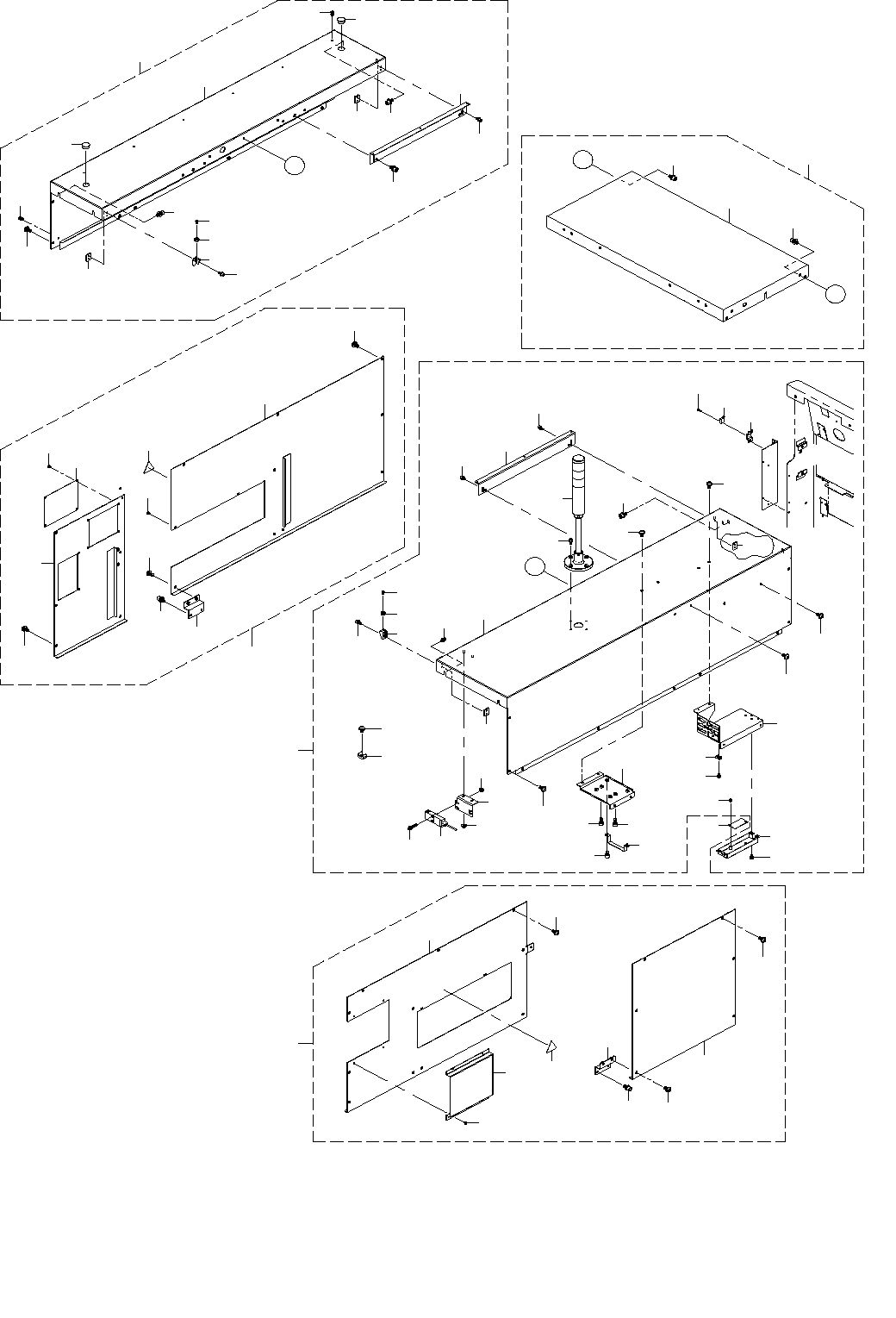

10. COVER COMPONENTS (4)
カバー関係（４）
Ｂ
１４
６２
４１
４０
３９
３８
３７
３７
３５
１６
２８
３４
３３
３２
３１
３０
２４
２５
２６
２７
２７
２０
１９
２１
２２
２０
４２
４２
６８
Ｂ
Ａ
Ａ
５９
６１
６１
６０
４８
１
８
１２
１２
５
５
８
７
１０
９
３
５８
５３
１１
１１
６
２９
２９
３６
３６
２３
２３
１８
５５
５７
４９
５６
５１
５０
５４
５２
６７
５５
６６
６６
６５
６４
７１
６９
７０
６３
１３
１３
２
４
１７
１５
４６
４３
４７
４５
４４
７２
- 20 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61791 COVER_CUL_350_ASM
カバー＿ＣＵＬ＿３５０＿組
1
2 401-58855 COVER_CUCR_BR
カバーＣＵＣＲブラケット
(1)
3 401-47140 COVER_CUL_M
カバー＿ＣＵＬ＿Ｍ
(1)
4 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
5 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
6 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
7 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
8 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
9 400-49671 COVER CUSHION
カバークッション
(1)
10 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
11 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
12 400-93708 HOLE_PLUGS_HP11
ホールプラグ＿ＨＰ１１
(2)
13 HX-0009400-0D NYLON RIVET
基板パーツ
(10)
14 401-61792 COVER_CUR_350_ASM
カバー＿ＣＵＲ＿３５０＿組
1
15 401-58855 COVER_CUCR_BR
カバーＣＵＣＲブラケット
(1)
16 401-47131 COVER_CUR_M
カバー＿ＣＵＲ＿Ｍ
(1)
17 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
18 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
19 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
21 400-49671 COVER CUSHION
カバークッション
(1)
22 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
23 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
24 400-01453 SAFETY SWITCH BRACKET
セーフティスイッチブラケット
(1)
25 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
26 SL-6042042-TN SCREW
座金付き六角穴ボルト
(2)
27 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
28 401-47577 CONNECTOR_BR
コネクタブラケット
(1)
29 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
30 400-46586 REPEATER BRACKET
リピータブラケット
(1)
31 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(4)
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
33 HX-0029400-00 FIXED BASE
固定ベース
(2)
34 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
35 401-46928 CB_BRACKET
ＣＢブラケット
(1)
36 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
37 SM-6061202-TN BOLT
六角穴ボルト
(4)
38 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
(1)
39 SM-6060802-TN SCREW
六角穴ボルト
(2)
40 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
(1)
41 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
42 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
43 401-58866 COVER OPEN SW CABLE ASM
カバーオープンＳＷケーブル組
(1)
44 HX-0055700-00 TIE MOUNT
タイマウント
(1)
45 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(1)
46 E1310-727-000 C/O SWITCH BR
Ｃ／Ｏ スイッチブラケット
(1)
47 SL-4021091-SC SCREW M2 L=10
座金付きなべ小ねじ
(2)
48 401-61793 COVER_SUL(350)_ASM
カバー＿ＳＵＬ（３５０）＿組
1
49 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
50 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
51 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
52 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
53 401-47144 COVER_SUL_R_M
カバー＿ＳＵＬ＿Ｒ＿Ｍ
(1)
54 401-61652 COVER_SUL_F_350
カバー＿ＳＵＬ＿Ｆ＿３５０
(1)
55 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
56 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
57 401-47149 COVER_BR_B
カバー＿ＢＲ＿Ｂ
(1)
58 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
59 401-47263 COVER_CUC(M)_ASM
カバー＿ＣＵＣ（Ｍ）＿組
1
60 401-47129 COVER_CUC_M
カバー＿ＣＵＣ＿Ｍ
(1)
61 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
62 401-61794 COVER_SUR(350)_ASM
カバー＿ＳＵＲ（３５０）＿組
1
63 401-61625 COVER_SUR_F_350
カバーＳＵＲ＿Ｆ＿３５０
(1)
64 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
65 401-47148 COVER_SUR_R
カバー＿ＳＵＲ＿Ｒ
(1)
66 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(6)
67 401-47149 COVER_BR_B
カバー＿ＢＲ＿Ｂ
(1)
68 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(1)
69 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
70 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(11)
71 401-47151 COVER_SUR_F_MOTOR_BR
カバー＿ＳＵＲ＿ＦモータＢＲ
(1)
72 400-48078 IEEE1394 REPEATER BOARD
ＩＥＥＥ１３９４リピータボード
1
