42. IN/OUT BUFFER COMPONENTS
ＩＮ ／ ＯＵＴ バッファ関係
6
2
4
24
26
5
11
3
8
1
25
16
17
18
22
9
23
21
10
13
14
12
27
29
28
15
30
7
19
20
- 84 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-61944 IN_OUT_BUFFER_JX-350_ASM_LR
ＩＮ／ＯＵＴバッファ＿ＪＸ−３５０組＿ＬＲ
1
2 401-35490 WAIT_SENSOR_BR
ウェイトセンサブラケット
(1)
3 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
4 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
5 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
6 EA-9500B00-00 CABLE BAND
束線バンド
(19)
7 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
8 SM-4031001-SN SCREW
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(1)
9 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(1)
10 400-65488 BU PIN SENSOR DOG
ＢＵピンセンサドグ
(1)
11 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
12 401-13944 RAIL_SUPPORT_L
レールサポートＬ
(1)
13 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
14 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
15 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
16 401-61945 IN_OUT_BUFFER_JX-350_ASM_RL
ＩＮ／ＯＵＴバッファ＿ＪＸ−３５０組＿ＲＬ
1
17 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
18 EA-9500B00-00 CABLE BAND
束線バンド
(19)
19 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
20 SM-4031001-SN SCREW
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(1)
21 400-65488 BU PIN SENSOR DOG
ＢＵピンセンサドグ
(1)
22 401-35828 LR WAIT COUT SENS ASM
ＬＲウェイトＣＯＵＴセンサ組
(1)
23 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(1)
24 401-35490 WAIT_SENSOR_BR
ウェイトセンサブラケット
(1)
25 E2169-721-000 HOLD PLATE
ホールドプレート
(1)
26 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
27 401-13944 RAIL_SUPPORT_L
レールサポートＬ
(1)
28 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
29 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
30 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
- 85 -

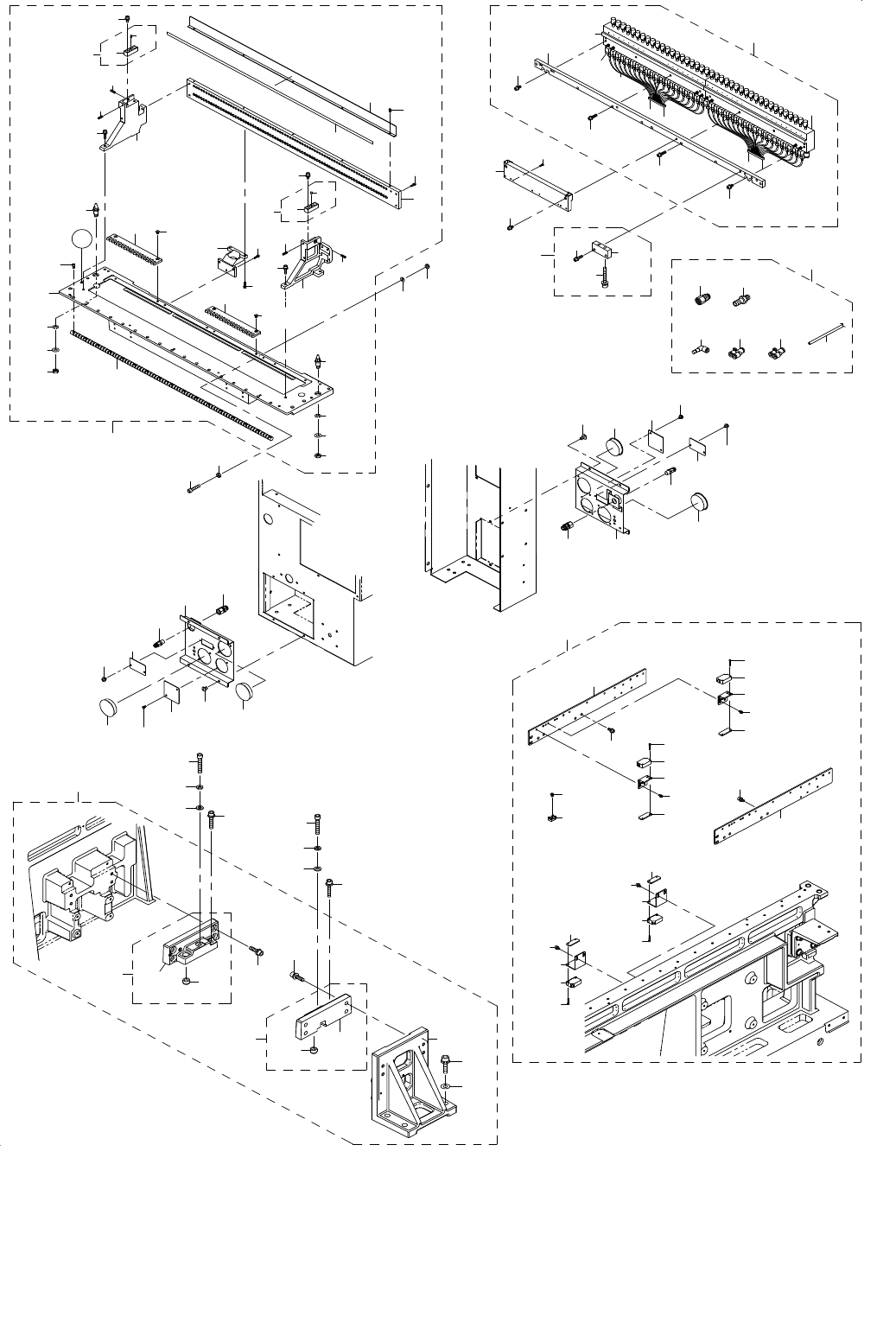

43. M FIXED BANK UNIT COMPONENTS
メカ固定バンクユニット関係
42
35
43
38
36
37
34
33
55
56
58
57
54
51
46
52
45
51
50
50
49
47
48
24
19
15
6
5
3
22
16
16
21
8
7
9
31
29
23
2
31
30
23
11
18
17
A
11
10
26
27
25
26
27
25
14
13
20
12
4
22
16
16
67
28
64
32
61
62
66
32
28
67
64
40
39
35
60
69
63
70
41
60
71
53
76
75
73
74
78
72
84
83
81
82
89
87
88
86
90
87
89
85
88
86
82
1
21
7
9
8
68
66
65
44
59
64
64
44
59
77
79
81
89
80
85
87
88
88
90
80
89
87
69
63
70
